EVAL6393FB，基于 L6393 高級高壓柵極驅動器的低壓全橋演示板

使用 STMicroelectronics 的 L6393D 的參考設計

設計簡介

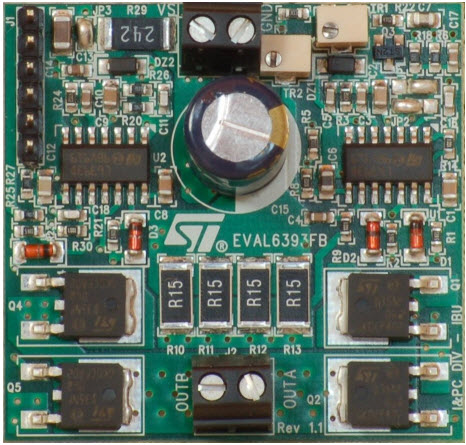

EVAL6393FB，演示板演示如何使用兩個 L6393 驅動器通過全橋拓?fù)潋?qū)動單相負載。這樣可以控制流入負載的電流的方向和值。使用這種拓?fù)淇梢杂行?qū)動的典型負載是單相 BLDC 電機、風扇和 HID 燈

說明

EVAL6393FB, Demonstration Board demonstrates how to use two L6393 drivers to drive a single-phase load through a full-bridge topology. This allows both the direction and the value of the current flowing into the load to be controlled. Typical loads, which can be effectively driven by using this topology, are single-phase BLDC motors, fans and HID lamps

主要特色

Input Voltage

32 to 52 V

參考設計下載

相關文檔

dm00068371

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
L6393D	Gate and Power Drivers	Driver 600V 0.43A 1-OUT High Side/Low Side Half Brdg Inv/Non-Inv 14-Pin SOIC Tube	點擊下載
