【訓練營】【物聯網實戰】燈帶世界+846932A

設計簡介

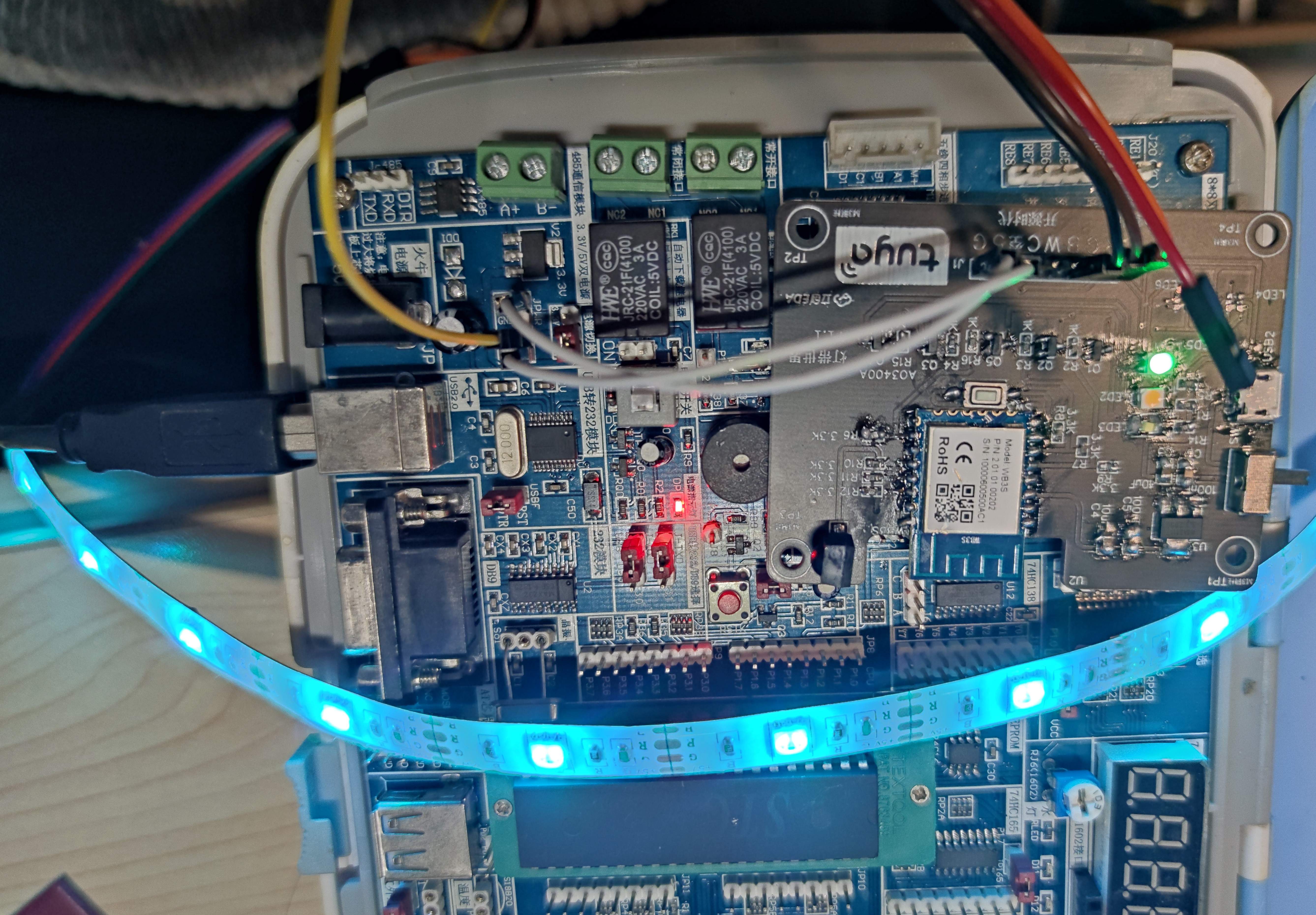

介紹:基于涂鴉通訊模塊和軟件固件和自行設計外圍電路實現RGB顏色調節。
工作原理：涂鴉互聯網模塊WB3S實現對燈的彩色控制。利用RGB實現多種顏色變換。
作用：燈光可調可實現小夜燈，擴展模塊可以實現燈帶的擴展實現更多燈的實現場景。
工作條件：USB供電。最大電流2A。室內使用。
測試參數：驗證階段
應用場景：小夜燈。燈具控制模塊。應用編寫可實現擴展多種功能。
特色功能：音樂律動模式、其他燈具能實現的功能我們都有。RGB色彩變化、白色。暖色護眼模式

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SK-12D02-VG5	撥動開關	額定電壓 DC：- 觸點額定電流：- 開關功能：On-On 電路結構：SPDT 額定電壓 AC：-	點擊下載
U262-061N-4BVC10	USB連接器		點擊下載
CL21A106KOQNNNE	貼片電容	精度：±10% 容值：10uF 額定電壓：16V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
AC1206JR-07220RL	貼片電阻	阻值（歐姆）：220 精度：±5% 功率：1/4W 溫度系數：±100ppm/°C	點擊下載
IRM-56384	紅外接收管	波長：940nm 電流 - 暗：- 頻譜范圍：- 電流 - 集電極（最大值）：- 電壓 - 集射極擊穿（最大值）：-	點擊下載
0603WAJ0102T5E	貼片電阻	阻值（歐姆）：1K 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
JMK212BC6476MG-T	貼片電容(MLCC)		點擊下載
M3雙通螺柱銅柱	螺柱		點擊下載
SZYY0805W	發光二極管	0805 白燈貼片LED 發光二極管	點擊下載
B-2100S02P-A110	排針		點擊下載
MHPA3528RGBCT	發光二極管		點擊下載
MTP125-1105S1	排針排母	針腳數：5 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm)	點擊下載
TSA363G25-250B	輕觸開關	電路結構：SPST 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Rectangular Button 按鈕作用方向：Top Actuated	點擊下載
RMCF0805FT10K0	貼片電阻	阻值（歐姆）：10K 精度：±1% 功率：1/8W	點擊下載
TJ-S3528UG6W9TLC3DW-A5	發光二極管		點擊下載
0603WAF3301T5E	貼片電阻	阻值（歐姆）：3.3K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
MHT194RGBYWDT	發光二極管	美華電子LED發光二極管 SMD貼片0605頂部發光，白色霧狀膠體，高亮紅綠藍黃白五色光，電壓VF:R:1.7 - 2.2V@5mA/ G:2.4 - 3.0V@5mA/ B:2.6 - 3.2V@5mA/ Y:1.7 - 2.2V@5mA/ W:2.6 - 3.2V@5mA，亮度Iv：R:36-72mcd@5mA/G:225-450mcd@5mA/B:45-90mcd@5mA/Y:90-180mcd@5mA/W:112-225mcd@5mA，主波長λd：R:616-626nm@5mA/G:520-535nm@5mA/B:456-475nm@5mA/Y:584-594nm@5mA/W:x:0.32,y:0.32,發光角度:130deg	點擊下載
AO3400A	MOS(場效應管)	漏源電壓（Vdss）：30V 連續漏極電流（Id）（25°C 時）：5.8A 柵源極閾值電壓：1.4V @ 250uA 漏源導通電阻：35mΩ @ 5.8A,10V 最大功率耗散（Ta=25°C）：350mW 類型：N溝道 -	點擊下載
WB3S(uvmz)	WiFi模塊	車庫門控制器模組/藍牙模塊/WiFi模塊	點擊下載
0805B104K500NT	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
