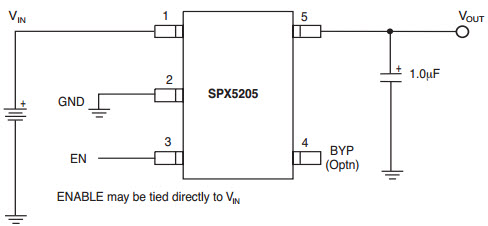

SPX5205 150mA 低噪聲 LDO 穩壓器的典型應用

使用 MaxLinear, Inc 的 SPX5205 的參考設計

設計簡介

SPX5205 的典型應用是一款正電壓調節器，具有極低的壓差、輸出噪聲和接地電流（100mA 時為 750uA）。 VOUT 的容差小于 1%，并且經過溫度補償。固定輸出電壓 1.2V、1.8V、2.5V、2.8V、3V、3.3V 和 5V 以及可調版本均采用小型 5 引腳 SOT-23 封裝

Typical Application for SPX5205 is a positive voltage regulator with very low dropout voltage, output noise and ground current (750uA at 100mA). VOUT has a tolerance of less than 1% and is temperature compensated. Fixed output voltages 1.2V, 1.8V, 2.5V, 2.8V, 3V, 3.3V and 5V and an adjustable version are available in a small 5-pin SOT-23 package

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SPX5205M5-L-3-0/TR	Linear Regulators	LDO Regulator Pos 3V 0.15A 5-Pin SOT-23 T/R	點擊下載
SPX5205M5-L/TR	Linear Regulators	LDO Regulator Pos 0.15A 5-Pin SOT-23 T/R	點擊下載
SPX5205M5-L-1-8/TR	Linear Regulators	LDO Regulator Pos 1.8V 0.15A 5-Pin SOT-23 T/R	點擊下載
SPX5205M5-L-5-0/TR	Linear Regulators	LDO Regulator Pos 5V 0.15A 5-Pin SOT-23 T/R	點擊下載
SPX5205M5-L-3-3/TR	Linear Regulators	LDO Regulator Pos 3.3V 0.15A 5-Pin SOT-23 T/R	點擊下載
