具有 250:1 PWM 調光和 LED 開路保護的 LT3755IUD 21W 降壓-升壓模式的典型應用電路

使用 Analog Devices 的 LT3755IUD 的參考設計

設計簡介

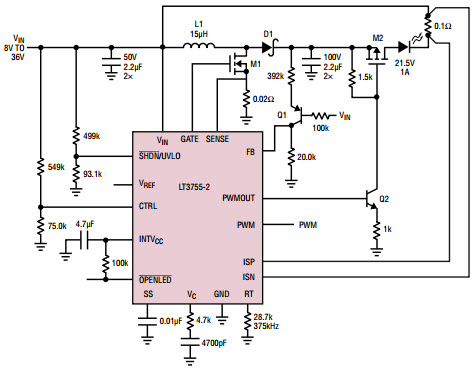

具有 250:1 PWM 調光和開路 LED 保護功能的 LT3755IUD 21W 降壓-升壓模式的典型應用電路。 LT3755 是一款 DC/DC 控制器，設計用作驅動高電流 LED 的恒流源。它通過內部 7.15V 穩壓電源驅動低側外部 N 溝道功率 MOSFET。固定頻率、電流模式架構可在較寬的電源和輸出電壓范圍內穩定運行

說明

Typical Application Circuit for LT3755IUD 21W Buck-Boost Mode with 250:1 PWM Dimming and Open LED Protection. The LT3755 is a DC/DC controller designed to operate as a constant-current source for driving high current LEDs. It drives a low side external N-channel power MOSFET from an internal regulated 7.15V supply. The fixed frequency, current mode architecture results in stable operation over a wide range of supply and output voltages

主要特色

Input Voltage

8 to 36 V
Output Voltage

21.5 V
Output Current

1 A
Output Power

21 W
Number of Derived Elements

1
