LTC4225-1/LTC4225-2 雙路理想二極管和熱插拔控制器的典型應用

使用 Analog Devices 的 LTC4225 的參考設計

設計簡介

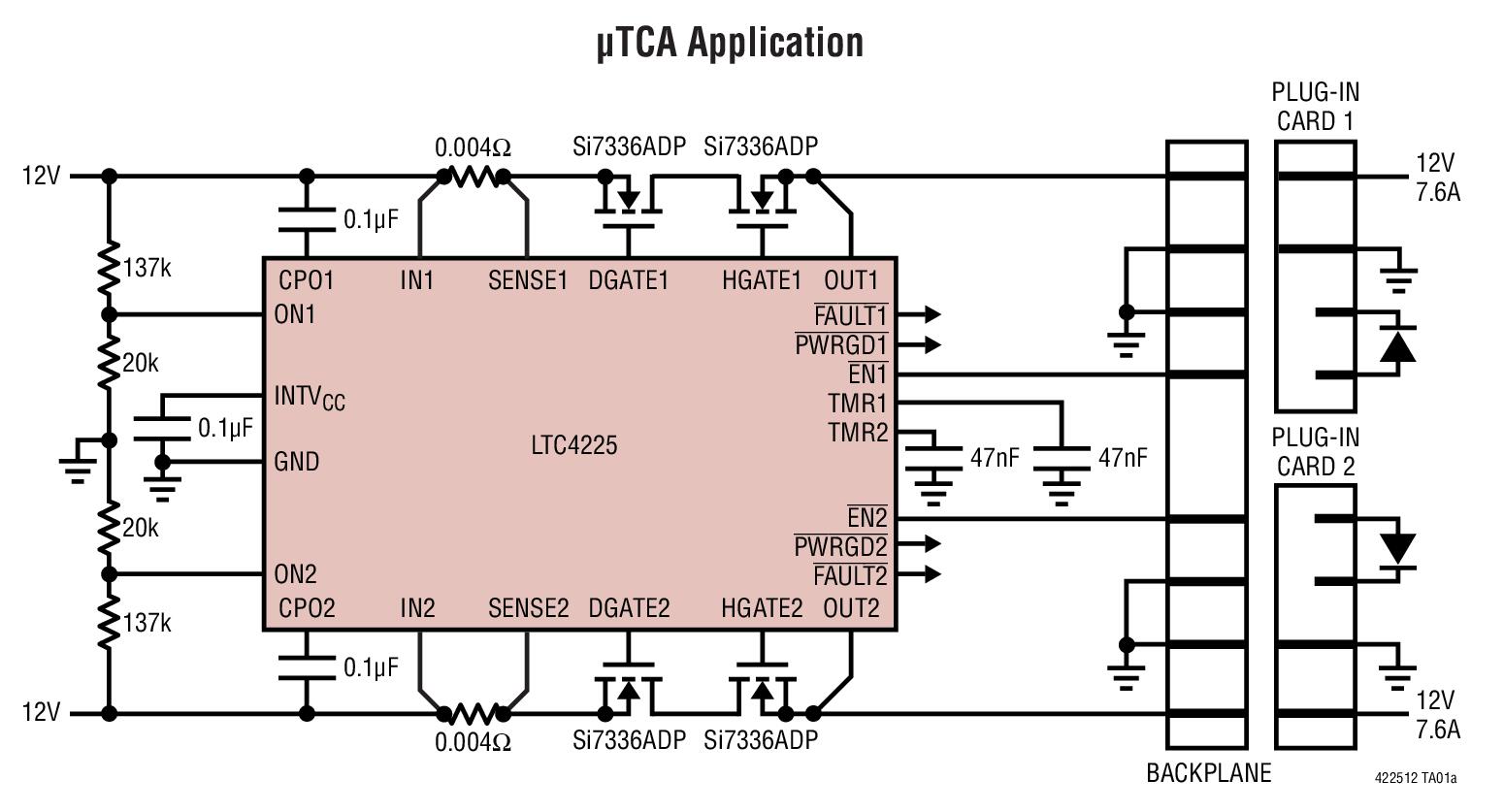

LTC4225-1 和 LTC4225-2 的典型應用通過控制外部串聯 N 溝道 MOSFET，為兩個電源軌提供理想二極管和熱插拔功能。充當理想二極管的 MOSFET 取代了兩個高功率肖特基二極管和相關散熱器，從而節省了功耗和電路板面積

說明

Typical Application for LTC4225-1 and LTC4225-2 offer ideal diode and Hot-Swap functions for two power rails by controlling external series connected N-channel MOSFETs. MOSFETs acting as ideal diodes replace two high power Schottky diodes and the associated heat sinks, saving power and board area

主要特色

Input Voltage

2.9 to 18 V
Output Voltage

12 V
Output Current

7.6 A

參考設計下載

QFN24UFD4X5 CAD/Foot Print

相關文檔

422512f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4225IUFD-2#PBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin QFN EP Tube	點擊下載
LTC4225CUFD-1#PBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin QFN EP Tube	點擊下載
LTC4225CUFD-2#PBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin QFN EP Tube	點擊下載
LTC4225CGN-2#TRPBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin SSOP N T/R	點擊下載
LTC4225IUFD-1#PBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin QFN EP Tube	點擊下載
LTC4225IGN-1#TRPBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin SSOP N T/R	點擊下載
LTC4225CGN-2#PBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin SSOP N Tube	點擊下載
LTC4225IUFD-2#TRPBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin QFN EP T/R	點擊下載
LTC4225CUFD-2#TRPBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin QFN EP T/R	點擊下載
LTC4225CUFD-1#TRPBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin QFN EP T/R	點擊下載
LTC4225IGN-2#TRPBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin SSOP N T/R	點擊下載
LTC4225IGN-2#PBF	Hot Swap Controllers	Hot Swap Controller 2-CH 18V N-Channel Positive Low Voltage 24-Pin SSOP N Tube	點擊下載
