LTC1148、具有故障保護功能的 5V 至 3.3V 穩壓器

使用 Analog Devices 的 LTC1148 的參考設計

設計簡介

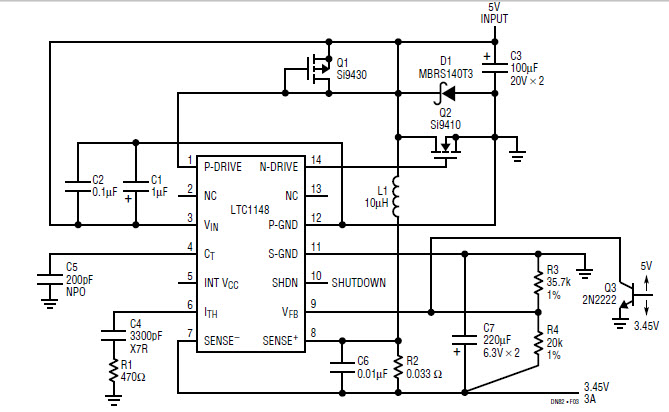

電路顯示使用切換器的電源，該切換器不僅可以將 5V 轉換為 3.45V，而且還可以充當需要 5V 輸出的應用的旁路開關

說明

Circuit shows Power Supply Using Switcher that not only Converts 5V to 3.45V But Also Acts as Bypass Switch for Applications Where 5V Output is Required

主要特色

Conversion Type

DC to DC
Input Voltage

5 V
Output Voltage

3.45|5 V
Output Current

3@3.45V A
Topology

Buck

相關文檔

185dn82f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1148HVIS-5#TRPBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N T/R	點擊下載
LTC1148LCS#TRPBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N T/R	點擊下載
LTC1148CN-5#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin PDIP N Tube	點擊下載
LTC1148LCS-3.3#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N Tube	點擊下載
LTC1148CS#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N Tube	點擊下載
LTC1148HVCS-5#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N Tube	點擊下載
LTC1148CN#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin PDIP N Tube	點擊下載
LTC1148LCS#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N Tube	點擊下載
LTC1148HVCS#TRPBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N T/R	點擊下載
LTC1148CS#TRPBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N T/R	點擊下載
LTC1148CS-5#TRPBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N T/R	點擊下載
LTC1148HVCN	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin PDIP N	點擊下載
