基于 LTC1703 的穩壓器具有使用電感器的直流電阻實現的有源電壓定位

使用 Analog Devices 的 LTC1703 的參考設計

設計簡介

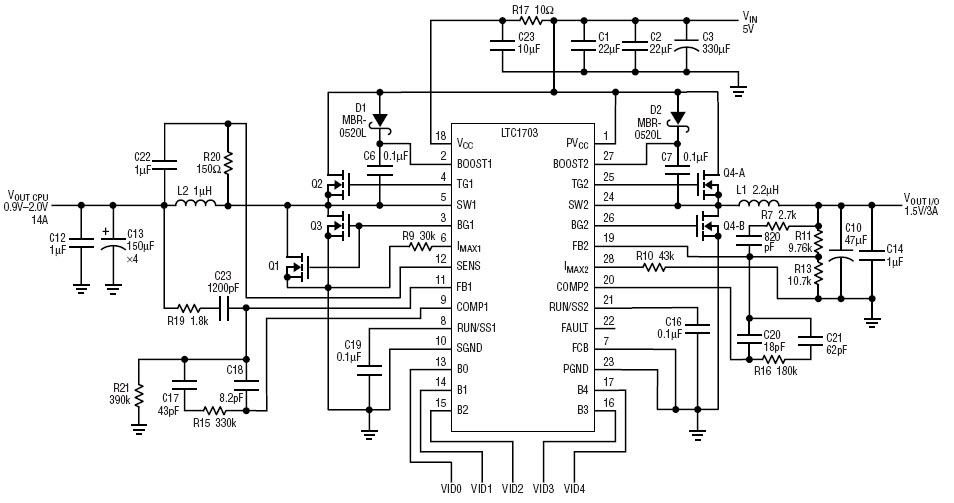

電路顯示基于 LTC1703 的穩壓器，該穩壓器具有使用電感器 DC 電阻實現的有源電壓定位

Circuit shows LTC1703-based regulator with active voltage positioning implemented using the DC resistance of the inductor

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1703CG#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 750kHz 28-Pin SSOP T/R	點擊下載
LTC1703IG#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 750kHz Automotive 28-Pin SSOP T/R	點擊下載
LTC1703IG	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 750kHz 28-Pin SSOP	點擊下載
LTC1703IG#TR	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 750kHz 28-Pin SSOP T/R	點擊下載
LTC1703CG#PBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 750kHz 28-Pin SSOP Tube	點擊下載
LTC1703IG#PBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 750kHz Automotive 28-Pin SSOP Tube	點擊下載
