LT3510EFE 演示板、雙路單片式降壓型 DC/DC 轉換器

使用 Analog Devices 的 LT3510EFE 的參考設計

設計簡介

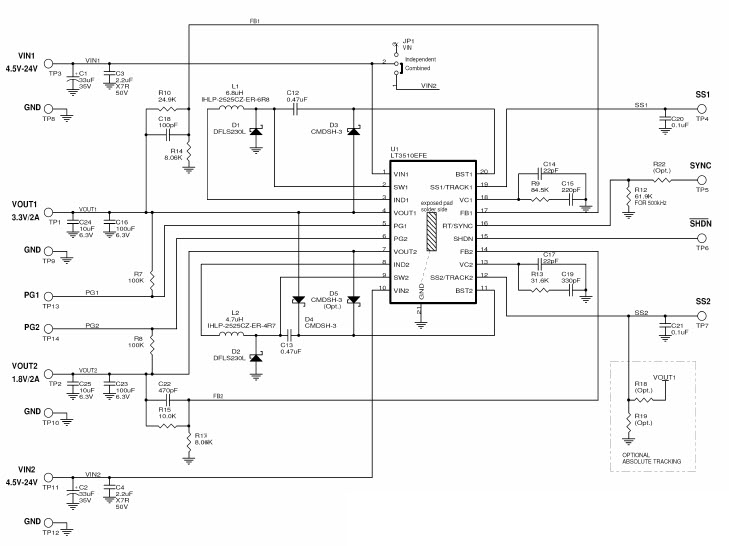

演示電路 1157A 是一款采用 LT3510 的雙路單片降壓 DC/DC 轉換器。該演示電路設計用于 4.5V 至 24V 輸入的 3.3V 和 1.8V 輸出。每通道電流能力高達2A

Demo circuit 1157A is a dual monolithic step-down DC/DC converter featuring LT3510. The demo circuit is designed for 3.3V and 1.8V outputs from a 4.5V to 24V input. The current capability of each channel is up to 2A

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3510EFE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.1V to 25V Synchronous Step Down Dual-Out 0.8V to 25V 2A/2A 20-Pin TSSOP EP T/R	點擊下載
LT3510EFE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.1V to 25V Synchronous Step Down Dual-Out 0.8V to 25V 2A/2A 20-Pin TSSOP EP Tube	點擊下載
