LTC3830，2.5V/12A 同步降壓電源

使用 Analog Devices 的 LTC3830 的參考設計

設計簡介

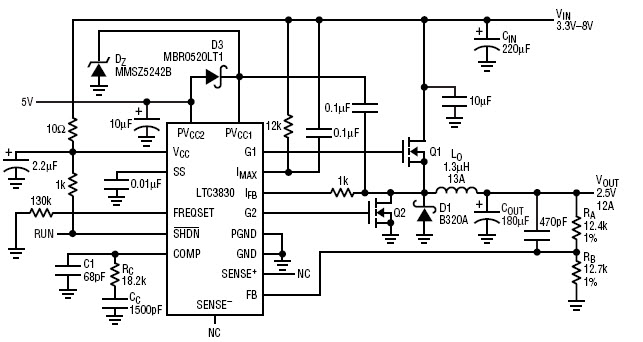

電路展示了基于 LTC3830 的 12A 降壓設計。輸入為3.3V至8V，輸出為2.5V。要獲得不同的輸出電壓，請改變 RA/RB 的比率

說明

Circuit shows 12A step down design based on LTC3830. The input is 3.3V to 8V and the output is 2.5V. To obtain different output voltages, vary the ratio of RA/RB

主要特色

Conversion Type

DC to DC
Input Voltage

3.3 to 8 V
Output Voltage

2.5 V
Output Current

12 A
Efficiency

90 %
Topology

Buck

相關文檔

design20idea_ltc3830_may02_mag

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3830ES#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SOIC N T/R	點擊下載
LTC3830EGN	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SSOP N	點擊下載
LTC3830EGN#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SSOP N T/R	點擊下載
LTC3830ES8#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC N T/R	點擊下載
LTC3830EGN#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SSOP N Tube	點擊下載
LTC3830ES#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SOIC N Tube	點擊下載
LTC3830ES	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SOIC N	點擊下載
LTC3830EGN#TR	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SSOP N T/R	點擊下載
LTC3830ES8#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC N Tube	點擊下載
LTC3830ES#TR	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SOIC N T/R	點擊下載
