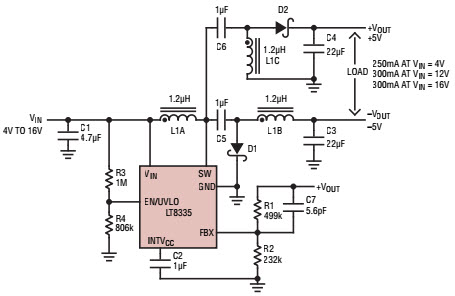

LT8335EDDB 4V 至 16V 輸入、±5V 轉換器的典型應用電路

使用 Analog Devices 的 LT8335EDDB 的參考設計

設計簡介

LT8335EDDB 4V 至 16V 輸入、±5V 轉換器的典型應用電路。 LT8335 是一款電流模式 DC/DC 轉換器，能夠使用單個反饋引腳生成正或負輸出電壓。它可配置為升壓、SEPIC 或反相轉換器，靜態電流消耗低至 6uA

Typical Application Circuit for LT8335EDDB 4V to 16V Input, ±5V Converter. The LT8335 is a current mode DC/DC converter capable of generating either positive or negative output voltages using a single feedback pin. It can be configured as a boost, SEPIC or inverting converter consuming as low as 6uA of quiescent current

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT8335EDDB#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 25V Step Up Single-Out 28V 2A Automotive 8-Pin DFN EP T/R	點擊下載
LT8335EDDB#TRMPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 25V Step Up Single-Out 28V 2A Automotive 8-Pin DFN EP T/R	點擊下載
LT8335EDDB#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 25V Step Up Single-Out 28V 2A Automotive 8-Pin DFN EP T/R	點擊下載
