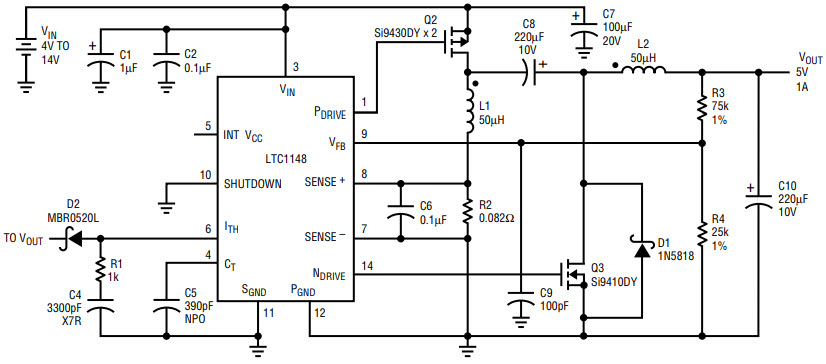

AN54，使用 LTC1148 4-14V、5V/1A SEPIC 轉換器的應用電路

使用 Analog Devices 的 LTC1148 的參考設計

設計簡介

AN54，使用 LTC1148 4-14 V、5V/1A SEPIC 轉換器的應用電路。高效率通常是便攜式計算機和手持設備電源的主要目標。在這些應用中，高效的轉換器是必要的，以最大限度地減少輸入源（電池等）的功耗和功率組件的熱量積聚，從而實現更小、更輕和壽命更長的系統

說明

AN54, Application Circuit Using LTC1148 4-14 V, 5V/1A SEPIC Converter. High efficiency is frequently the main goal for power supplies in portable computers and hand-held equipment. Efficient converters are necessary in these applications to minimize power drain on the input source (batteries, etc.) and heat buildup in the power components, allowing for smaller, lighter, and longer-lived systems

主要特色

Conversion Type

DC to DC
Input Voltage

4 to 14 V
Output Voltage

5 V
Output Current

1 A
Efficiency

92 %
Topology

SEPIC

相關文檔

an54af

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1148HVCN	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin PDIP N	點擊下載
LTC1148CS-3.3#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N Tube	點擊下載
LTC1148CS-3.3#TRPBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N T/R	點擊下載
LTC1148LCS#TRPBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N T/R	點擊下載
LTC1148CN-5#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin PDIP N Tube	點擊下載
LTC1148CS-3.3	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N	點擊下載
LTC1148CN-3.3#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin PDIP N Tube	點擊下載
LTC1148CS	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N	點擊下載
LTC1148HVCS#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N Tube	點擊下載
LTC1148HVCS	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N	點擊下載
LTC1148CS-5	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N	點擊下載
LTC1148HVIS-5#PBF	DC to DC Converter and Switching Regulator Chip	DC/DC Cntrlr Single-OUT Step Down 0.05A 250kHz 14-Pin SOIC N Tube	點擊下載
