LTC1861L 的典型應用 - MSOP 中的功率、3V、12 位、150ksps 1 和 2 通道 ADC

使用 Analog Devices 的 LTC1861L 的參考設計

設計簡介

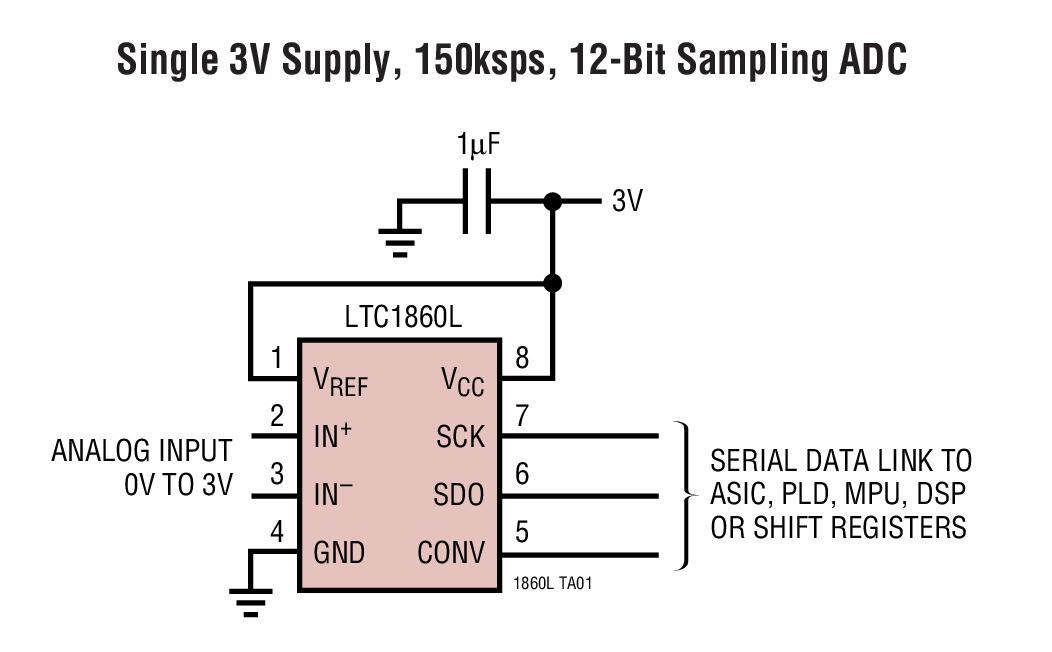

LTC1860L/LTC1861L 的典型應用是 12 位 A/D 轉換器，采用 MSOP 和 SO-8 封裝，并采用單 3V 電源供電

說明

Typical Application for the LTC1860L/LTC1861L are 12-bit A/D converters that are offered in MSOP and SO-8 packages and operate on a single 3V supply

參考設計下載

相關文檔

121downloaddocument

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1861LCS8#PBF	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 8-Pin SOIC N Tube	點擊下載
LTC1861LCMS#TRPBF	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 10-Pin MSOP T/R	點擊下載
LTC1861LIS8#TRPBF	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 8-Pin SOIC N T/R	點擊下載
LTC1861LIMS#TRPBF	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 10-Pin MSOP T/R	點擊下載
LTC1861LCS8	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 8-Pin SOIC N	點擊下載
LTC1861LCMS#PBF	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 10-Pin MSOP Tube	點擊下載
LTC1861LCMS	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 10-Pin MSOP	點擊下載
LTC1861LIMS	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 10-Pin MSOP	點擊下載
LTC1861LCS8#TRPBF	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 8-Pin SOIC N T/R	點擊下載
LTC1861LIMS#PBF	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 10-Pin MSOP Tube	點擊下載
LTC1861LIS8#PBF	Analog to Digital Converters - ADCs	2-Channel Single ADC SAR 150ksps 12-bit Serial Automotive 8-Pin SOIC N Tube	點擊下載
