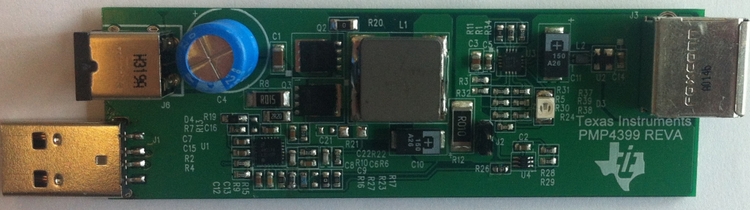

該設計可將8V-42V直流輸入轉換成5.1V輸出，并受TPS2546-Q1可編程電流保護開關保護。其具有的握手協議可為智能手機/平板/手持式設備實現快速充電。通過檢測負載電流，并調節DC/DC輸出電壓，該設計可實現線性USB線纜壓差補償功能，以保持USB端口電壓在限定范圍內。該設計適用于車載式主機和遠端USB集線器等設備。

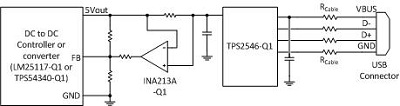

解決方案框圖
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| CSD18503Q5A | MOSFET的? | 40V、N 溝道 NexFET MOSFET?、單路、SON5x6、4.3mΩ? | 點擊下載 |
| INA213-Q1 | 電流感應放大器? | AEC-Q100、26V、雙向、高精度電流感應放大器? | 點擊下載 |
| LM25117-Q1 | 降壓穩壓器? | 具有跟蹤功能的汽車級 4.5-42V 寬輸入電壓、電流模式同步降壓控制器? | 點擊下載 |
| TPD2E001-Q1 | 電路保護 IC? | 適用于高速數據接口的汽車類低電容、2 通道 +/-15kV ESD 保護陣列? | 點擊下載 |
| TPS2546-Q1 | 電源管理? | 汽車類 USB 充電端口控制器和電源開關? | 點擊下載 |
