采用 FRAM 微控制器實現的水表

TIDM-FRAM-WATERMETER

設計簡介

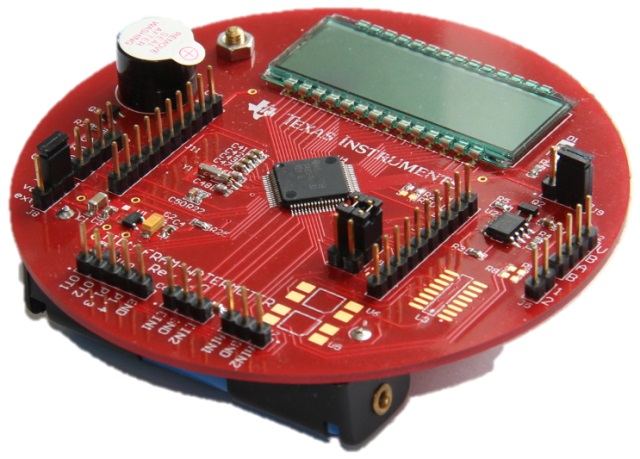

此參考設計采用 MSP430FR4133 基于 FRAM 的 MCU，是可遠程控制的全功能、電池供電的磁脈沖水表，具備有線和無線自動抄表 (AMR) 功能。瞬時流量和總流量將顯示在 LCD 屏幕上。此設計工作在低功耗模式下，并可減少 CPU 工作量，進而有助于降低總體功耗。

特性

● 磁脈沖測量
● 2.9uA 待機電流
● 非易失性片上 FRAM 實時存儲
● 支持 NFC 和低于 1GHz BoosterPack
● 電池電壓監視器
● 此終端設備設計已經過測試，并包含硬件、固件、GUI、演示和用戶指南

參考設計下載

相關文檔

TI Designs：參考設計采用MSP430FR4xx 實現的水表用戶指南 (Rev. A)

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
DRV8837	電機驅動器?	11V、1.8A H 橋電機驅動器?	點擊下載
MSP430FR4133	微控制器 (MCU)?	具有 16KB FRAM、2KB SRAM、10 位 ADC、LCD、UART/SPI/I2C、紅外邏輯和計時器的 16MHz MCU?	點擊下載
SN65HVD75	接口?	具有 IEC ESD 保護功能和 20Mbps 的 3.3V 半雙工 RS-485 收發器?	點擊下載
TPS782	電源管理?	具有使能功能和 -40°C 至 +125°C 工作溫度范圍的 150mA、毫微級 IQ、低壓降穩壓器?	點擊下載
