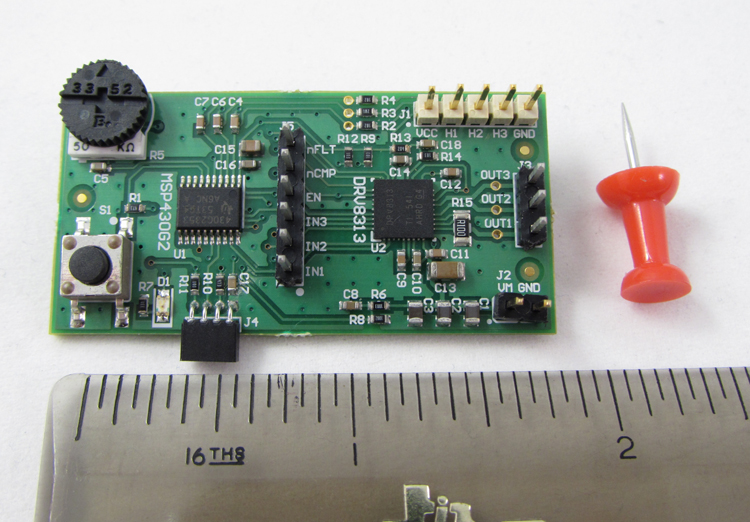

TIDA-00827 是適合低功耗、電池供電型無刷直流電機應用的集成式傳感器型 BLDC 電機控制器參考設計。8 到 35V 工作電壓范圍支持 3S 到 6S 鋰聚合物電池電源。具體應用包括攝像云臺、低功耗風扇和機器人。電機控制器包含 MSP430G2353 16 位、超低功耗微控制器和 DRV8313 高度集成式 2.5A 三路半橋驅動器。MSP430G2353 利用基于霍爾傳感器的通信反饋通過 DRV8313 向電機提供正確的驅動電壓。板載電位器和按鈕提供一個簡單接口來控制電機。

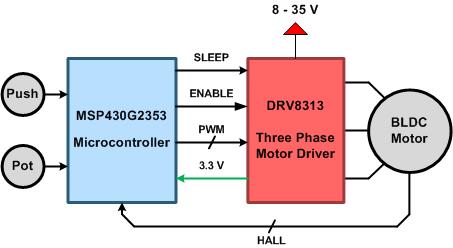

解決方案框圖
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| DRV8313 | 電機驅動器? | 最大電壓為 65V 的 3A 峰值三相電機驅動器? | 點擊下載 |
| MSP430G2353 | 微控制器 (MCU)? | 具有 4KB 閃存、256B SRAM、10 位 ADC、比較器、UART/SPI/I2C 和計時器的 16MHz MCU? | 點擊下載 |
