無線物聯網、低功耗 Bluetooth?、4? 位、100kHz 真正 RMS 數字萬用表

TIDA-01012

設計簡介

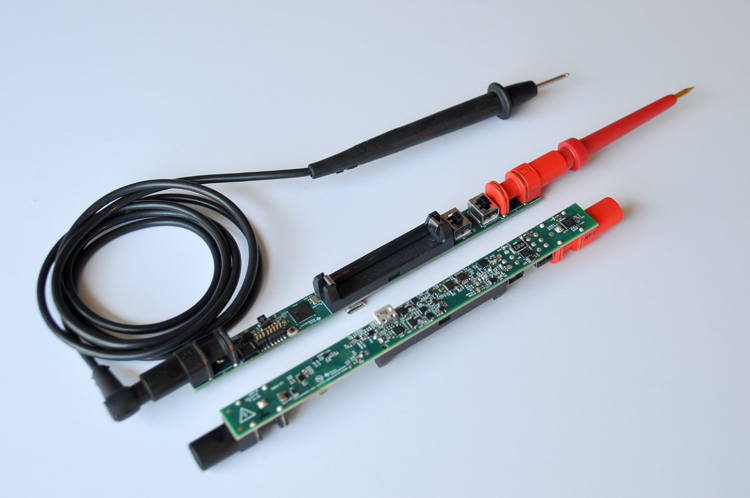

現在，通過物聯網 (IoT) 環境，很多產品變得“觸手可及”，其中包括數字萬用表 (DMM) 等測試設備。TIDA-01012 參考設計由德州儀器 (TI) 的 SimpleLink? 超低功耗無線微控制器 (MCU) 平臺實現，該設計展示了一款 4.5 位的 100kHz 連網真 RMS（均方根值）數字萬用表，具有藍牙低能耗連接、NFC 藍牙配對?以及采用 TI 的 CapTIvate? 技術實現的自動喚醒功能。?

特性

● 4.5 位 (50K) 計數分辨率
● 支持無線 MCU 的藍牙低耗能 (BLE)，適用于物聯網 (IoT ) 無線應用
● 自動喚醒，由 CapTIvate 電容式觸控技術實現
● 低功率設計與電源管理系統
● BLE 移動應用程序配對，由 NFC 動態界面實現
● 基于固件的真 RMS 測量

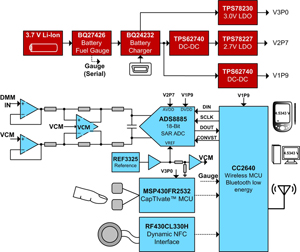

解決方案框圖

參考設計下載

相關文檔

無線物聯網、Bluetooth? 低耗能、4? 位、100kHz 真正RMS 數字萬用表參考設計 (Rev. B)

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADS8885	模數轉換器 (ADCs)?	具有真差分輸入、SPI 接口和菊花鏈的 18 位、400kSPS、單通道 SAR ADC?	點擊下載
BQ24232	電池管理 IC?	具有動態電源管理和 10.5V 過壓保護的 USB 友好型 0.5A 鋰離子電池充電器?	點擊下載
BQ27426	電池管理 IC?	帶有預編程化學成分的單節電池系統側電池電量監測計?	點擊下載
CC2640	無線連接?	具有 128kB 閃存的 SimpleLink? 32 位 Arm Cortex-M3 低功耗 Bluetooth? 無線 MCU?	點擊下載
LSF0102	電壓電平轉換器?	雙路雙向多電壓電平轉換器?	點擊下載
LSF0204	電壓電平轉換器?	適用于漏極開路和推挽應用的 4 位雙向多電壓電平轉換器?	點擊下載
MSP430FR2532	微控制器 (MCU)?	電容式觸摸 MCU，具有 8 個觸摸 IO（8 個傳感器）、8KB FRAM、1KB SRAM、15 個 IO，10 位 ADC?	點擊下載
MSP430FR2533	微控制器 (MCU)?	電容式觸摸 MCU，具有 16 個觸摸 IO（24 個傳感器）、16KB FRAM、2KB SRAM、19 個 IO，10 位 ADC?	點擊下載
MSP430FR2632	微控制器 (MCU)?	電容式觸摸 MCU，具有 8 個觸摸 IO（16 個傳感器）、8KB FRAM、2KB SRAM、15 個 IO，10 位 ADC?	點擊下載
MSP430FR2633	微控制器 (MCU)?	電容式觸摸 MCU，具有 16 個觸摸 IO（64 個傳感器）、16KB FRAM、4KB SRAM、19 個 IO，10 位 ADC?	點擊下載
OPA313	運算放大器 (op amps)?	單通道、1MHz、低噪聲、低功耗、RRIO 1.8V 運算放大器?	點擊下載
OPA333	運算放大器 (op amps)?	1.8V、17μA、微功耗、精密、零漂移 CMOS 運算放大器?	點擊下載
REF3325	電壓參考?	采用 3 引腳 SOT-23、3 引腳 SC70 和 8 引腳 UQFN 封裝的 2.5V、30ppm/°C 溫漂、3.9μA 電壓基準?	點擊下載
RF430CL330H	無線連接?	動態雙接口 NFC 應答器?	點擊下載
THS4531	放大器?	超低功耗 0.25mA、RRO、全差動放大器?	點擊下載
TPD1E10B06	電路保護 IC?	采用 0402 封裝的單通道 ESD，具有 10pF 電容和 6V 擊穿電壓?	點擊下載
TPS3422	電源管理?	具有可配置的延遲和復位脈沖的單通道按鈕控制器?	點擊下載
TPS62740	降壓穩壓器?	具有 360nA Iq 的 2.2V 至 5.5V 輸入、超低功耗 300mA 降壓直流/直流轉換器?	點擊下載
TPS782	電源管理?	具有使能功能和 -40°C 至 +125°C 工作溫度范圍的 150mA、毫微級 IQ、低壓降穩壓器?	點擊下載
TS3A24159	開關和多路復用器產品?	具有 1.8V 輸入邏輯的 0.3?、3.3V、2:1 (SPDT)、2 通道模擬開關?	點擊下載
TS5A3166	開關和多路復用器產品?	0.9Ω、5V、1:1 (SPST)、單通道模擬開關（高電平有效）?	點擊下載
