使用 STMicroelectronics 的 R5974AD 的參考設計

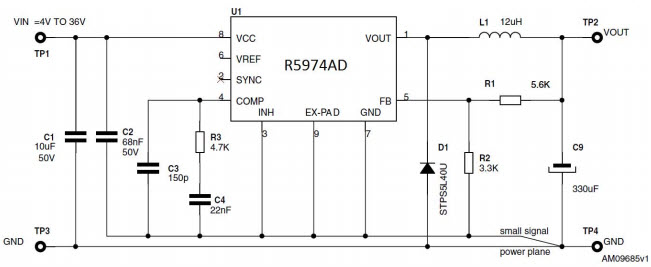

R5974AD 的典型應用適用于航空航天應用的高達 2A 降壓開關穩壓器

設計簡介

R5974AD 的典型應用適用于航空航天應用的高達 2A 降壓開關穩壓器。 R5974AD 是一款降壓單片電源開關穩壓器，最小開關電流限制為 2.5 A，因此能夠根據應用條件向負載提供高達 2 A 的直流電流

說明

Typical Application for R5974AD Up to 2A step-down switching regulator for aerospace applications. The R5974AD is a step-down monolithic power switching regulator with a minimum switch current limit of 2.5 A, it is therefore able to deliver up to 2 A DC current to the load depending on the application conditions

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

73dm00136885

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
R5974AD	直流-直流轉換器和開關調節器芯片	Conv DC-DC 4V to 36V Synchronous Step Down Single-Out 1.235V to 35V 2A 8-Pin HSOP EP Tube	點擊下載
