SY88993AL 3.3V 3.2Gbps高輸入靈敏度高速限幅后置放大器典型應用

使用 Microchip Technology 的 SY88993AL 的參考設計

設計簡介

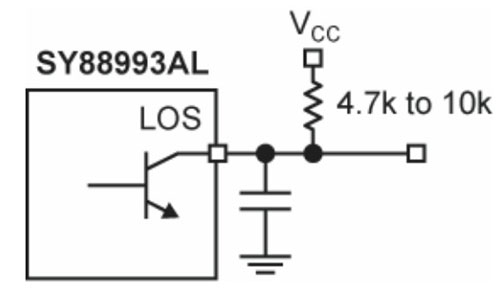

SY88993AL 3.3V 3.2Gbps 高輸入靈敏度高速限幅后置放大器的典型應用。 SY88993AL 限幅后置放大器具有較寬的帶寬，非常適合用作數據速率高達 3.2Gbps 的光纖接收器中的后置放大器。小至 4mV PP 的信號可被放大以驅動具有 CML 輸入或交流耦合 PECL 輸入的設備。 SY88993AL 使用外部電阻生成無抖動信號丟失 (LOS) 集電極開路 TTL 輸出

說明

Typical Application for SY88993AL 3.3V 3.2Gbps High-Speed Limiting Post Amplifier with High Input Sensitivity. The SY88993AL limiting post amplifier, with its wide bandwidth, is ideal for use as a post amplifier in fiber-optic receivers with data rates up to 3.2Gbps. Signals as small as 4mV PP can be amplified to drive devices with CML inputs or AC-coupled PECL inputs. The SY88993AL generates a chatter-free Loss-of-Signal (LOS) open collector TTL output using an external resistor

相關文檔

sy88993al

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SY88993ALKG-TR	Special Purpose Amplifiers	SP Amp Limiting Post Amplifier Single 3.6V 10-Pin MSOP T/R	點擊下載
SY88993ALKG	Special Purpose Amplifiers	SP Amp Limiting Post Amplifier Single 3.6V 10-Pin MSOP Tube	點擊下載
