BGU8009 用于手機應用的 GNSS 前端應用電路

使用 NXP Semiconductors 的 BGU8009 的參考設計

設計簡介

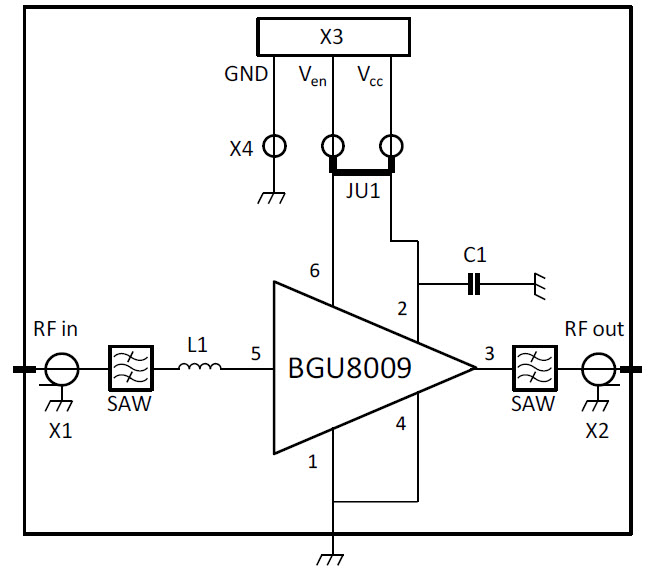

BGU8009 GNSS 前端應用電路，常用于移動電話。該評估板可以測試器件的射頻性能，并且不需要額外的支持電路。該板配有兩個 SMA 連接器，用于連接射頻測試設備的輸入和輸出。 BGU8009 可在 1.5V 至 3.1V 單電源下工作，功耗約為 4.4 mA

說明

BGU8009 GNSS Front End Application Circuit that is often used in mobile cell phones. The evaluation board enables testing of the device RF performance and requires no additional support circuitry. The board is supplied with two SMA connectors for input and output connection to RF test equipment. The BGU8009 can operate from a 1.5V to 3.1V single supply and consumes about 4.4 mA

主要特色

Operating Frequency

1575.42 MHz
Output Power

-130 dBm
Gain

18 dB

相關文檔

80an11317

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
BGU8009,115	GPS Amplifiers	GPS Amp Single Low Noise 1.61GHz 3.1V 6-Pin XSON T/R	點擊下載
