這是網友寄來的一個智能手表，今天我要把它拆了。

翻過去看看手表背面，是中興的ES43C。上網搜了一下參數：1.3英寸的觸摸屏、IP68防水防塵、續航21天、磁吸充電、全天候心率檢測、睡眠檢測、實時消息提醒、藍牙通信有效距離9米。

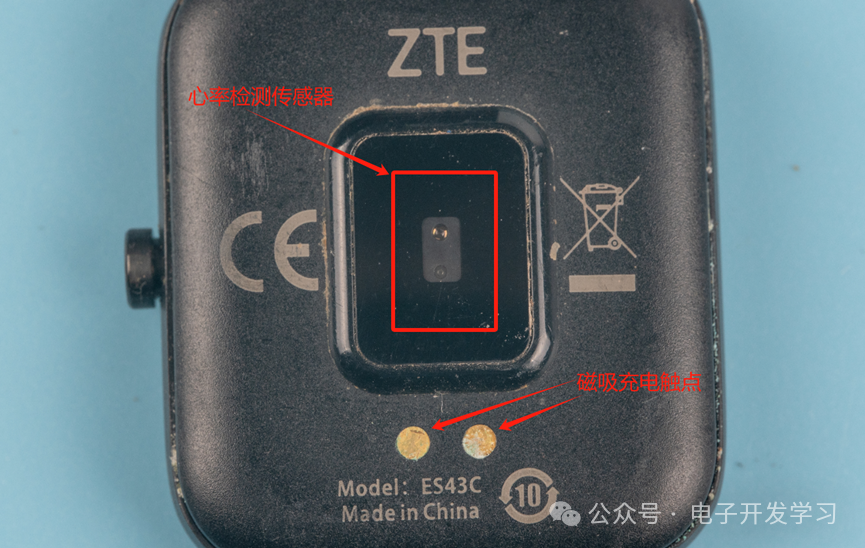

背部有心率檢測傳感器和磁吸充電觸點。

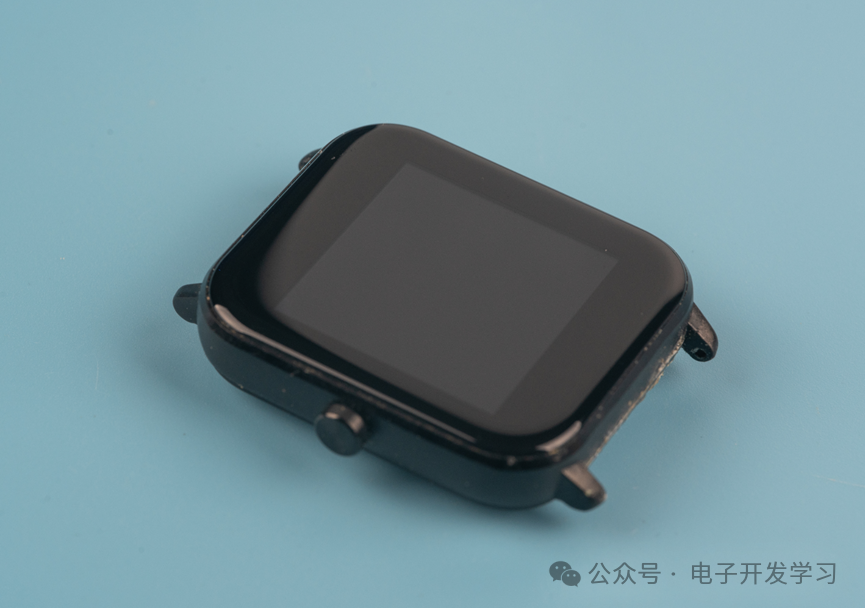

側面有一個按鍵，和整個表盤外殼的顏色一樣。去掉表帶，準備拆解。

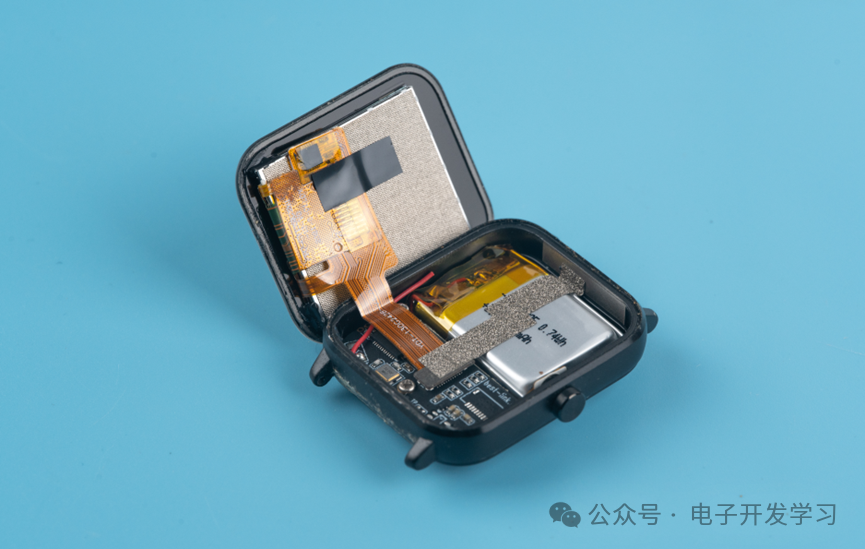

智能手表的裝配方式和大多數手機一樣，屏幕總成通過膠粘在中框上。所以拆解的方式就是用熱風槍對屏幕邊緣進行加熱，然后用吸盤把屏幕吸走就可以了。但是這里要注意，屏幕的軟排線是連接到主板上的，所以吸的時候動作要輕柔，用力過猛了大抵會把排線扯斷的。

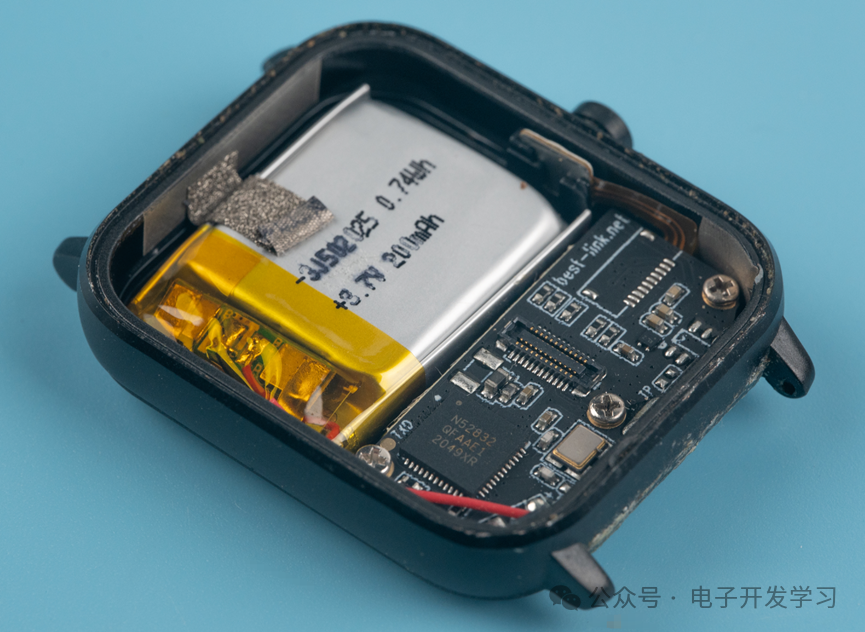

拔掉屏幕排線連接器，可以看到鋰電池包和主板排布在殼體內，主板尺寸比電池包還小一些。

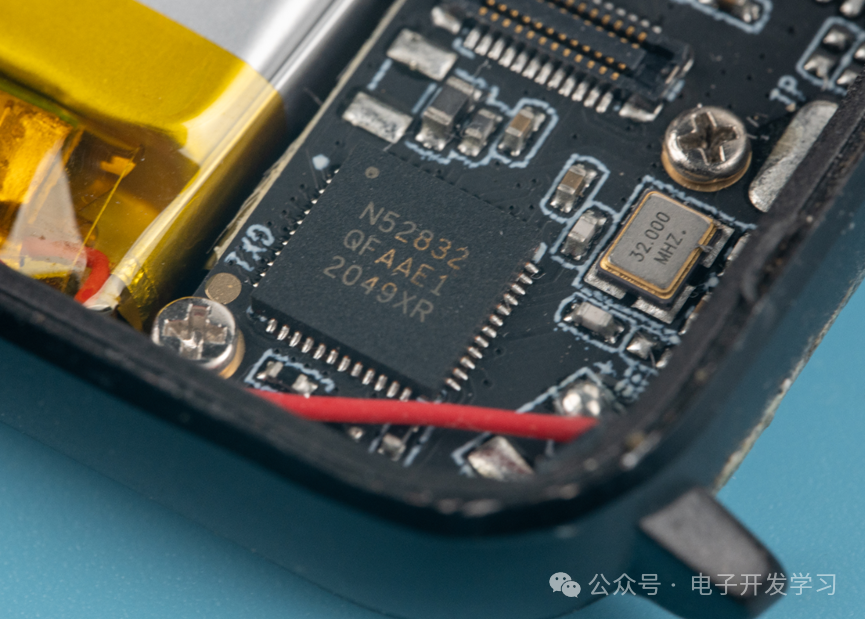

主板這個面只有一個IC ，那就是來自Nordic的NRF52832-QFAA，這是一顆Cortex-M4內核的32bit MCU，主頻64MHz，支持藍牙BLE。其實在很多穿戴設備里都可以看到NRF52xxx的芯片，主要就是因為它集成藍牙功能，而且功耗較低，最低功耗1.9uA。

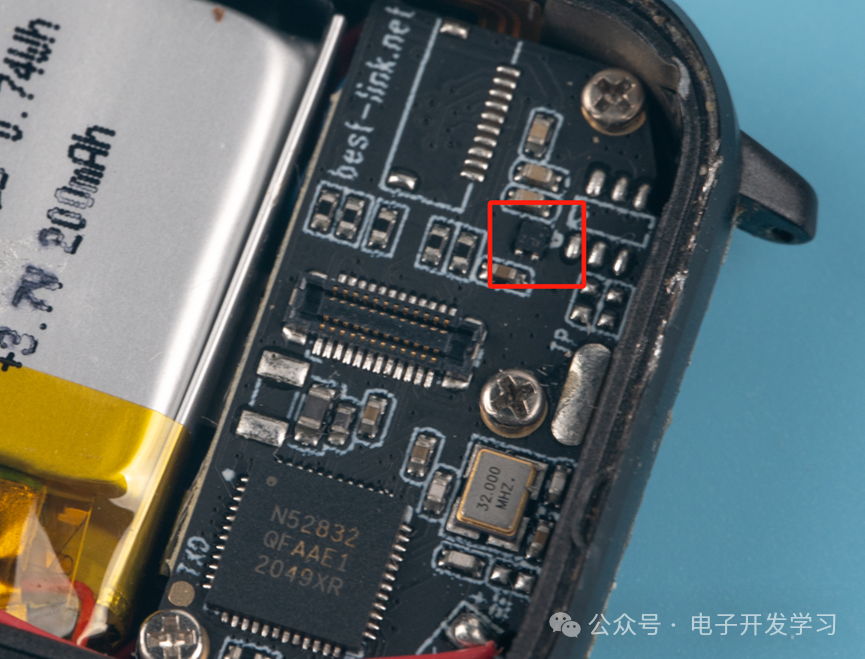

仔細看，這里有一個DFN4封裝，尺寸僅1mmx1mm的LDO，這種LDO在穿戴設備里比較常見。

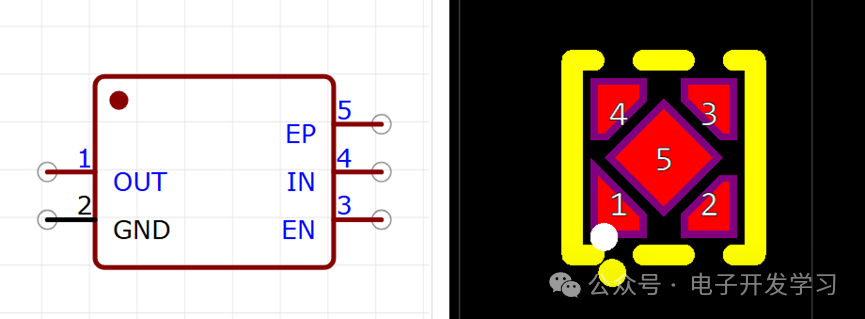

DFN4封裝的LDO，原理圖符合和PCB封裝。對我來說，想要制作這種異形焊盤的PCB封裝，比畫一個上千腳的BGA封裝的芯片還費時間。

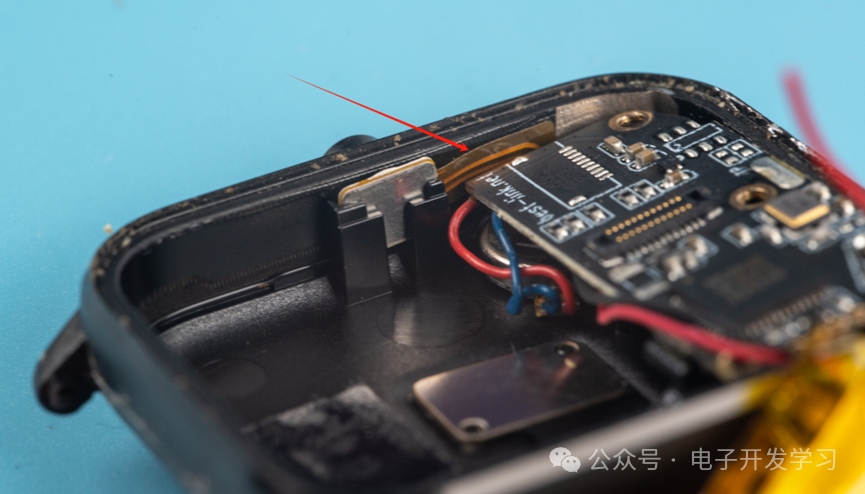

去掉電池，能看得到手表側面的按鍵，里面是一個FPC子板，嵌入在中框上的槽里，這個FPC子板在按鍵處做了鋼片補強。

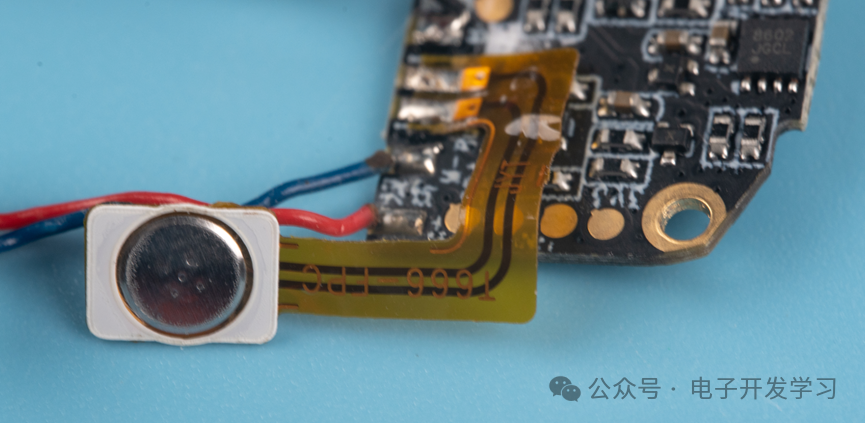

拆下里之后，就可以看到細節，PFC軟板一端焊接在主板上，另一端是鍋仔片按鍵，鍋仔片背面是做了鋼片補強的。

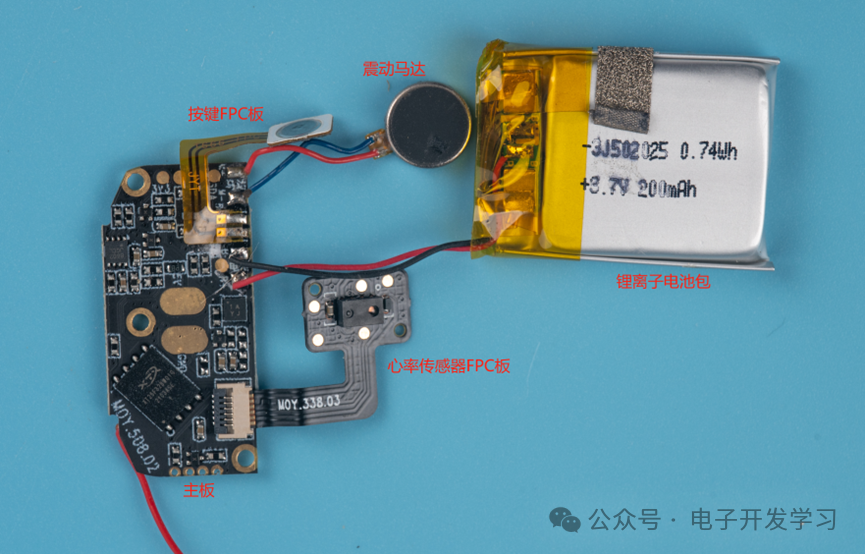

這個智能手表里除了屏幕，就是這些部件了：主板、按鍵FPC、電池、震動馬達、還有一個心率傳感器FPC軟板。

這個FPC軟板采用了黑色覆膜，在傳感器貼裝處也做了鋼片補強。左上角和右下角留有螺絲孔，用來固定在后殼上。在心率傳感器周圍留了測試焊盤，用來在貼裝完檢測焊接是否良好。

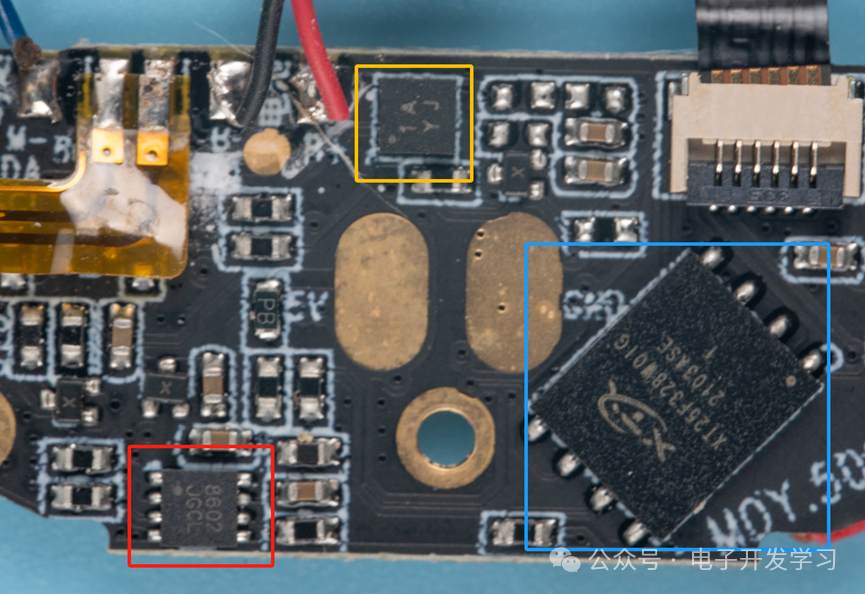

板子背面的器件也不多，藍色框中的XT25F328是芯天下的Flash芯片，在這里用來存儲字庫、LCD屏幕素材等其他數據。

紅色框中的這個絲印8602的芯片，封裝是DFN8-2x2mm，我猜測可能是電機驅動或者音頻功放之類的器件，功能主要就是驅動震動馬達。之前在游戲手柄里也見到過使用音頻功放驅動震動馬達的案例，好處是震感可以靈活控制，相當于模擬震動而非數字震動的效果。

黃色框中的這個器件，尺寸也是2x2mm，但是芯片厚度比較厚，因為這個是一個三軸MEMS加速度傳感器。用來實現姿態檢測、計步，也可能會配合心率檢測傳感器來檢測睡眠等等。

現在回頭看看屏幕。屏幕也是通過FPC軟排線連接到主板上的，FPC排線上有個芯片。

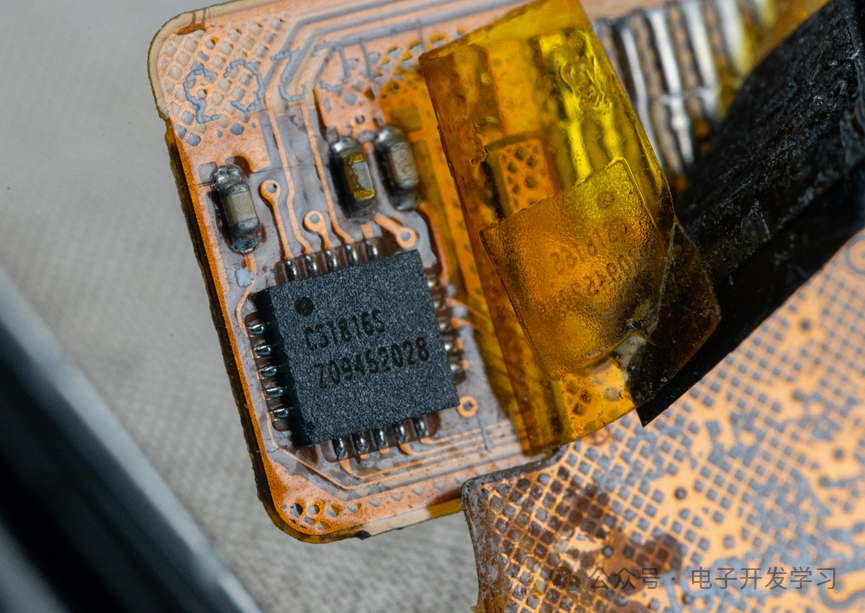

換個角度看看芯片型號是CST816S，這是一顆自電容觸控芯片，采用高速MCU內核并內嵌DSP電路，結合自身的快速自電容感應技術，來實現手表的單點手勢和兩點手勢觸控。

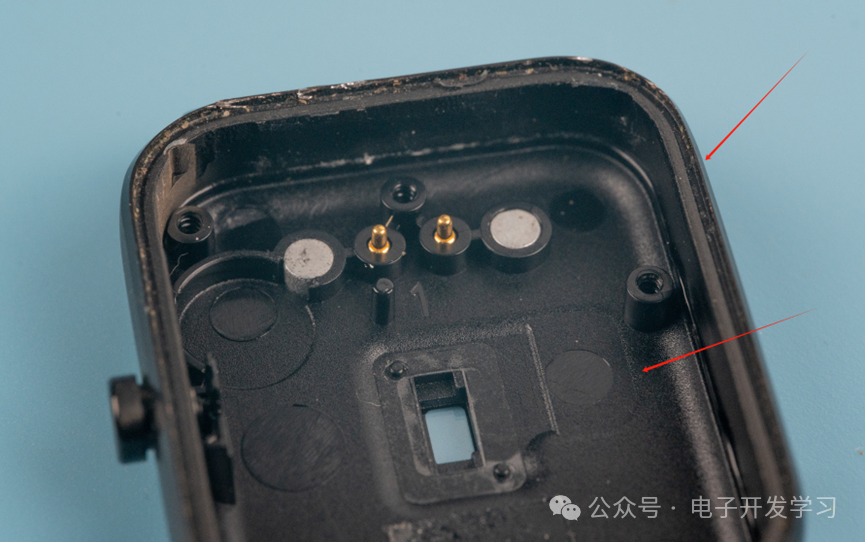

關于這個外殼，我列文虎克了好久，才分辨出來。邊框這一圈是鋁合金材質，但是后殼是注塑的。在注塑的后殼上，安裝了充電彈性觸點、磁鐵，另外還生長了安裝主板的螺絲位。

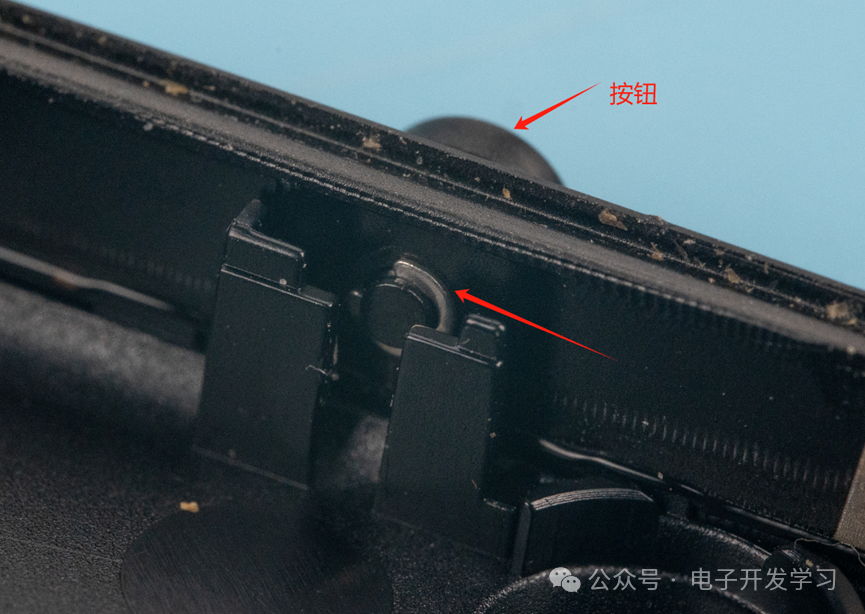

側面這個按鈕，內部通過e型卡簧固定。

這是智能手表的全部零配件。

通過這次手表拆解來看，在一些尺寸限制的應用中，想要把板子做小，有很多措施可以采用，比如：

1、采用集成度較高的IC，這個手表中的NRF52832，M4內核的MCU集成了BLE，且具備低功耗特性，可以說是做這種穿戴設備的先天圣體。

2、采用小封裝的芯片，這個手表中的LDO、震動馬達驅動芯片、陀螺儀封裝都是比較小的。

3、以上的兩個措施，似乎都只能減小板子的面積，在很多應用中，不但要求板子做得小，還要做得薄，甚至有時候結構還很奇怪，板子要做得彎彎繞繞。對這種“既要又要還要”的需求，那就只能使用FPC板了。

FPC的優點就是可以把板子做得很薄，例如這個手表中屏幕排線。而且由于可軟可硬，所以在一些結構或者外殼比較復雜的產品里，通過FPC來進行一些板子之間的信號互聯是非常方便的，在這個手表中，表側的按鍵通過FPC軟板可以方便的連接到主板上，而且軟板排布在表殼和電路板的縫隙中即可。
