0   引言

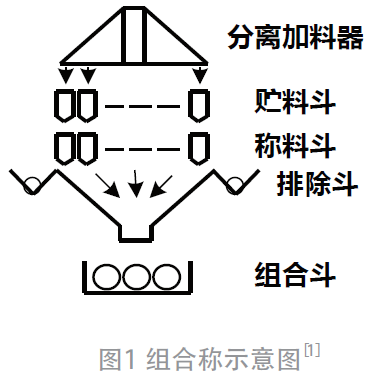

在工業4.0 的大背景下，在智能化、集成化的大趨勢下，促成了基于單項工程設計的PLC 裝置在稱重包裝產業近乎壟斷的地位，而基于定制化的嵌入式平臺設備也成為越來越多公司在大批量設備配套裝置方面的又一選擇，其成本低、效益高的優點也越來越被主流公司認可。在工業4.0 推動下，國際上更重視個性化的客戶服務，立足這一點，本項目選擇研制功能多、性能高、易于重構，可以基于原型機構建各種嵌入式應用系統這一研究課題，直接面向公司的個性化項目要求，設計開發了一個面向稱重包裝一體化的嵌入式控制開發平臺（如圖1）。

1   總體方案

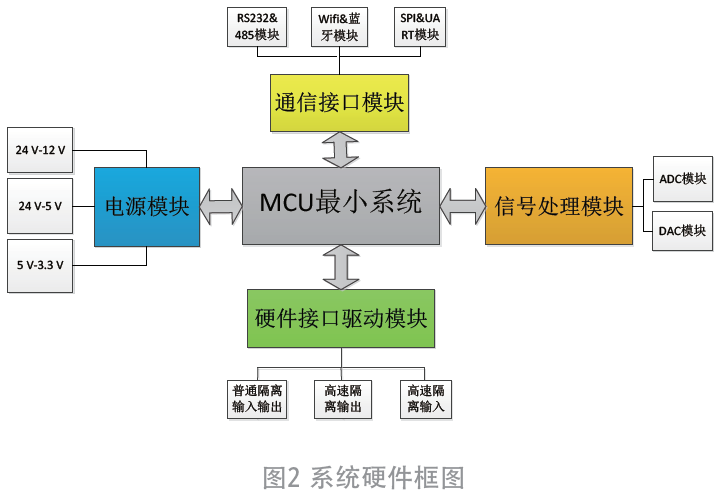

本項目的硬件電路包括硬件接口驅動模塊、信號處理模塊、通信接口模塊和電源與抗干擾模塊。

硬件連接對象為開關量輸入輸出設備與模擬量輸入設備。其中開關量輸入輸出設備需要采用光電耦合器進行隔離，以保證系統穩定性。模擬量輸入設備包括氣缸、電磁閥、光電開關、磁性開關、接近開關、步進電機、伺服電機、變頻器和稱重傳感器等。系統整體對外通信接口適應性強，具有自主通信能力，能實現串聯擴展。

圖3 系統整體效果圖

系統的軟件部分則涉及控制系統各項動作的執行，除此之外，為挈合如今萬物互聯的潮流，系統增加了無線通信模塊。用戶可通過手機App、電腦終端、工業串口觸摸屏等設備與系統交互，同時通過Web 端的數據監測和可視化顯示，可直觀知曉系統工作狀態，指導系統更加高效地運行。

2   硬件電路設計

2.1 數字I/O接口模塊

1）高速、快速反應普通I/O 接口

系統有114 個普通隔離輸入輸出接口，信號電平為24 V，具有強防抖功能，帶LED 指示。I/O 接口電路共24 V 電源，但不共地。以上所有的I/O 接口電路采用臺灣億光公司的EL817S 低速光電耦合器隔離。

2）高速PWM 脈沖輸出接口電路

2 個通道，頻率范圍為500 Hz~100 kHz，線性可調。用以驅動伺服電機和步進電機，在軟件中實現加速曲線控制（模擬PLC 步進指令）。其中光耦選擇東芝公司的TLP2345 高速光耦和臺灣億光公司的低速光耦EL817 組合使用。

2.2 高精度稱重信號處理模塊

采用ADI 公司的超低噪聲24 位Σ -ΔADC——ADC7190 芯片，SPI 接口，信號分辨率為1/80 000。

2.3 通信接口電路模塊

1）RS232 接口電路，2 個通道，一個通道用于2 個系統串聯，另外一個通道作為備份。

2）RS485 接口電路，1 個通道，連接外部變頻器，采用DB9 型連接器。

2.4 電機驅動模塊

1）步進電機驅動模塊

系統采用ULN2003 芯片用于驅動28BYJ-48 小型步進電機；采用32 細分精度的TB6600 步進電機驅動器，驅動絲杠滑臺上的57 式兩相四線步進電機。

2）減速電機與直流電機驅動模塊

系統采用2 個L298N 高電壓、大電流電機驅動芯片用于驅動90 g 減速電機、775 電機和130 電機。電機轉軸處連接光電式速度傳感器以實現電機速度閉環控制。模塊12 V 供電取自電源模塊，額定功率可達25 W。

2.5 無線通信模塊

系統采用HC-05 無線藍牙模塊與NRF24L01 無線2.4 GHz 發射接收模塊用于無線通信。所需引腳通過I/O 轉接板從單片機核心板中引出，便于直插。

2.6 電源及抗干擾模塊

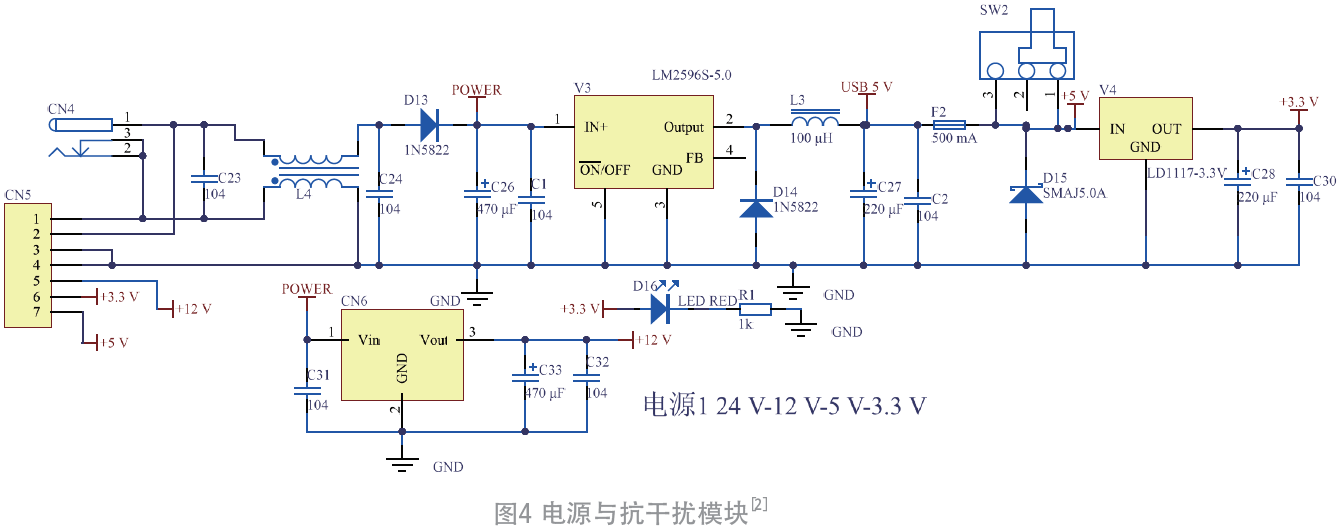

本模塊提供系統運行所需的電源，利用降壓芯片7812、LM2596S 和LD1117 可將外部開關式穩壓電源提供的24 V 直流電壓轉換為12 V、5 V 和3.3 V 直流電壓，用于直流電機驅動器和單片機的供電，同時整體系統按照3C 認證標準設計，抗雷擊浪涌、抗高壓靜電和抗脈沖三項指標達標。

3   軟件設計

3.1 單片機程序設計

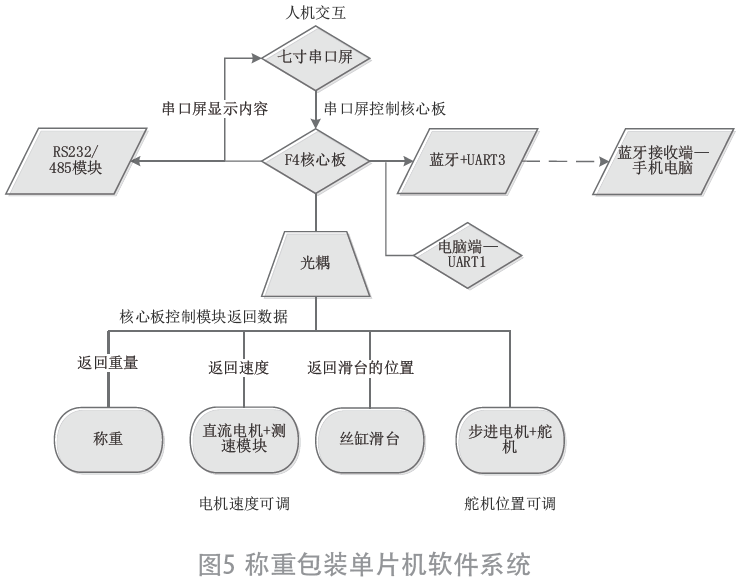

為了便于檢驗硬件平臺的可靠性，團隊設計了針對該硬件平臺稱重包裝演示系統。單片機程序設計主要包括以下幾個模塊：各模塊初始化及驅動函數、信號處理函數、系統控制與誤差分析函數、無線通信函數和中斷事件處理函數。稱重包裝系統軟件的主要工作流程如圖5 所示。

其中硬件電路接口驅動函數包括實現數字I/O 接口、定時查詢、中斷控制、模數轉換、數模轉換以及通信等底層電路接口的驅動函數。信號處理函數包括實現數字濾波、數值計算、人機接口數據驅動等函數。系統控制和誤差分析函數包括實現涉及控制系統動作執行的各項函數。無線通信函數包括涉及藍牙通信與Wi-Fi 通信執行的函數。

3.2 APP端及Windows端程序設計

本項目的安卓端APP 由App Inventor 2 開發設計，APP 端程序主要包括顯示藍牙/Wi-Fi 傳輸?shù)臄?shù)據和發送指令切換需要演示的功能。同時可以將數據以曲線的形式可視化地顯示在坐標中，可以更直觀地觀察和比較數據。

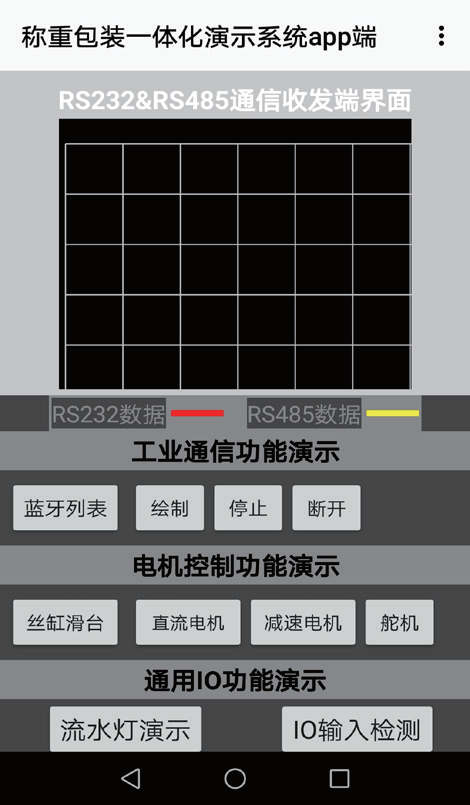

圖6 稱重包裝APP端軟件系統[3]

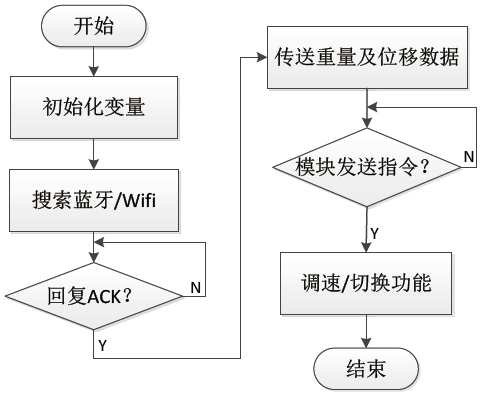

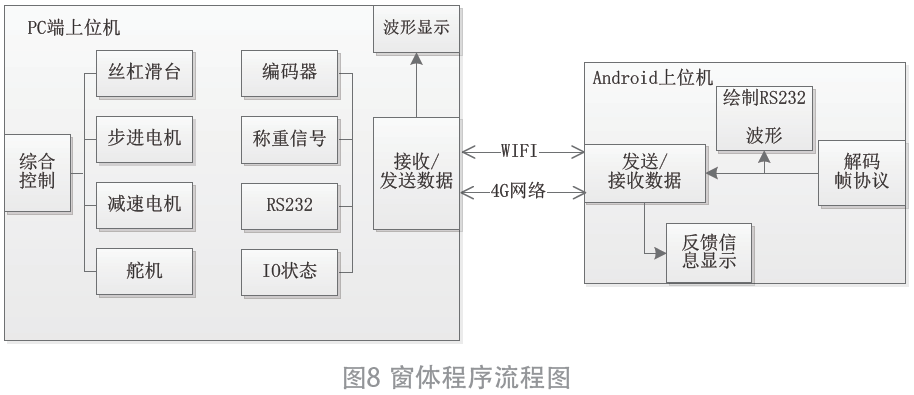

本項目的電腦端窗體程序上位機由Qt 5.15 開發，可實現通過藍牙和Wi-Fi 對絲缸滑臺、直流電機的控制和傳輸工業通信和稱重重量的信號，主體界面和程序設計流程圖如下：

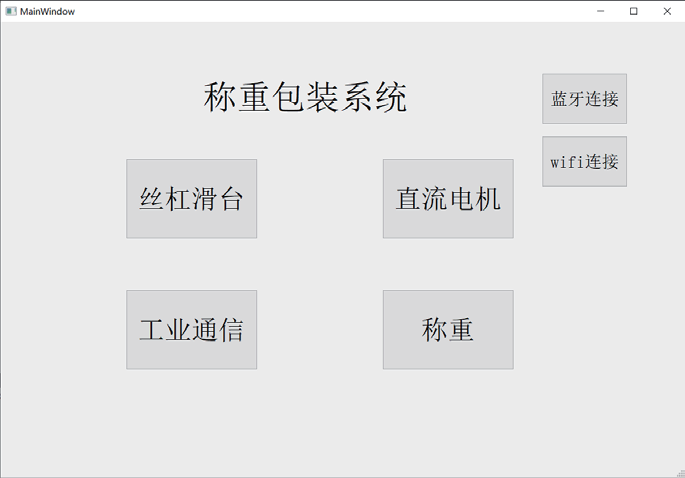

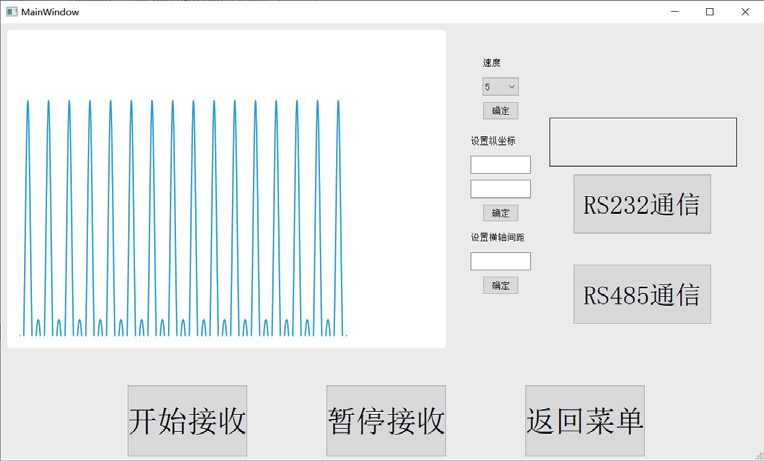

圖7 稱重包裝windows窗體程序

4   系統改進與展望

由于本系統中用于監測I/O 運行狀態的LED 指示燈直接連接24 V 電源，沒有經過專用的LED 驅動電路驅動，因而存在功耗較大和可靠性不強的問題。此外由于系統I/O 較多，板子上集成LED 指示燈和限流電阻也造成空間上的浪費。為此，我們團隊決定采用TI 公司的TLC5928 芯片[4]作為系統的恒流LED 驅動芯片，這是一款具有4 路分組延時和串行控制16 路恒流LED 驅動器，該LED 驅動模塊可通過SPI 接口與單片機相連，可以大大減少連線數量。除此之外，出于時間和成本考慮，本系統沒有將所有電路集成到1 塊PCB 中，而是通過杜邦線和排針連接各個功能模塊，這造成系統美觀性和穩定性的下降，為此，團隊將在下一版PCB 中集成所有模塊。

5   結束語

本文介紹了團隊設計的面向稱重包裝一體化的嵌入式控制平臺，并在實際樣機中對相關功能進行驗證。相較傳統PLC 設備，本系統功能更多且更具有針對性。這也為后來針對大批量定制化嵌入式配套設備的進一步研發提供參考。
