隨著汽車電氣化和智能化的快速發展，集成式熱管理、頭燈位置控制、HUD抬頭顯示、隱藏式出風口等應用正在廣泛普及，這些應用的實現往往依賴于高精度、高可靠性的電機驅動器，其中步進電機在精確控制和定位上的優勢，使其成為關鍵的執行部件。

為應對汽車行業的相關需要，納芯微推出了全新第二代車規級高性能步進電機驅動器NSD8389-Q1，助力汽車制造商實現高精度、高可靠性的電機控制，并進一步推動汽車電氣化和智能化的升級與發展。

步進電機驅動應用場景

集成式熱管理

頭燈位置控制

HUD抬頭顯示

隱藏式出風口

NSD8389-Q1產品特性

◆ 寬工作電壓：4.5V–36V（最大值40V）

◆ 導通電阻和電流：900mΩ；1.5A 全量程

◆ 可編程最高256細分模式

◆ 8種可編程衰減模式

◆ 支持PWM展頻、壓擺率配置和死區配置

◆ A版本支持BLANK和OPL時間配置

◆ 16位SPI通信，支持菊花鏈模式

◆集成無感堵轉檢測、負載開路檢測和每通道的過流檢測

◆支持欠壓鎖定(VSUV & CPUV)，溫度報警(OTW/UTW)，過溫保護(OTSD & TJ Fault)

◆支持輸出負載的開路診斷和保護

◆工作節溫：-40°C~150°C

◆封裝形式：VQFN24, HTSSOP24

◆AEC-Q100認證

NSD8389-Q1功能框圖

NSD8389-Q1具備小體積、低內阻、大電流等特點，峰值電流可達1.5A，支持便捷的配置，可實現最高256細分模式和8種decay模式，通過高精度電流控制確保電機精準平穩運行；同時NSD8389-Q1提供無感堵轉檢測、可編程的死區、展頻、壓擺率調節、相位計步器，支持菊花鏈模式的SPI通信。

支持無感堵轉保護檢測

提高系統設計靈活性

NSD8389-Q1自帶無感堵轉檢測，通過內置ADC監控電機的反電勢特性，可實時監測電機堵轉；NSD8389-Q1與上一代產品NSD8381-Q1的堵轉檢測原理一致，可點擊查看技術分享 | 步進電機堵轉檢測技術詳解，了解堵轉檢測的具體方法。

集成全面保護與負載檢測功能

提升系統穩定性

NSD8389-Q1集成了完善的保護功能，支持欠壓鎖定(VSUV & CPUV)、溫度報警(OTW/UTW)、過溫保護(OTSD & TJ Fault)，并具備輸出負載的開路診斷與保護功能。此外，每個通道均配置過流檢測和負載開路檢測，提升系統的安全性和可靠性。

豐富的版本選擇

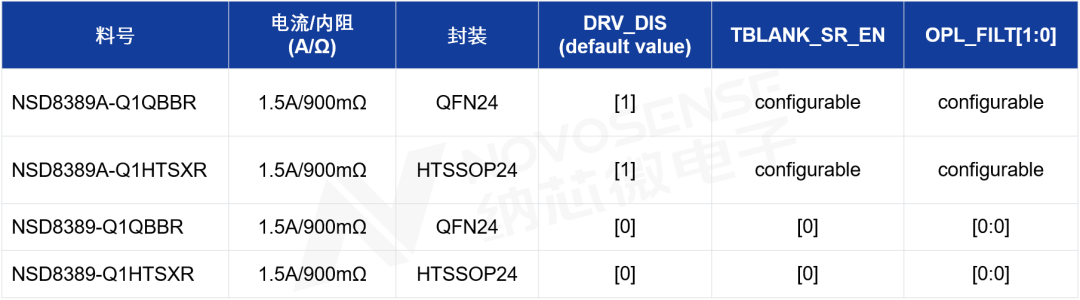

NSD8389-Q1提供HTSSOP24和QFN24兩種封裝，并根據DRV_DIS默認狀態以及BLANK和OPL時間配置的不同，區分A和非A版，詳見下方選型表：
