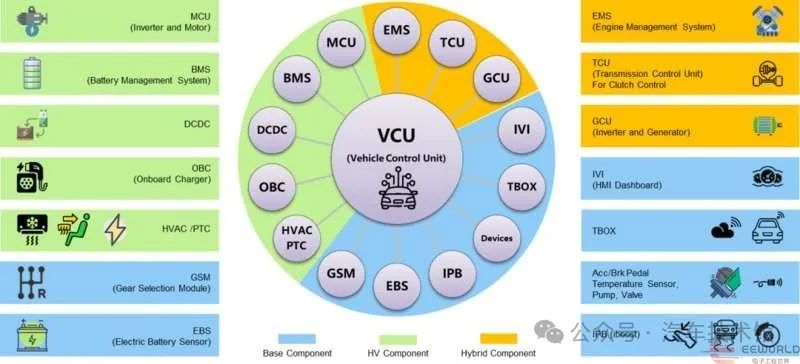

新能源汽車電動化的動力總成增加了很多高低壓電氣部件（如圖1）。

圖1   VCU是新能源汽車驅動系統控制的“大腦”，成熟的系統軟件在提高運行效率、降低能耗排放、提高故障后處理的魯棒性等方面都發揮著重要作用。是電動化動力總成系統解決方案真正落地的核心能力之一。   作為車輛驅動協調控制系統的核心控制器，VCU需要負責整車狀態協調、駕駛員駕駛需求實現等最基本也是最重要的功能。因此VCU軟件的完善度直接影響了車輛運行的穩定性和行駛安全性。隨著“域融合”的概念推廣，越來越多的新功能也逐漸被融合到VCU控制器中，例如：跟充電相關的AC/DC車輛端充電主控功能，以及跟底盤相關的電動四驅控制功能。   從系統功能劃分角度考慮，可以把VCU的功能劃分為：車輛系統、傳動系統、電力系統、熱管理系統，以及OBD診斷、通訊、安全監控等系統功能。VCU的主要功能如下圖2。

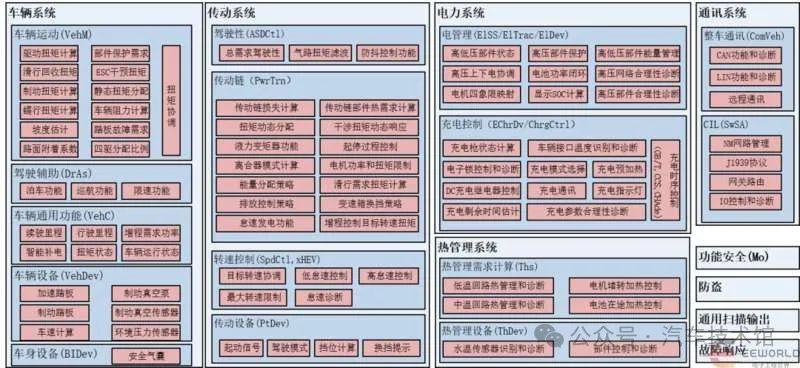

圖2  VCU系統功能分類和概覽   VCU軟件核心功能介紹 基于多個已經量產的客戶項目，經過多年的系統知識建立和功能軟件開發驗證工作，目前聯合汽車電子的VCU軟件已經在“扭矩”“電”“熱” 三個核心領域都具備完整的并且可根據客戶需求靈活配置的VCU系統解決方案。本文會主要圍繞與“扭矩”相關的車輛驅動方面介紹一些VCU軟件中的核心功能。后續還會有其它文章介紹與“電”“熱”相關的核心功能介紹。   支持多模式的車輛運行模式管理功能(混合動力)   混合動力車輛的運行模式?jīng)Q策和切換過程控制可以實現：純電運行、串聯增程、并聯驅動三種運行模式?jīng)Q策和切換（圖3）。

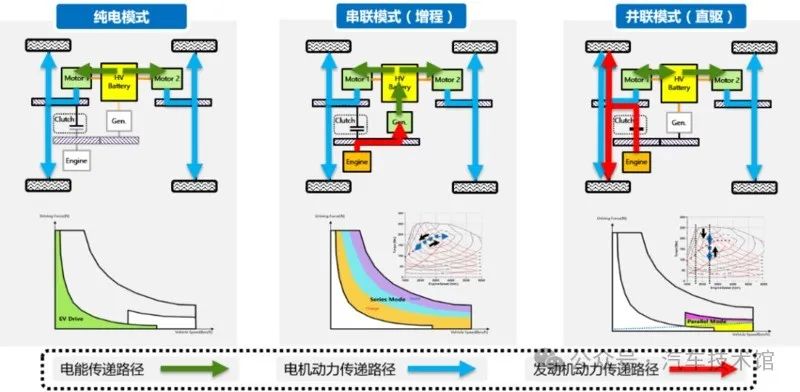

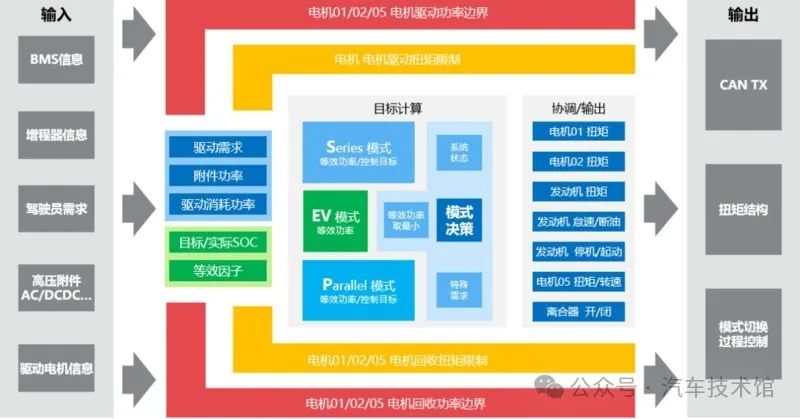

圖3 混動運行模式和能量流   整車運行模式?jīng)Q策功能基于ECMS(等效燃油消耗最小)算法（圖4），在各種工況下決策出能量消耗最小的運行模式（圖5）并實現電機/發動機最優能量分配比例，以達到更好的動力性和經濟性：在中低速時通過增程器發電，使發動機始終工作在高效區并為動力系統提供動力源；在高速時讓發動機和電機共同驅動車輛行駛，滿足動力性和經濟性需求。該模式?jīng)Q策相比行業中應用廣泛的基于規則的能量管理策略，ECMS能夠達到更好的節油效果，與全局優化策略和基于工況自適應的能量管理策略相比，ECMS能夠更好應用于實際工程項目中。

圖4 混動模式管理功能架構

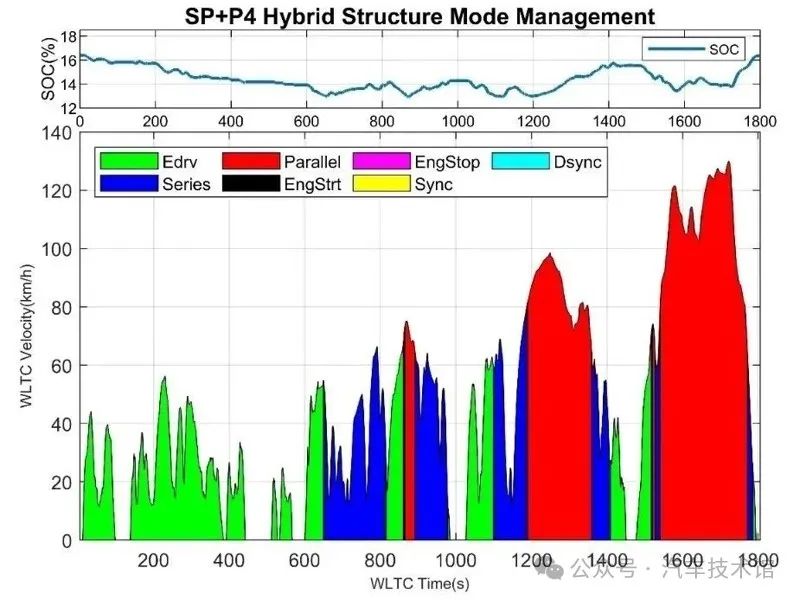

圖5 WLTC循環中模式分布   當車輛運行工況發生變化車輛運行模式需要切換時，模式切換過程控制功能可以確保在不影響駕駛員駕駛需求扭矩實現的前提下，VCU通過協調發動機、增程器、驅動電機和離合器之間的轉速和扭矩配合，實現快速平穩的模式切換控制過程（圖6）。

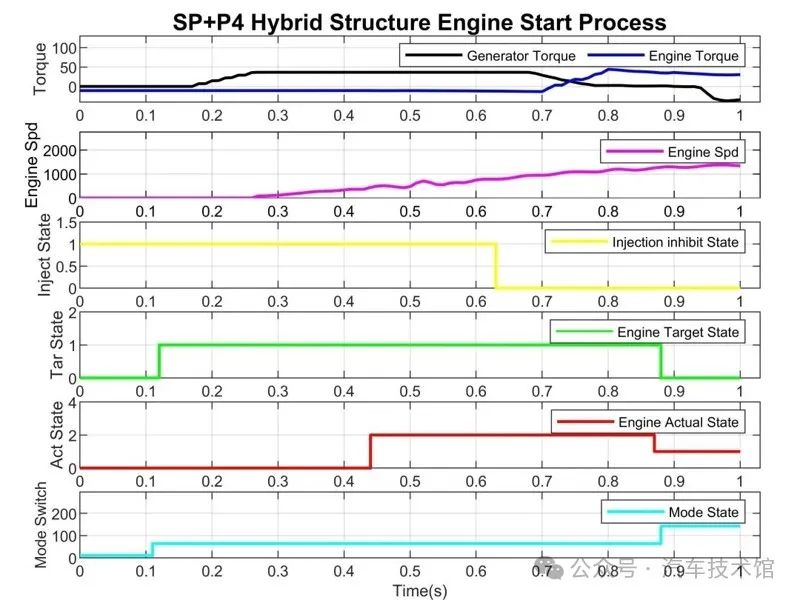

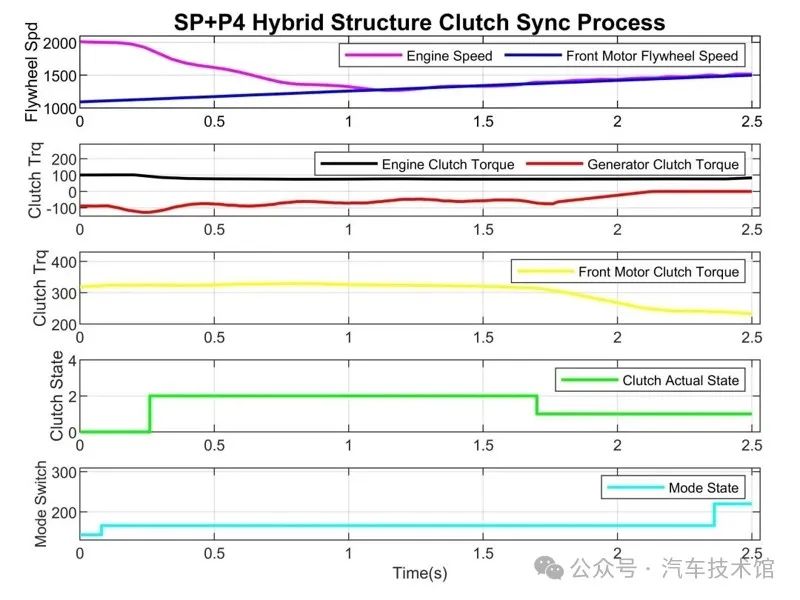

圖6 模式切換過程測試效果   基于部件物理層級的扭矩管理 扭矩管理需要協調來自駕駛員、駕駛輔助功能的驅動和制動扭矩需求，并可以根據整車運行模式功能和模式切換功能的輸出，協調各驅動部件(發動機、發電機、前驅動電機、后驅動電機)準確響應各種來源的扭矩需求。   已開發應用的扭矩管理功能實現了可靈活配置拓展的扭矩結構（圖7），可支持純電、混動項目，四驅/兩驅項目的靈活配置。基于實際部件物理層級的扭矩結構，也更易于拓展應用到其它拓?fù)浣Y(jié)構的混合動力/純電車輛。

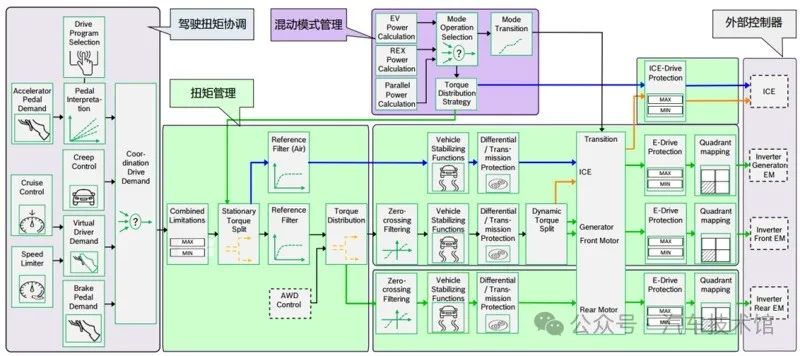

圖7 扭矩管理示意圖   多種分配方式的四驅控制功能 四驅控制功能是將駕駛員需求扭矩按照當前四驅控制需求進行前后軸扭矩分配，最終輸出至前后驅動電機，四驅控制功能在分配前后軸扭矩時能夠充分考慮不同因素的影響，兼顧整車的經濟性，動力性和操縱穩定性。也可以識別車輛的運動趨勢，主動介入車輛的運動控制，實現無級全范圍分配比調節（圖8）。

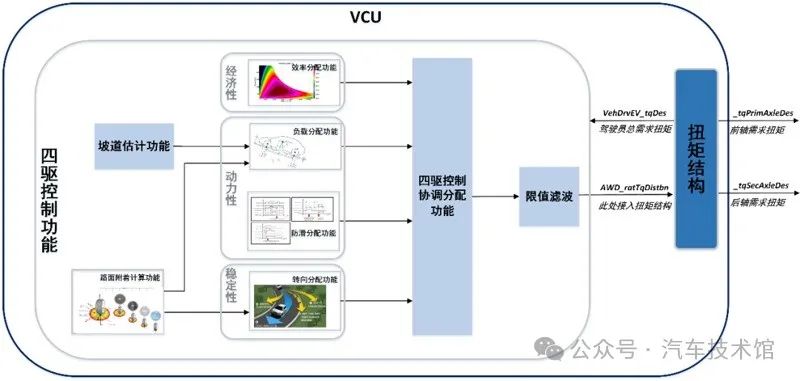

圖8 四驅控制功能架構   四驅經濟性分配功能可以在平穩駕駛的過程中使前后軸驅動電機工作在當前需求下的系統整體效率最優點，實現雙電機、三電機及四電機的效率最優分配，降低能耗增加續航里程。   四驅動力性分配中的負載分配功能可以通過識別當前路面坡度及車輛加減速情況，建立前后軸載荷模型計算前后軸扭矩的最佳分配比，在載荷轉移時通過前后軸扭矩智能分配充分利用地面最大附著力，減少車輪滑轉提高車輛加速能力（圖9）。

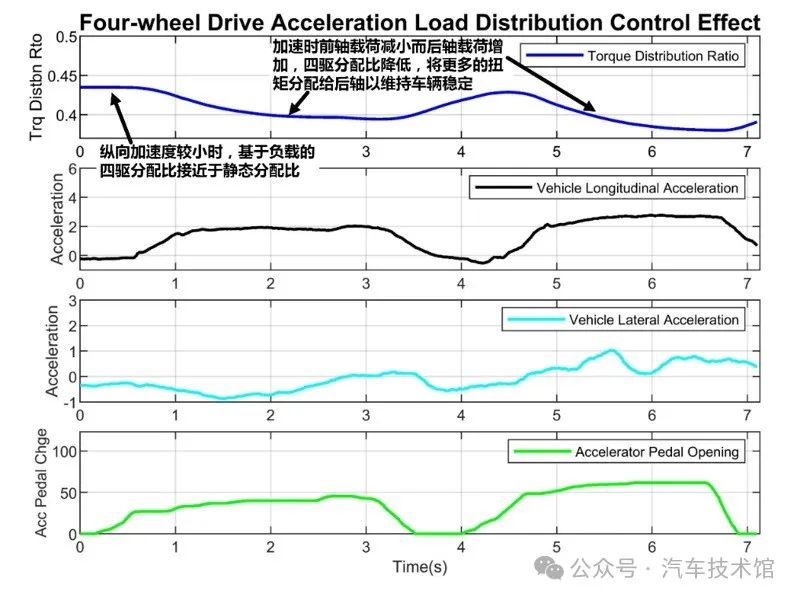

圖9  加速負載轉移四驅分配測試效果   四驅動力性分配中的脫困防滑功能能夠在車輛單軸處于滑轉狀態時主動調整前后軸扭矩分配向未滑轉軸轉移，降低動力損失，在識別到前后軸交替滑轉時，動態控制前后軸扭矩分配，充分利用路面附著系數，提高車輛在低速時的脫困能力，降低無力感，提升駕駛舒適性。（圖10）

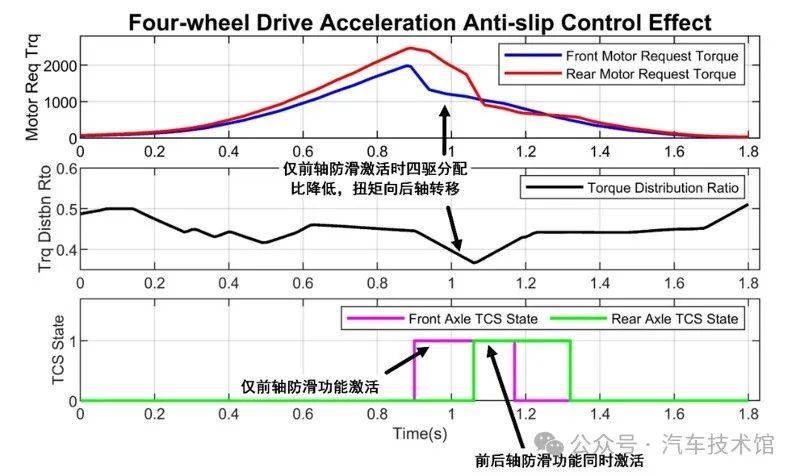

圖10 驅動防滑功能測試效果

四驅操縱穩定性分配使汽車跟隨駕駛員轉向意圖，提高轉向敏捷度，主要包含轉向狀態監測與轉向扭矩控制。可以在ESP介入前通過前后軸扭矩分配實時調整車輛運動姿態，及時抑制車輛轉向不足(US)和轉向過度(OS)的失穩狀況發生，在加速轉向工況降低ESP的介入頻次，減少制動沖擊與橫擺感，提高駕駛員的駕駛感受（圖11）。

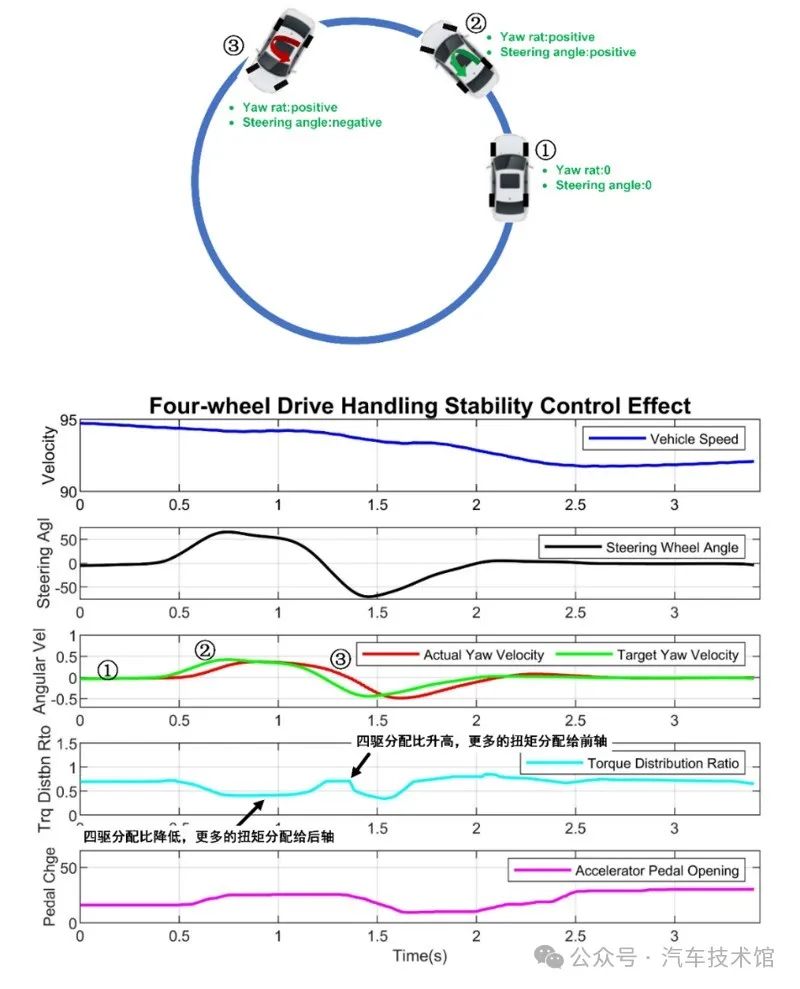

圖11 OS及US工況下的穩定性控制   四驅控制功能具有很強的擴展性和通用性，在EV和PHEV車輛上都可以使用。該方案將動力域與底盤域的部分相關控制功能進行了整合，提高了車輛運動相關的跨域整合能力。
