繼《談?wù)勂囆酒踩?上篇》之后，本文針對芯片安全存儲、FOTA、安全診斷、安全運行環境做了進一步闡述。

1. 安全存儲

1.1 OTP存儲器

一次性可編程存儲器(On Chip One Time Programmable ROM, On-Chip OTP ROM)OTP存儲器，也稱為eFuse，是芯片中特殊存儲模塊；字段中的任何eFuse位都只能從0編程為1（融合），但是讀取操作沒有限制。OTP在安全中的應用一般可以存放一些固定不變的值，比如：

· 每個設備唯一的根密鑰（Master Key）

· 設備唯一ID（Device Unique ID）或者M(jìn)AC 地址

· 一些安全配置或者秘密值（軟件的Hash值，啟動模式等）

下面簡單介紹一下OTP和Secure Boot的配合案例，在一些低端設備，限于成本和性能等原因，會采用對稱加密的方式來驗證啟動過程bootloader image合法性，那又是如何做到的呢？

芯片第一次 boot 時，軟件 bootloader 根據以下步驟使能 Secure boot：

(1)硬件產生一個 secure boot key，將這個 key 保存在 efuse 中，利用這個 key、一個隨機數 IV 和 bootloader image 計算出 secure digest。

(2)securedigest 與隨機數 IV 保存在 flash 的 0x0 地址，用于在后續 boot 時驗證 bootloader image 是否被篡改。

(3)bootloader通過燒寫 efuse 中的 ABS_DONE_0 永久使能 secure boot。

(4)芯片在后面的 boot 中，ROM bootloader 發現 efuse 中的 ABS_DONE_0 被燒寫，于是從 flash 的地址 0x0 讀取第一次boot 時保存的 secure digest 和隨機數 IV，硬件使用 efuse 中的 secure boot key 、隨機數 IV 與當前的 bootloader image 計算當前的 secure digest，若與 flash 中的 secure digest 不同，則 boot 不會繼續，否則就執行軟件bootloader。

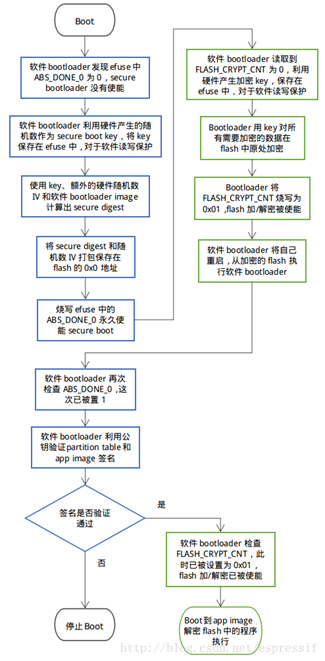

(5)軟件 bootloader 使用 bootloader image 中保存的公鑰對 flash 中的 partition table 和 app images 簽字進行驗證，驗證成功之后才會 boot 到 app 代碼中。 第一次boot時secure boot與flashencryption的生效過程如下圖所示，圖中藍色框是 secure boot 的步驟，綠色框是 flash encryption 的步驟:

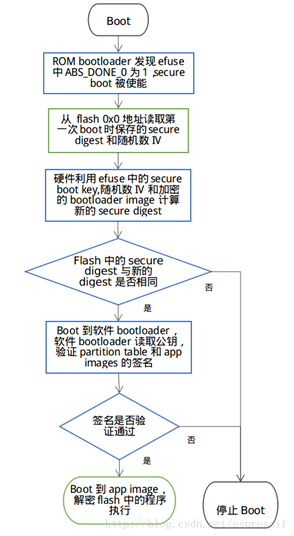

后續 boot 時流程圖如下，圖中綠色框中的步驟會執行解密，解密是由硬件自動完成：

Source：https://www.cnblogs.com/aaronLinux/p/9198725.html

1.2 Flash空間保護機制

Flash空間保護主要是Flash某些區域設置只讀或者只寫，防止非法訪問和篡改。Flash保護區域的數量和大小會根據Flash的類型和該Flash塊的大小而有所不同.主要的應用場景有：

· 保護包含代碼的閃存的所有區域，以保護應用程序本身不被覆蓋。用于存儲數據的閃存區域?qū)⒉皇鼙Ｗo(hù)。

· 保護向量表和駐留在閃存中的引導加載程序應用程序，并使其余閃存不受保護。這將防止意外刪除引導加載程序，但閃存的其他部分仍未受保護，以允許引導加載程序執行固件更新。

下面以NXP Flash的空間保護機制為例做個簡要說明:

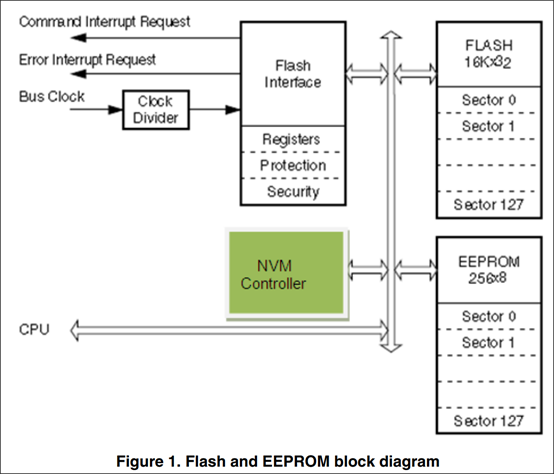

有個flash存儲空間保護寄存器，F(xiàn)PROT0–FPROT3,默認值由應用程序image根據在flash配置字段中編程的值來確定。FPOROTn- 四個寄存器保護Flash的32區域。 Source: https://www.nxp.com/docs/en/application-note/AN4507.pdf1.3. 內存的保護機制：  目前操作系統也可以設置一些區域的不可讀或者寫的機制，也有芯片級內存保護機制，下面仍然以NXP芯片為例。

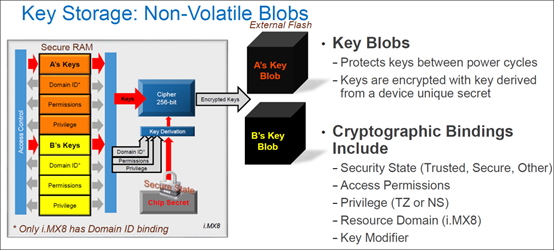

安全存儲區具備嚴格的訪問控制機制，安全存儲區域具備Domain ID，權限級別（TZ or NS）和權限列表(Permissions)，只有硬件訪問時具備這些能力的訪問才能訪問成功，否則會失敗，這個是完全硬件級的訪問控制，可以和Trust Zone和業務的訪問控制權限等配合使用。   Source:i.MX 8Security Overview

2. FOTA(Firmware over the air)

能夠?qū)ζ噲?zhí)行現場軟件更新的優勢已得到充分確立：它將為制造商節省資金，使關鍵錯誤得以立即修復并在其生命周期內隨時向汽車添加引人注目的新功能。理想情況下，對車輛操作至關重要的更新應在后臺無縫且不可見地進行。

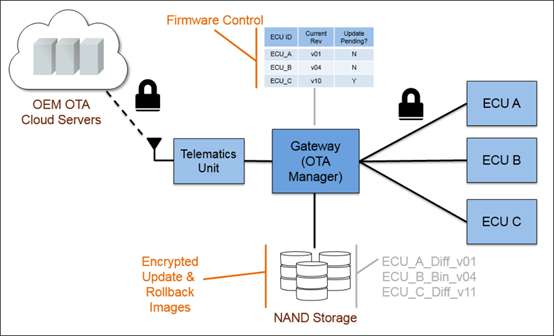

上圖顯示了關鍵組件，這些組件將更新文件從OEM服務器獲取到車輛中的特定ECU。通過蜂窩網絡在單個車輛和服務器之間建立安全連接。這樣就可以將新的，更新的固件安全地發送到車輛的Telematics Unit，然后再發送到OTA Manager。OTA管理器管理車輛內所有ECU的更新過程。它控制固件更新到ECU的分配，并告訴ECU何時執行更新。

這在需要同時更新多個ECU的情況下非常重要。為涉及多個ECU的車輛添加新功能。更新過程完成后，OTA管理器將向OEM發送確認。

可以在運行OTA Manager的ECU上安裝外部NAND閃存，以存儲固件更新，直到需要它們?yōu)橹埂Ｍ獠块W存還可以用于存儲其他車輛ECU的固件備份副本，如果ECU更新出現重大故障，則可以調用該備份副本，從而使ECU沒有任何可用的固件。這些備份副本將通過加密和身份驗證保護來保護，以防止在存儲在外部存儲模塊中的同時對固件進行任何篡改。

OTA管理器包含車輛內每個ECU的表格，其中包括序列號和當前固件版本等信息。這樣，OTA Manager可以驗證到達的固件更新，并確保已授權將其用于該車輛。如果要更新的ECU不具有安全功能，則OTA管理器還將負責解密和驗證傳入的更新。

2.1 ECU的更新過程

完整二進制文件：新固件完整發送。這具有不依賴于先前固件的優點，從而即使先前版本已損壞也可以進行更新。該方法的兩個缺點是傳輸二進制文件所花費的時間以及在接收方ECU中存儲二進制文件所需的空間。許多傳統的ECU在CAN總線上的典型速度為500kbit/ s。

差異文件：在服務器上，OEM將新固件與以前的版本進行比較，并創建一個“差異”文件，其中包含它們之間的差異列表。

根據更改的數量，此文件通常是:

“ A / B”方法（“A/B” approach）：這會使每個ECU上的閃存數量增加一倍，以便它可以在“主”閃存中包含當前固件，并在“第二”閃存中具有用于全新版本的空間。從最終用戶的角度來看，這種方法是理想的，因?yàn)镋CU可以使用主存儲器保持正常運行，而新固件可以在后臺寫入輔助存儲器。更新完成后，ECU在方便的時間使用新更新的固件（在輔助閃存塊中）（例如，在下次啟動時，也可以等待將開關與要更新的其他ECU進行同步） 。由于始終有可用的固件，因此沒有將ECU置于不可操作狀態的危險，因?yàn)槭冀K可以立即“回滾”到先前的可用固件。一個明顯的缺點是在MCU上實現兩倍于執行閃存的成本。

“就地”方法（“In place” approach）：在這種情況下，設備上僅存在固件的一個版本，并且作為更新的一部分擦除并編程了各個塊。當ECU處于正常運行狀態時，更新無法運行-這意味著車輛將在一段時間內無法運行。該時間段主要由重新編程ECU Flash所需的時間決定。車輛中的主要ECU（如發動機控制器）將具有數MB的閃存，如果需要對完整的固件進行重新編程，則可能需要數十秒的時間才能完成。對于OEM廠商來說，這是一個挑戰-客戶是否會接受這樣的事實，即他們無法在長達一分鐘的時間內啟動引擎。A / B方法的增加成本必須與“就地”方法給客戶帶來的不便之間進行權衡。由于“就地”方法中僅存在固件的一個版本，因此更新過程中的錯誤或重置可能很難從中恢復，并且如果未仔細處理，則可能導致模塊（以及汽車）不再功能正常運行，直到在車庫對其進行更新之前，車輛無法使用。

3. 安全診斷（Secure Debug）

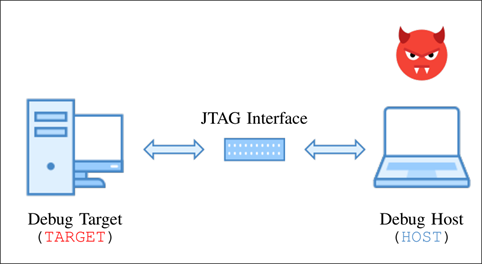

現代處理器配備了基于硬件的調試功能，以促進片上調試過程。    -例如，硬件斷點和基于硬件的跟蹤。    -通常需要電纜連接（例如JTAG [1]）才能使用這些功能。  如果診斷過程沒有合適的安全機制，很容易被黑客利用，如下圖所

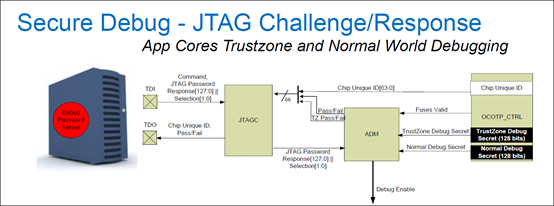

安全JTAG模式通過使用基于挑戰/響應的身份驗證機制來限制JTAG訪問。檢查對JTAG端口的任何訪問。只有授權的調試設備（具有正確響應的設備）才能訪問JTAG端口。未經授權的JTAG訪問嘗試將被拒絕。此功能需要支持基于質詢/響應的身份驗證機制的外部調試器工具（例如Lauterbach Trace32，Arm?RVDS / DS5調試器等）。通常在設備制造期間而不是在開發板上啟用安全JTAG模式。目前很多芯片廠商都提供自己的安全診斷方案，下面僅以NXP為例：

1.用戶通過JTAG接口請求調試

2.SOC以芯片唯一ID響應

3.服務器找到相應的秘密（TZ或normal world）

4.用戶通過JTAG界面提交秘密

5.安全的JTAG模塊將密鑰與預先配置的密鑰進行比較

6.如果匹配，則啟用調試（對于TZ或normal world）

注：

1. 這里的安全診斷是針對芯片的調測，不要跟測試設備通過OBD口和車內ECU進行通訊爭端協議（UDS）進行混淆了。

2. 從安全角度通常建議設備真正投入使用時，應關閉芯片的JTAG口或者其他類型的調測端口。

4. 安全運行環境

安全運行環境主要是指芯片向OS和APP提供安全的隔離的計算環境，以及配套的虛擬機管理程序或者SDK，通常包括芯片計算多分區（Multi Partitions）機制和可信計算環境（Trust zone）

1.ARM Trustzone + 虛擬化

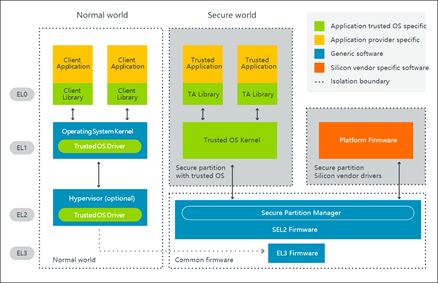

（1）Arm V8.4架構開始引入了Secure EL2擴展，在Secure 世界中增加了對虛擬化的支持。這使得可以在非安全狀態下進行虛擬化的功能進入安全狀態。虛擬化的一個關鍵特性是增加了虛擬機管理程序控制兩階段的地址翻譯過程。

（2）Secure EL1中安全分區具有隔離的地址空間，其他安全分區無法訪問此空間，是一個沙箱環境。

（3）使用Secure EL2安全分區來實現安全世界的虛擬機，安全分區管理器：EL3和Secure EL2中通用的固件負責管理這些安全分區，這里的關鍵組件是安全分區管理器（SPM）

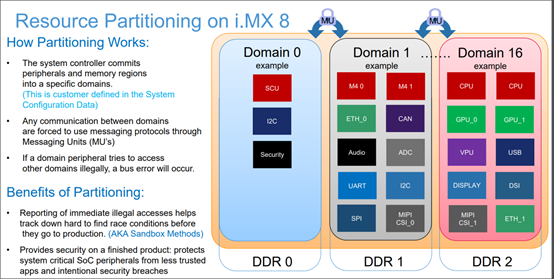

2. 系統資源隔離（以NXP的XRDC特性為例）

1)  什么是分區：

· 資源集合（主/從外圍設備，內存區域）

· 具有域ID和安全屬性

· 內核，外圍設備和內存可以屬于多個分區

2) 分區的工作原理：

· 系統控制器將外圍設備和內存區域提交到特定域中（這是客戶定義的）

· 域之間的任何通信都必須使用消息傳遞協議

· 如果某個域外設試圖非法訪問其他域，則會發生總線錯誤

3)  分區的好處：

· 非法訪問時報告立即的，有助于在投入實際應用之前發現難以追查資源競爭問題（又名沙盒方法）

· 提供成品的安全性：保護系統關鍵的SoC外設免受不太信任的應用程序的攻擊

注：限于篇幅，本文沒有講述Trustzone 技術本身，這方面的技術在網上有大量的論述，本文不再重復。

3. 多核虛擬化

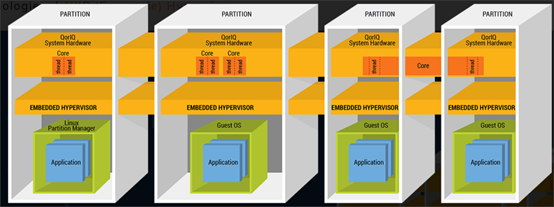

目前很多車載ECU具有多核，每個核可以根據實際需要運行不同ASIL等級的應用程序，也可以把Security和Safety應用嚴格隔離開，或者通過虛擬化技術運行不同的操作系統等。因此多核虛擬化技術應用也會越來越多。第一節講的ARM Trustzone最近的架構已經支持虛擬化技術，下面是NXP虛擬化技術的一個例子.

4. 總結

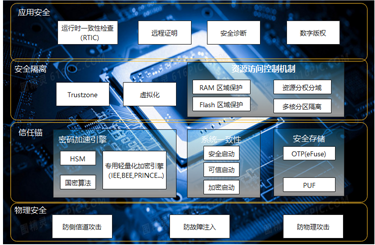

最后我們做個總結，給出一個芯片安全的參考的邏輯架構圖，不同芯片根據應用場景、成本等，支持的能力是不一樣的。
