2024年12月16日，上海——納芯微宣布其SoC產品系列NovoGenius家族迎來新成員——高集成度氛圍燈驅動SoC產品NSUC1500-Q1。

該產品通過集成ARM? Cortex?-M3內核與4路高精度電流型LED驅動，支持16位獨立PWM調光和6位模擬調光功能，能夠實現更精準的調光混色控制，并有效補償光衰現象。此外，NSUC1500-Q1系列也滿足AEC-Q100 Grade 1和CISPR 25 Class 5 EMC標準，確保了產品的高可靠性和靈活性。

這一創新產品將助力打造更高效、更具創新性的智能座艙照明方案，為用戶帶來更加卓越的視覺體驗。

伴隨汽車個性化創新的不斷推進，未來的汽車將不再僅僅是交通工具，而是演變為充滿情感與智能化的移動生活空間。智能座艙的快速發展，進一步激發了終端用戶對更加智能、舒適駕乘體驗的強烈需求。在此背景下，車內氛圍的營造日益受到重視，用戶期望通過氛圍燈與其他座艙應用融合交互，來提升整個座艙的沉浸感和情感連接體驗。

座艙氛圍燈的角色也隨之悄然轉變，它不再局限于傳統的照明與裝飾功能，而是成為了提升駕乘體驗的核心要素。通過個性化的定制、智能響應行駛狀態以及增強的智能互動功能，車內氛圍燈能夠顯著加強駕乘者的沉浸感與歸屬感，為每一位營造出獨一無二的駕乘氛圍。

NSUC1500-Q1是一款高集成度氛圍燈驅動SoC，其內部不僅搭載了ARM? Cortex?-M3處理器核心，配備了4路LED驅動電路，還集成了高精度恒流源、信號控制以及LIN接口，使得每個LED的電流都能夠得到精確控制，完美適配復雜多變的氛圍燈設計需求，支持對大量燈珠進行靈活調控。借助內部的高精度PWM信號，NSUC1500-Q1能夠實現更為細膩平滑的調光與混色效果，并且能夠有效補償RGB氛圍燈因溫度波動和長期使用老化而產生的亮度衰減，確保燈光效果的持久穩定與卓越表現。

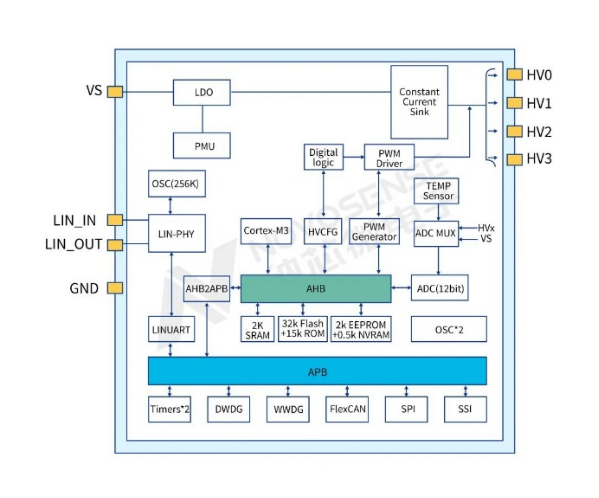

NSUC1500-Q1系統框圖

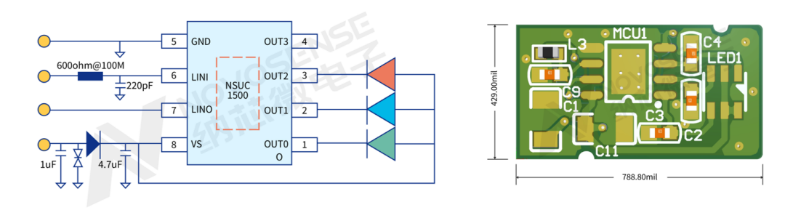

NSUC1500-Q1典型應用框圖

高系統可靠性與保護機制

NSUC1500-Q1在系統可靠性方面表現出色，不僅滿足AEC-Q100 Grade 1的嚴格可靠性標準，而且內置了先進的片上系統級LED診斷與保護功能。這一設計進一步增強了系統的整體可靠性，確保了氛圍燈系統在各種復雜環境下的穩定運行，為用戶帶來更加安心、可靠的駕乘體驗。

卓越的電氣特性與應用靈活性

在電氣特性方面，NSUC1500-Q1展現出了非凡的適應性和靈活性。其LIN端口具備-40V~40V過反壓耐壓能力，確保了在高強度電氣環境下的穩健運行。BVDD引腳則支持-0.3V~40V的耐壓范圍，能夠直接接受汽車電池12V供電，極大地簡化了系統設計流程，并顯著提升了應用部署的靈活性。

集成高精度ADC，提升信號處理能力

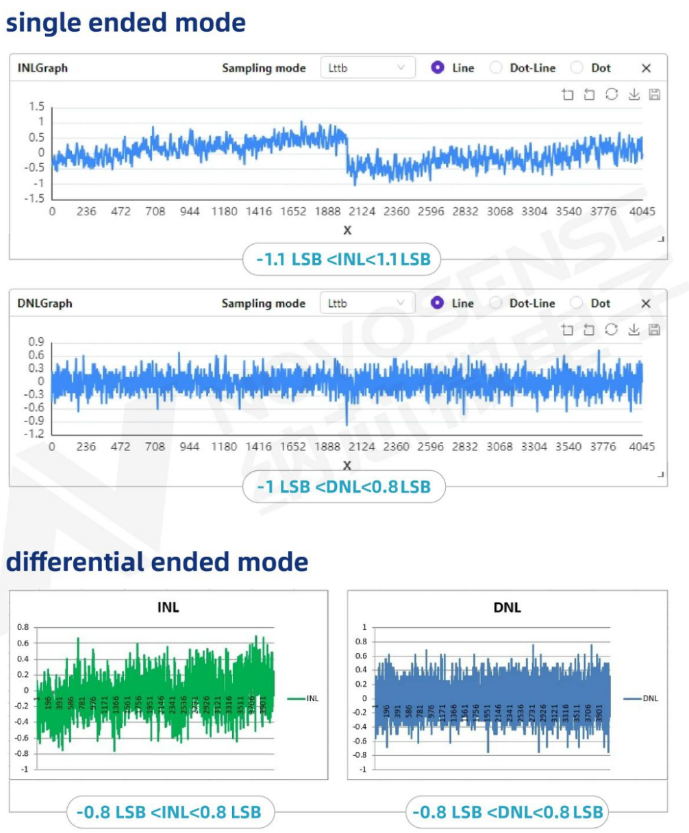

NSUC1500-Q1內置高性能12位SAR ADC，為氛圍燈驅動提供更精準的信號處理支持。在單端模式下，其差分非線性（DNL）控制在-1LSB至0.8LSB之間，積分非線性（INL）則控制在-1.1LSB至1.1LSB范圍內，保證了信號處理的高精度和穩定性。而在差分模式下，NSUC1500-Q1的DNL和INL控制范圍可達到為-0.8LSB至0.8LSB，能夠實現復雜光效場景下更細膩流暢的色彩過渡和亮度調節。

極致BOM簡化，顯著降低成本

納芯微NSUC1500-Q1以其極致精簡的BOM方案，為氛圍燈系統帶來了顯著的成本效益提升與設計優化。除了氛圍燈燈珠外，其外圍電路僅需5個元器件：3個電容器、1個磁珠、1個防反二極管，以及可選的TVS（瞬態電壓抑制）二極管。這一精簡的BOM設計，不僅顯著削減了系統成本，還得以縮小PCB尺寸，實現了系統成本與性能的完美平衡。

EMC性能卓越，縮短設計周期

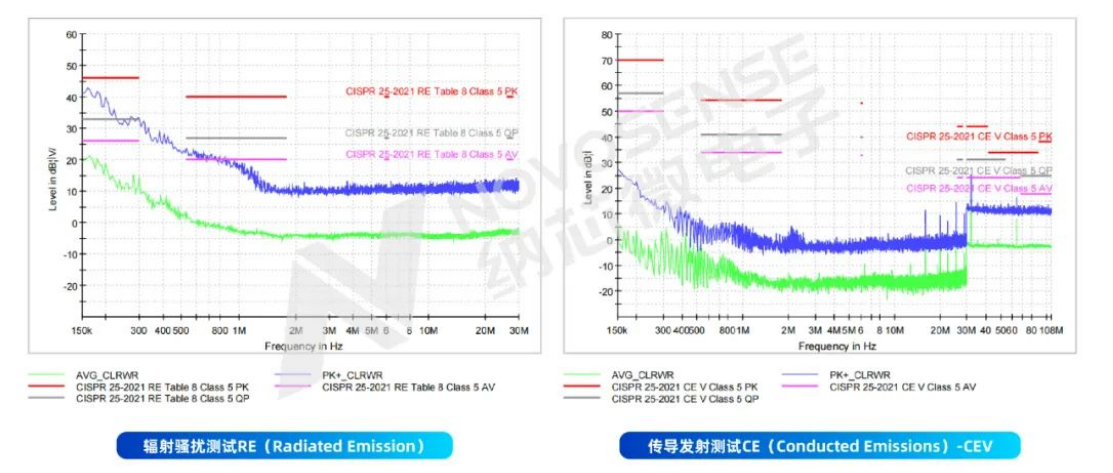

納芯微NSUC1500-Q1還提供了針對環境照明的參考設計，在EMC（電磁兼容性）和熱性能方面進行了優化。NSUC1500-Q1已經按照CISPR 25：2021標準完成了汽車EMC/EMI各項測試，并以最高等級要求Class 5成功通過測試。其卓越的EMC性能確保了產品在復雜電磁環境下的穩定運行。此外，針對特定應用的參考設計不僅經過精心優化，還充分考慮了客戶的實際需求，從而極大縮短了客戶的開發周期，為客戶節省了寶貴的時間和資源。

Cortex-M3核心，提升可擴展性

納芯微NSUC1500-Q1采用Arm? Cortex?-M3核心，并在此基礎上融入了豐富的可擴展性（包括存儲和封裝選項），不僅支持靈活的平臺設計，也為環境照明應用提供了具有高性價比的解決方案。

NSUC1500-Q1的主要特性

32位ARM? Cortex?-M3
32 KB閃存，2 KB SRAM，2 KB EEPROM，15KB ROM集成UDS引導加載程序
片上高精度晶振，主頻為32MHz
35KHz 低功耗和低速時鐘
工作電壓范圍6.0V~28V4路高精度電流型LED驅動，最高驅動電流達64mA
支持16位獨立PWM調光和6位模擬調光
1路12位高精度ADC，采樣速率高達1.5Msps
LIN PHY支持LIN2.x標準和SAE J2602
支持多種故障診斷，如LIN診斷、RGB診斷和供電電壓監測，支持熱關斷功能
休眠模式典型功耗20μA
滿足AEC-Q100 Grade 1標準
封裝：QFN20/SOP8/HSOP8
