* @author    Maoxiao Hu

* @version   V1.0.0

* @date       Dec-2014

******************************************************************************

* < COPYRIGHT 2014 ISE of SHANDONG UNIVERSITY >

*******************************************************************************

**/

上接博客《使用eclipse與jLink V8調試exynos 4412 u-boot》，以下簡稱《博客1》。

提前聲明：經過本人親自測試與修改，用JLink是完全可以實現uboot調試的。

在《博客1》中初步實現了調試環境的搭建，但是經過實驗，出現的問題很多：

1、沒有考慮eMMC中代碼/數據完全被破壞，無法啟動的情況。

2、如果只使用三星提供的BL1燒寫到TF卡上啟動，JLink無法探測到CPU。

3、eclipse自動匹配匯編/源碼錯誤，造成無法識讀。

據分析原因或解決方法如下：

1、eMMC中數據/源碼被完全破壞，需要從TF/SD卡啟動，制作方法參考我的另一篇博客《［小知識］如何在Mac下使用TF/SD 卡制作Exynos 4412 u-boot啟動盤》。

2、CPU無法被探測的原因可能是電源管理芯片未給4412的CoreSight所在的IP核供電，JTAG口Vref引腳無參考電壓輸出，JLink探測不到這個參考電壓無法確定CPU的高低電平范圍。

3、board文件夾下只保留samsung子文件夾，cpu文件夾下只保留arm_cortexa9子文件夾，刪除其它架構文件夾即可。

一、制作可以連接Jlink調試器的最小啟動盤

為了解決上面第二個問題，我們需要在制作TF卡啟動盤的時候，除了燒寫B(tài)L1，還需要燒寫另外一段使能電源管理芯片（PMC）的BL2，但是這個BL2只是使能PMC，無其它任何代碼。

修改start.s開頭部分如下：

然后編譯uboot，燒寫B(tài)L1和CodeSign4SecureBoot文件夾下生成的checksum_bl2_14k.bin。注意此時一個可以連接JLink調試的TF卡就制作完成了，在以后整個u-boot調試階段這個啟動盤都不需要再動！

二、暫時修改代碼基地址

修改board/samsung/smdkc210/config.mk

TEXT_BASE = 0x02023400

同時取消lowlevel_init.S中的check_mem定義

原因參看《Exynos4412_iROM_Secure_Booting_Guide_Ver.1.00.00.pdf》圖3-1。

三、去掉MMU使能函數

mmu_on

四、eclipse里替換以下gdb初始化命令

target remote localhost:2331
monitor sleep 10
monitor halt
monitor sleep 500
load
break _start

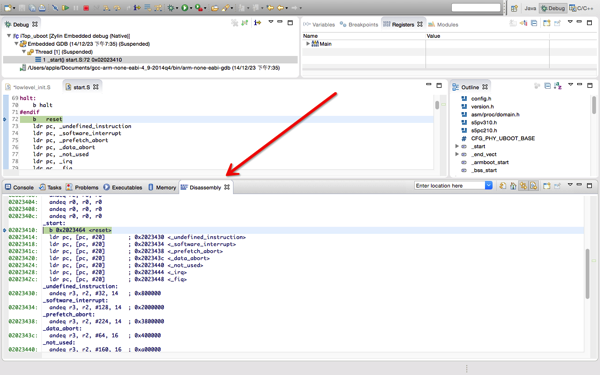

補充：如果eclipse中的源碼經過調整顯示仍然錯誤，不用管它，直接看eclipse下方的匯編區，匯編區的源碼顯示是一定正確的。

做完以上幾點后，uboot的調試就可以完美進行了，剩下的問題基本都是代碼問題。

仍然存在的問題：

當調試到uboot中時鐘初始化代碼時，JLink會失去連接，估計是時鐘的調整直接影響了CoreSight模塊，JLink被迫與CPU斷開。

所以，時鐘初始化在uboot調試階段，需要直接放到gdb初始化命令中做，待其它部分都調試完成，再轉移uboot代碼當中。

以上腳本會在以后博客中放出（以完成請參看《JLink V8初始化exynos4412腳本》）。

附：

1、三星BL1.bin下載 密碼：7jpr

2、制作好的checksum_bl2_14k.bin下載 密碼：av3y
