前言
STM32中斷非常強大，每個外設都可以產生中斷
提示：以下是本篇文章正文內容
一、NVIC 簡介
NVIC 是嵌套向量中斷控制器，控制著整個芯片中斷相關的功能，它跟內核緊密耦合，是內核里面的一個外設。
1.NVIC 寄存器簡介
NVIC 結構體定義，來自固件庫頭文件：core_cm3.h
在配置中斷的時候我們一般只用 ISER、ICER 和 IP 這三個寄存器，ISER 用來使能中斷，ICER 用來失能中斷，IP 用來設置中斷優先級。
2.NVIC 中斷配置固件庫
固件庫文件 core_cm3.h 的最后，還提供了 NVIC 的一些函數，這些函數遵循 CMSIS 規則
二、 優先級的定義
1.優先級定義
在 NVIC 有一個專門的寄存器：中斷優先級寄存器 NVIC_IPRx，用來配置外部中斷的優先級，IPR 寬度為 8bit，原則上每個外部中斷可配置的優先級為 0~255，數值越小，優先級越高。

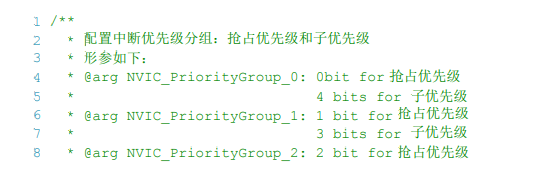

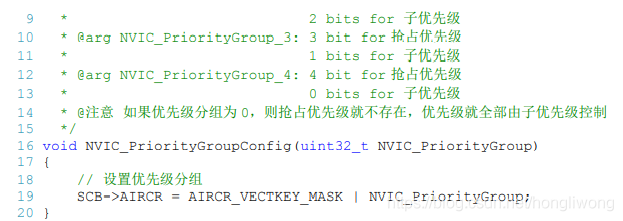

2. 優先級分組
優先級的分組由內核外設 SCB 的應用程序中斷及復位控制寄存器 AIRCR 的PRIGROUP[10:8]位決定，F(xiàn)103 分為了 5 組，具體如下：主優先級=搶占優先級
三、中斷編程步驟
1.使能外設某個中斷
具體由每個外設的相關中斷使能位控制。
2.初始化 NVIC_InitTypeDef 結構體
1 typedef struct {
2 uint8_t NVIC_IRQChannel; // 中斷源
3 uint8_t NVIC_IRQChannelPreemptionPriority; // 搶占優先級
4 uint8_t NVIC_IRQChannelSubPriority; // 子優先級
5 FunctionalState NVIC_IRQChannelCmd; // 中斷使能或者失能
6 } NVIC_InitTypeDef;
1）NVIC_IROChannel：用來設置中斷源，不同的中斷中斷源不一樣，且不可寫錯，即使寫錯了程序也不會報錯，只會導致不響應中斷。具體的成員配置可參考 stm32f10x.h 頭文件里面的 IRQn_Type 結構體定義，這個結構體包含了所有的中斷源。
2）NVIC_IRQChannelPreemptionPriority：搶占優先級，具體的值要根據優先級分組來確定，具體參考表格 17-5 優先級分組真值表 。
3）NVIC_IRQChannelSubPriority：子優先級，具體的值要根據優先級分組來確定，具體參考表格 17-5 優先級分組真值表 。
4）NVIC_IRQChannelCmd：中斷使能（ENABLE）或者失能（DISABLE）。操作的是 NVIC_ISER 和 NVIC_ICER 這兩個寄存器。
3.編寫中斷服務函數
在啟動文件 startup_stm32f10x_hd.s 中我們預先為每個中斷都寫了一個中斷服務函數，只是這些中斷函數都是為空，為的只是初始化中斷向量表。實際的中斷服務函數都需要我們重新編寫，為了方便管理我們把中斷服務函數統一寫在 stm32f10x_it.c 這個庫文件中。
