一、簡介

本文以STM8S103F3P6編程為例，介紹STM8S103F3P6定時器2捕獲周期

二、實驗平臺

電腦平臺：Windows7 64位旗艦

編譯軟件：IAR

硬件平臺：STM8S103F3P6

四、實驗前提

1、在進行本文步驟前，請先安裝IAR EWSTM8-EV-1311版本；準備好STM8S103F3P6硬件平臺。

五、基礎知識

暫無

六、源碼地址

七、關聯文章

鏈接：http://blog.csdn.net/qq_18842031/article/details/74937222

鏈接：http://blog.csdn.net/qq_18842031/article/details/77104097

八、實驗內容

1.系統時鐘初始化為內部16M

CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV1); //時鐘初始化時鐘為1分頻 16M 2分頻8M

2.初始化定時器2設置PD3為捕獲輸入

void Init_Timer2(void)

{

GPIO_Init(GPIOD, GPIO_PIN_3, GPIO_MODE_IN_FL_NO_IT);//輸入無中斷

TIM2_DeInit();

TIM2_TimeBaseInit(TIM2_PRESCALER_16, 10000-1); //16分頻， 1MHZ 10000 = 10ms 溢出

TIM2_ICInit(TIM2_CHANNEL_2, TIM2_ICPOLARITY_RISING, TIM2_ICSELECTION_DIRECTTI, TIM2_ICPSC_DIV1, 0x00); //設置通道設置輸入捕獲上升觸發捕獲輸入引腳輸入捕捉預定標器濾波

TIM2_ClearFlag(TIM2_FLAG_CC2); //指定要清除的標志

TIM2_ITConfig(TIM2_IT_UPDATE, ENABLE); //使能向上計數功能

TIM2_ITConfig(TIM2_IT_CC2, ENABLE); //使能輸入捕獲通道2

TIM2_Cmd(ENABLE);

}

3.編寫主函數

void main(void)

{

CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV1); //內部時鐘16M

Init_UART1();

Init_Timer2();

enableInterrupts();

while(1);

}

4、編寫中斷服務函數

uint8_t fet;

INTERRUPT_HANDLER(TIM2_UPD_OVF_BRK_IRQHandler, 13)

{

fet++;

TIM2_ClearITPendingBit(TIM2_IT_UPDATE);

/* In order to detect unexpected events during development,

it is recommended to set a breakpoint on the following instruction.

}

/**

* @brief Timer2 Capture/Compare Interrupt routine.

* @param None

* @retval None

INTERRUPT_HANDLER(TIM2_CAP_COM_IRQHandler, 14)

{

if(TIM2_GetITStatus(TIM2_IT_CC2) != RESET) //如果CH2邊沿觸發

{

static uint8_t buf[12];

static uint16_t set_num1,set_num2;

static uint8_t timer1,timer2;

static uint8_t num;

uint8_t len = 0;

uint16_t fre = 0;

num++;

if(num == 1)

{

set_num1 = TIM2_GetCapture2();

timer1 = fet;

}

else if(num == 2)

{

num = 0;

set_num2 = TIM2_GetCapture2();

timer2 = fet;

fet = 0;

fre = 1000000 / ((timer2*10000+set_num2) - (timer1*10000+set_num1));

buf[len++]=fre/10000%10+'0';

buf[len++]=fre/1000%10+'0';

buf[len++]=fre/100%10+'0';

buf[len++]=fre/10%10+'0';

buf[len++]=fre%10+'0';

buf[len++]= 'n';

UART1_Send(buf,6);

}

TIM2_ClearITPendingBit(TIM2_IT_CC2);

}

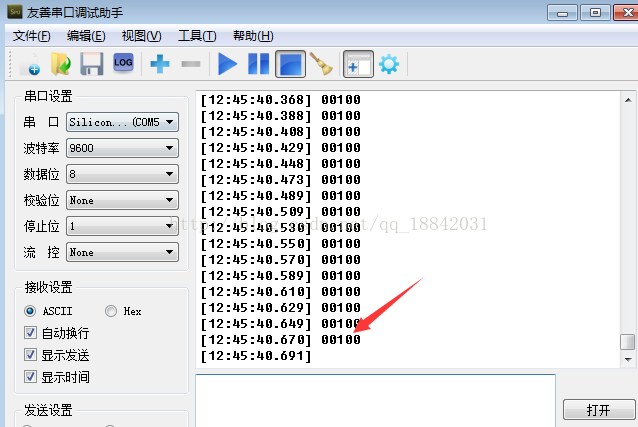

5、結果

輸出100Hz，實驗成功。
