簡介：
我們這節課的主要內容有：
·時鐘源與時鐘信號
·時鐘部分的控制寄存器
·程序中對時鐘的操作

1，時鐘源與時鐘信號

MSP430f149有著豐富的時鐘源，作為一代超低功耗的MCU，可以在不同的場合，不同的應用環境下為不同的系統時鐘選擇不同的時鐘源，并對這些時鐘源進行多種多樣的操作。對于MSP430來說，其時鐘系統由低速晶體振蕩器LFXT1、高速晶體振蕩器XT2和數控振蕩器DCO組成。

而三個時鐘發生系統所產生的時鐘經選擇和處理后將分別作為輔助時鐘ACLK、主系統時鐘MCLK和子系統時鐘SMCLK。

MSP430這種多時鐘源、多系統時鐘的特點，使得它能夠很容易實現系統的超低功耗和功耗控制：當系統需要進行數據處理或運算時，用戶可以選擇時鐘頻率較高的高速晶體振蕩器XT2作為系統主時鐘MCLK；當系統處于空閑狀態時，用戶可以設置降低系統頻率、關閉外圍功能模塊設置可以關閉CPU以降低系統的功耗。

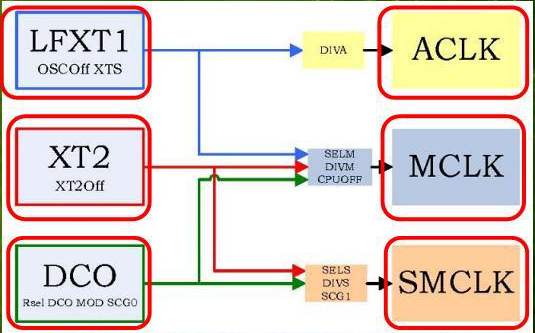

2，時鐘源

MSP430包含三個時鐘源：

※LFXT1：低頻率晶體振蕩器，可以是時鐘晶振（32768Hz）或是標準高頻率的晶體振蕩器或陶瓷諧振器，LFXT1受OSCOff和XTS控制位控制；

※XT2：標準晶體振蕩器或陶瓷諧振器，也可以是外部輸入的時鐘信號源，XT2的最高頻率為8MHz，XT2只受XT2Off控制位控制；

※DCO：集成在片內的數控RC振蕩器，DCO受Rsel、DCO、MOD和SCG0控制位控制。

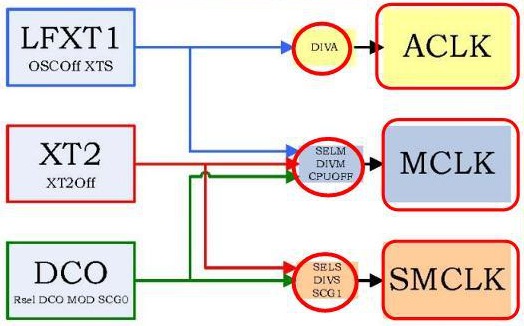

3，時鐘信號

MSP430的時鐘模塊可以提供三種時鐘信號：

※ACLK：輔助時鐘，按照圖中的時鐘模塊結構，ACLK由LFXT1時鐘源經過DIVA選擇分頻系數后取得；

※MCLK：系統主時鐘，SELM控制位負責MCLK的來源選擇，用戶可以選擇LFXT1或XT2或DCO。經過DIVM選擇分頻系數后作為系統主時鐘，也可以選擇CPUOff來選擇禁止MCLK時鐘；

※SMCLK：系統輔助時鐘，SELS控制位負責SMCLK的來源選擇用戶可以選擇XT2或DCO，經過DIVS鉆澤分頻系數后作為系統輔助時鐘，也可以選擇SCG1來選擇禁止SMCLK。

4，低速晶體振蕩器LFXT1

MSP430f149等所有MSP430F1xx系列的MCU都包含了LFXT1，LFXT1也可以連接高速，但一般LFXT1是指32768Hz的時鐘晶振，并且MSP430f149中集成了低頻率晶振所需要的諧振電容。

但是需要注意的是，在低頻模式下當供電電壓Vcc<2.5V時，需要在XOUT和Vss端接入5.1M歐的電阻；在高頻模式下，當Vcc>2.5V時，最高可使用4MHz晶體振蕩器或陶瓷諧振器，當Vcc>2.8V時，最高可以使用8MHz晶體振蕩器或陶瓷諧振器。

5 ，低速晶體振蕩器LFXT1控制位

系統發出上電清除信號后OSCOff復位、即LFXT1開始工作，用戶可以使用LFXT1作為MCLK或者SMCLK。

LFXT1包含兩個控制位，OSCOff和XTS：

1、OSCOff：該控制位位于SR寄存器中的第5位，對其置位可以使芯片內的LFXT1電路停止工作，以降低系統功耗；

2、XTS：該控制位位于BSCTL1寄存器中的第6位，對其置位可以是LFXT1工作于高頻模式，在高頻模式下需要外接諧振電容。

6，高速晶振振蕩器XT2

MSP430F149包含了告訴晶振振蕩器，在使用XT2時必須外接諧振電容，當Vcc>2.5V時，最高可使用4MHz晶振振蕩器或陶瓷諧振器，當Vcc>2.8V時，最高可以使用8MHz晶振振蕩器或陶瓷諧振器。

XT2只包含一個控制寄存器XT2Off：

XT2Off：該控制位位于BSCTL1寄存器中的第7位，對其置位可以使XT2振蕩器關閉。

7，數控RC振蕩器DCO

MSP430F149的DCO系統由可以選擇內部或外部電阻的直流發生器、數控振蕩器、調制器等部分組成，DCO模塊中包含了如下的控制器：

1、DCOR：該位位于BCSCTL2的第0位，用來選擇DCO內部電阻或者外部電阻，由于DCO的振蕩頻率取決于通過電阻流入直流發生器的電流大小，因此除使用MSP430F149的內部電阻之外，用戶可以選擇外接的電阻。對DCOR位置位則為選擇外接電阻；

2、Rsel：包含RSEL2、RSEL1和RSEL0三位，分別位于BCSCTL1的第2位、第1位和第0位，由于DCO的振蕩的特點，MSP430F149中集成了8個電阻以產生8種DCO頻率，電阻的選擇受Rsel三個控制位的控制，Rsel=7時產生頻率最高，Rsel=0時產生的頻率最低；

3、DCO：包含DCO2、DCO1和DCO0三位，定義了DCO的微調頻率，DCO=7時DCO產生的頻率最高，DCO=0時DCO產生的頻率最低；

4、MOD：包含MOD.4~MOD.0五位，定義了在32個固有DCO振蕩周期中南插入的一個新的周期的次數，相當于將DCO頻率調整為Fdco乘2的32分之MOD的次方。

8，時鐘部分的控制寄存器

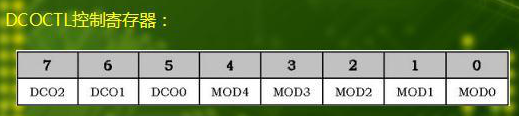

8.1DCOCTL控制寄存器

前面對LFXT1、XT2和DCO的控制寄存器分別作了一些介紹，在時鐘部分中還包括為MCLK、ACLK和SMCLK提供時鐘源的控制位，時鐘部分包括DCO、BCSCTL1和BCSCTL2三個控制寄存器。

我們現在看到的是DCOCTL控制寄存器。詳細的內容我們已經在上一節中講過了，現在我們稍作講解。

DCO是控制DCO的微調頻率，DCO=7時DCO的輸出頻率最高；

MOD是控制DCO的輸出調制度。

8.2BCSCTL1控制寄存器

現在來說說BCSCTL1控制寄存器的各位的作用：

XT2OFF：控制XT2振蕩器的關閉和開啟。置位1：XT2振蕩器關閉；置位0：XT2振蕩器開啟。

XTS：控制LFXT1的晶振工作模式。置位1：LFXT1工作在高頻模式；置位0：LFXT1工作在低頻模式（32768Hz）。

DIVA1|DIVA0：選擇ACLK的分頻系數。置位3：ACLK的分頻系數為8；置位2：ACLK的分頻系數為4；置位1：ACLK的分頻系數為2；置位0：不分頻。

XT5V：該位必須為0.

RSEL2|RSEL1|RSEL0：選擇內部電路，對DCO頻率進行主要控制。置位7：選擇最高頻率對應的電阻；……（省略號）置位0：選擇最低頻率對應的電阻。

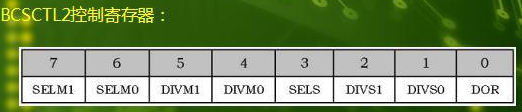

8.3 BCSCTL2控制寄存器

接下來我們講講BCSCTL2控制寄存器的各位作用：

SELM1|SEML0：MCLK時鐘源選擇。3：選擇LFXT1作為MCLK的時鐘源；2：選擇XT2作為MCLK的時鐘源；1,0：選擇DCO作為MCLK的時鐘源.

DIVM1|DIVM0：選擇MCLK的分頻系數。3：選擇分頻系數為8；2：選擇分頻系數為4；1：選擇分頻系數為2；0：不分頻。

SELS：SMCLK時鐘源選擇。1：選擇XT2作為SMCLK的時鐘源；0：選擇DCO作為SMCLK的時鐘源。

DIVS1|DIVS0：選擇SMCLK的分頻系數。3：選擇分頻系數為8；2：選擇分頻系數為4；1：選擇分頻系數為2；0：不分頻。

DOR：選擇內部電阻或者外部電阻。1：使用外部電阻；0：使用內部電阻。

8.4PUC后各控制寄存器狀態

系統在PUC后，系統時鐘相關各個寄存器的值和時鐘狀態如下：

DCOCTL：0x60，即（DCO1|DCO0）

BCSCTL1：0x84，即（XT2OFF|RSEL2）

BCSCTL2：0x00

總之系統上電清除后：

※LFXT1工作在低頻模式下；

※LFXT1不分頻作為ACLK；

※DCO設定為DCO1+DCO0；

※DCO使用芯片內部電阻；

※Rsel設定為RSEL2;

※XT2關閉；

※DCO不分頻作為MCLK和SMCLK。
