引言
CortexM0/M0+是RISC類型的低端ARM內核,其指令集與高端ARM兼容,在性能、功耗和價格方面遠優于傳統的以8051、68S08/12等為代表的8/16位CISC(復雜指令流)CPU。目前,各半導體廠商紛紛以之替代原有的8/16位MCU內核,32位ARM MCU全面替代8/16位MCU已是大勢所趨。
CortexM0+將CortexM0的3級流水線簡化為2級,并進一步降低功耗、提高性能,這些優點使得CortexM0+成為目前8/16位處理器較好的替代者。不過
替代8/16位MCU的低端ARM往往內存資源非常有限,目前典型的CortexM0/M0+ MCU往往僅有2 KB、4 KB或8 KB,最多16 KB片內RAM。Flash一般也不大于64KB。對這類MCU編程,使用短指針變量就夠了。而目前ARM處理器的集成開發環境(IDE)中的C編譯器,延續CortexM3/M4的使用傳統,仍使用32位長指針變量。這無形中多占用了1倍的RAM資源。這里以飛思卡爾ARM CortexM0+處理器中的Kinetis 系列MCU為例,說明如何使用16位短指針替代32位長指針,以便在將原有的以8/16位MCU為核心的產品升級到采用32位ARM內核時,不增加系統開銷。特別是若使用了實時操作系統,系統的內存會更加緊張。在專門面向CortexM0/M0+的集成開發環境(IDE)推出前,可使用本文提供的替換方法,以降低系統的RAM開銷,提升系統的性能。
1 指針替換原理
32位ARM內核的內部寄存器都是32位的,其尋址空間可以達到4 GB,通常也應使用32位的地址指針。但在數據空間、程序空間和I/O空間都不大于64 KB的情況下,可以采用1個32位基地址加1個16位偏移量的方法,合成ARM需要的長指針。
以CortexM0+為內核的MCU,其SRAM、FLASH很少超過64 KB,一般使用16位的偏移量指針就能滿足需要。
以Freescale公司的KL25Z128 MCU為例,有16 KB SRAM和128 KB FLASH存儲空間。其SRAM的地址范圍是0x1FFF_F000~0x2000_2FFF[1],使用16位的偏移量指針便可以滿足尋址范圍的要求。

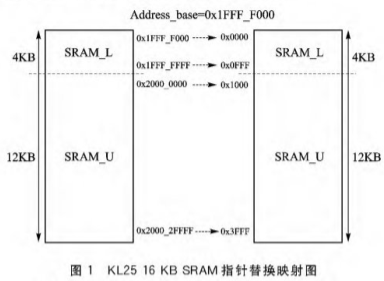

圖1說明了長指針替換方法的基本原理,通過使用一個32位的RAM基地址,完成原始32位絕對地址與相對基地址的16位相對偏移地址的相互轉化。
其轉化關系如下所示:
Address_32bits=Address_16bits+Address_base(1)
Address_16bits=Address_32bits-Address_base(2)
對于KL25Z128 ,Address_base基地址值可選擇為0x1FFF_F000。通過以上方法的轉化,32位的地址空間0x1FFF_F000~0x2000_2FFF(16 KB)可以轉化為16位的地址空間0x0000~0x3FFF(16 KB)。
2 指針替換方案
2.1 常量形式實現方案
以下使用Freescale公司推薦的IDE CodeWarrior v10.5予以說明。
typedef unsigned short pointer_16;
#define address_base 0x1ffff000Lu
/*定義基地址*/
#define addr_16(pt_addr_32)((unsigned short)((unsignedint)pt_addr_32 - address_base))
/*32位地址指針轉換為16位地址“指針”*/
#define addr_32(pt_addr_16)((unsigned int)((unsigned int)pt_addr_16 + address_base))
/*16位地址“指針”轉換為32位地址“指針”*/
程序中利用宏定義了一個32位常數的基地址,顯然也可以使用一個全局變量或寄存器變量來存儲基地址。在將長指針變量pt_addr_32轉化為16位地址“指針”時,需先將指針變量pt_addr_32做強制類型轉化,變?yōu)?2位無符號數后再進行基地址扣除的計算。該段代碼還聲明了一個16位無符號數的數據類型pointer_16,用來定義或存儲16位地址偏移量,例如使用如下語句來定義一個16位的指針變量:
pointer_16 pt16_data = addr_16(&data);
pt16_data的值便是指向data的16位“指針”(轉化而成的16位地址偏移量值),編譯器編譯出的匯編代碼如下所示:
69pt16_data = addr_16(&data);
00000a06:ldr r3,[pc,#72]//R3指向data
00000a08:uxth r2,r3//16位 R3送32位 R2
00000a0a:adds r3,r7,#4//R3指向pt16_data
00000a0c:movs r1,#128//R1 = 0x80
00000a0e:lsls r1,r1,#5//生成基地址補碼
00000a10:adds r2,r2,r1//R2=32位指針-基地址
00000a12:strh r2,[r3,#0]//存儲R2低16位
00000a50:1FFF_F020//存儲data地址
需要將16位地址轉化為長指針時,以下面的整型數據賦值操作為例:
int temp = *(int*) (addr_32(pt16_data));
數據data的值賦值給了變量temp,其中int數據類型可以替換成任意其他的數據類型(例如unsigned int、unsigned short、short、unsigned char、char等)。
2.2 高組寄存器優化方案
CortexM系列內核是專門為ARM MCU設計的,僅支持無條件執行的Thumb指令。CortexM0/M0+使用ARMv6指令集,而CortexM3/M4使用ARMv7指令集。ARMv6 對ARMv7做了高度簡化,僅保留了其中56條指令。指令中除個別32位指令外,都是16位指令。CortexM0/M0+的內部寄存器結構與高端ARM兼容,但低端MCU應用往往不需要那么多寄存器,CortexM0/M0+僅提供了R0~R12共13個通用寄存器。這些通用寄存器分為兩部分:低組寄存器(Low registers,R0~R7),高組寄存器(High registers,R8~R12)[2]。CortexM0/M0+犧牲了大量面向高組寄存器的指令,盡量減少32位指令的使用。實際上CortexM0/M0+的指令集中僅有以下3條指令支持高組寄存器R8~R12:
MOV ADD CMP 這里Rd和Rm之一可以是高組寄存器。可以看出,對于高組寄存器,ARMv6僅保留了高低組寄存器間數據傳遞、不影響標志位的加法運算和單獨的地址比較這3種操作,其用處顯然是為了支持將高組寄存器用于地址運算。 目前基于gcc的主流ARMC編譯器對CortexM0/M0+的高組寄存器采取盡量不予使用的策略,在定義指針變量時,僅使用長指針。而分析ARMv6指令集的設計初衷,顯然應該用高組寄存器和相關指令。這對于旨在替代8/16位MCU的低成本ARM器件非常必要。 實際上,應用程序中可通過MOV指令將R8~R11初始化成“寄存器常數”,而以后不再改變它們的值。例如可以令: R8,= 0用于低寄存器的快速清零 R9,=RAM基地址用于拼接長指針 R10,= I/O模塊基地址 R11,=庫函數基地址 當FLASH存儲器空間不大于64 KB時,函數指針無需設定基地址,可以直接使用低16位作為16位指針。對于超過64 KB的FLASH,可以使用庫函數基地址,采用類似分頁的方法實現16位指針替換。 最后一個高組寄存器R12可在響應中斷時和R0~R3,PC、SP一同自動入棧,是用戶可以使用的寄存器變量。 2.1節中提出的宏定義方案形式上簡單清楚,但展開后需要多條指令才能完成。將Address_base作為寄存器變量,存放在R8~R12中的某個高組寄存器中,而不是使用宏定義常量或全局變量。由于C語言不能直接對通用寄存器進行操作,需通過將匯編嵌入到C語言中實現長指針的替換。在程序初始化時,將R8~R12中的一個寄存器初始化為Address_base的值,例如下面給出的語句: asm("LDR r1, =0x1ffff000"); //R1=基地址 asm("MOV R9, R1"); //R9=R1,即基地址 R9寄存器初始化后無需再修改,是一個“寄存器常數”。對于已經存儲在R0中的長指針,則使用如下匯編代碼,很容易將其轉化為16位地址: asm("MOV R1, R9");//R1=基地址 asm("SUB R0, R0, R1"); //R0=R0-R1,R0低16位即16位 //短指針值 代碼首先將R9寄存器存儲的基地址轉移到R1寄存器,隨后利用單條指令完成從R0寄存器所存長指針值減去R1中存儲的基地址,并將所得結果保存在R0中。執行完成后,R0低16位便是轉化后的16位地址。16位地址轉化為長指針是類似的轉化形式(SUB指令換為ADD指令),在此不再贅述。這種方法充分利用了內核提供的高組寄存器,并且簡化了指針轉化的算法,減少了所需指令的數目,提高了運行效率,縮短了轉換時間,降低MCU因指針替換而產生的時間損失。轉換所需指令數目也壓縮到兩條,減少轉換過程所帶來的額外指令代碼的存儲空間開銷。 3 指針替換結果 μC/OS(含μC/OSII、μC/OSIII)是適用于低成本MCU的多任務實時內核。以μC/OS為例,當最大任務數為10時,整個內核需使用12個全局指針型變量,而非指針型變量僅需占用8字節RAM空間。若使用默認的長指針模式,共需12×4+8=56字節;若改用短指針,則需使用12×2+8=32字節。任務數目、任務間通信機制增多時,指針變量的使用將更頻繁,本文介紹的方法所節約的RAM空間也更加顯著。在CortexM0/M0+處理器替代8/16位MCU的應用中,非常有必要使用短指針。 最新版本的μC/OSIII針對帶有計算前導零硬件指令(CLZ)的CortexM3/M4處理器進行了重大改進,提高了其優先級任務搜索的效率。但CortexM0/M0+的ARMv6指令集簡化掉了CLZ指令,故不適宜使用μC/OSIII。這里以運行μC/OSII v2.92(最多256個任務)為例,說明指針替換效果。實際上對于內存緊張的MCU,μC/OSII v2.82及以下的版本(最多64個任務)就足夠用了。 μC/OSII每個任務都需要使用任務控制塊TCB(Task Control Block)的數據結構,來維護任務相關的信息[3]。在μC/OSII v2.92中,每個任務的TCB數據結構包含9個指針變量,采用本文描述的16位指針替換方法后,每個任務控制塊均可以節省18字節的RAM空間。在μC/OSII中還存在很多數據結構,均包含著大量的指針變量。這些數據結構采用本文描述的方法所節約的RAM空間如表1所列。 表1 μC/OSII數據結構內存占用情況對比 注:其中X為OS_LOWEST_PRIO,由用戶進行配置,典型值為63。表中內存占用大小是筆者根據ucos_ii.h文件進行統計的,實際占用內存可能會由于用戶配置不同而略有差異。 可以看出,以16位短指針替代ARM編譯器默認的32位長指針,能使CortexM0/M0+ MCU對RAM資源的占用接近8/16位MCU。這一點對“全面替代”是十分重要的。 70 結語 以ARM CortexM0/M0+為內核的32位MCU以其性能、功耗和價格的優勢,“全面替代”以8051/52、68S08/12等為代表的8/16位MCU已是大勢所趨。而目前主流ARM IDE中的C編譯器僅支持長指針變量。若將原有的8/16位MCU應用程序移植到內存資源相當?shù)腁RM MCU上,大量長指針變量的使用可能會導致RAM資源不足,而改用更大內存的MCU無疑會增加產品成本。通過使用CortexM0/M0+內核的高組寄存器操作指令,可以實現長短指針的轉換,極大地節約RAM占用量,為既有應用的順利移植提供幫助。 當然,長短指針的轉換操作會帶來額外的運行時間的開銷,轉換指令也帶來代碼存儲量的增加。在一定程度上,這種方法是通過增加程序存儲量和運行周期的代價來換取數據存儲量的減少。由于ARM精簡指令集的結構,其指令編碼長度和執行速度上都有提升,可以部分抵銷程序存儲量和運行周期的開銷,而數據存儲量的矛盾則更加突出和棘手。本文介紹的方法對此作出了有益嘗試。 本文介紹的方法需要對已有代碼進行一定的改造,筆者希望ARM編譯器能盡快提供面向CortexM0/M0+內核的短指針優化編譯選項,為完成ARM對8/16位MCU內核的“全面替代”提供良好的支持。
