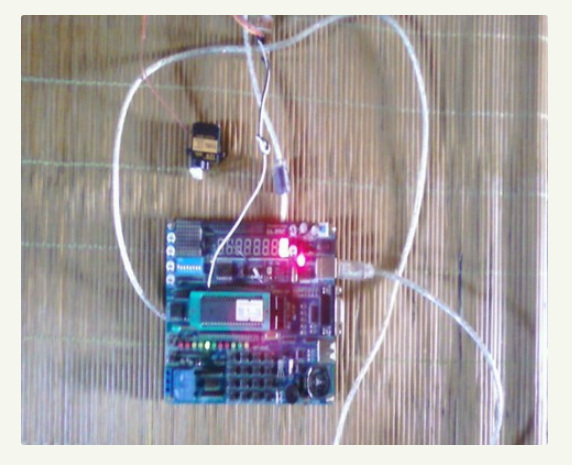

簡介：這里用到PCF8591 ADDA芯片和51單片機和一個電位器。通過控制電位器，產生PWM波，控制舵機旋轉。并在數碼管上顯示角度。

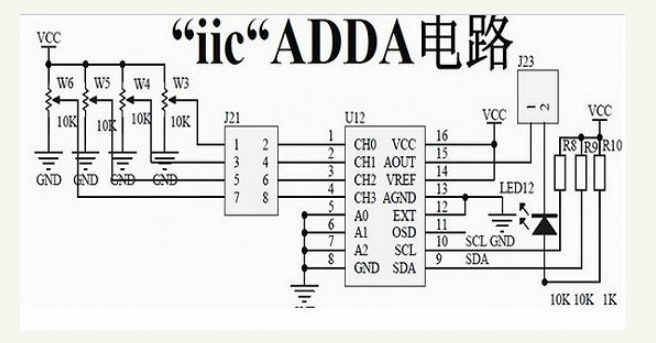

電路圖

這是程序，、

/*-----------------------------------------------

名稱：IIC協議 PCF8591ADDA轉換

內容：此程序通過IIC協議對DAAD芯片操作，讀取電位器的電壓，并輸出模擬量，用LED亮度漸變指示,晶體選用12MHz

------------------------------------------------*/

#include"reg52.h"

#include //包含NOP空指令函數_nop_();

#define AddWr 0x90 //寫數據地址

#define AddRd 0x91 //讀數據地址

sbit Sda=P1^2; //定義總線連接端口

sbit Scl=P1^1;

sbit control_signal=P1^5;

data unsigned int Display[8];//定義臨時存放數碼管數值

unsigned char code Datatab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//7段數共陰碼管段碼表

unsigned int ADtemp; //定義全局變量

unsigned int high,low;

static unsigned int count1;

/*------------------------------------------------

延時程序

------------------------------------------------*/

void mDelay(unsigned char j)

{

unsigned int i;

for(;j>0;j--)

{

for(i=0;i<125;i++)

{;}

}

}

/*------------------------------------------------

初始化定時器0

------------------------------------------------*/

void Init_Timer0(void)

{

TMOD |=0x01; //定時器設置 0.1ms in 11.0592M crystal

TH0=(65536-78)/256;

TL0=(65536-78)%256; //定時0.1mS

ET0=1;//定時器中斷打開

EA=1;//總中斷

TR0=1; //啟動定時器0

}

/*------------------------------------------------

啟動IIC總線

------------------------------------------------*/

void Start(void)

{

Sda=1;

_nop_();

Scl=1;

_nop_();

Sda=0;

_nop_();

Scl=0;

}

/*------------------------------------------------

停止IIC總線

------------------------------------------------*/

void Stop(void)

{

Sda=0;

_nop_();

Scl=1;

_nop_();

Sda=1;

_nop_();

Scl=0;

}

/*------------------------------------------------

應答IIC總線

------------------------------------------------*/

void Ack(void)

{

Sda=0;

_nop_();

Scl=1;

_nop_();

Scl=0;

_nop_();

}

/*------------------------------------------------

非應答IIC總線

------------------------------------------------*/

void NoAck(void)

{

Sda=1;

_nop_();

Scl=1;

_nop_();

Scl=0;

_nop_();

}

/*------------------------------------------------

發送一個字節

------------------------------------------------*/

void Send(unsigned char Data)

{

unsigned char BitCounter=8;

unsigned char temp;

do

{

temp=Data;

Scl=0;

_nop_();

if((temp&0x80)==0x80)

Sda=1;

else

Sda=0;

Scl=1;

temp=Data<<1;

Data=temp;

BitCounter--;

}

while(BitCounter);

Scl=0;

}

/*------------------------------------------------

讀入一個字節并返回

------------------------------------------------*/

unsigned char Read(void)

{

unsigned char temp=0;

unsigned char temp1=0;

unsigned char BitCounter=8;

Sda=1;

do

{

Scl=0;

_nop_();

Scl=1;

_nop_();

if(Sda)

temp=temp|0x01;

else

temp=temp&0xfe;

if(BitCounter-1)

{

temp1=temp<<1;

temp=temp1;

}

BitCounter--;

}

while(BitCounter);

return(temp);

}

/*------------------------------------------------

讀取AD模數轉換的值，有返回值

------------------------------------------------*/

unsigned int ReadADC(unsigned char Chl)

{

unsigned int Data;

Start(); //啟始信號

Send(AddWr);//0x90

Ack();

Send(0x40|Chl);//寫入選擇的通道，本程序只用單端輸入，差分部分需要自行添加

//Chl的值分別為0、1、2、3，分別代表1-4通道

Ack();

Start();

Send(AddRd); //讀入地址

Ack();

Data=Read(); //讀數據

Scl=0;

NoAck();

Stop();

return Data; //返回值

}

/******************************************************************/

/* 主程序 */

/******************************************************************/

void main()

{

Init_Timer0();

while(1)

{

unsigned int angle;

ADtemp=ReadADC(0); //ADtemp的取值范圍是0-255，定時的時間范圍是0.5-2.5ms

high=65075-7.2*ADtemp; // ( high=65035-7.8*ADtemp;12MHz)(65535-(460+7.2*ADtemp 11.0592MHz)

low=47563+7.2*ADtemp; // ( low=46035+7.8*ADtemp; ) ( 65535-(17972-7.2*ADtemp 11.0592MHz )

angle=ADtemp*0.7;

Display[0]=Datatab[angle/100];//處理0通道電壓顯示

Display[1]=Datatab[(angle%100)/10];

Display[2]=Datatab[angle%10];

while(1)

{

P0=Display[count1];//用于動態掃描數碼管

P2=count1;

mDelay(1);

count1++;

if(count1==3) //表示掃描3個數碼管

{

count1=0;

break;

}

}

}

}

/******************************************************************/

/* 定時器中斷函數

/******************************************************************/

void tim(void) interrupt 1 using 1

{

static unsigned char count;

if (!count)

{

control_signal = 1; //給高電平

TH0=high/256;

TL0=high%256; }

else

{

control_signal=0 ;

TH0=low/256;

TL0=low%256;

}

count=~count;

}
