簡介：三總線簡稱ADC，這總是讓我想起ADC的芯片，A是地址總線，D是數據總線，C是控制總線，是控制片外ROM、RAM和I/O的。
#include
#include
#define uchar unsigned char
#define uint unsigned int
uchar code table[]="The distance is ";
uchar code table1[]=" 00.0cm ";
sbit shuru=P1^0;
sbit yidianling=P1^0;
sbit yidianyi=P1^3;//延時
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
//1602寫地址
void write_com(uchar com)
{
yidianling=0;
yidianyi=0;
P0=com;
delay(5);
shuru=1;
delay(5);
shuru=0;
}
//1602寫數據
void write_data(uchar date)
{
yidianling=1;
yidianyi=0;
P0=date;
delay(5);
shuru=1;
delay(5);
shuru=0;
}
//初始化
void init()
{
uchar num;
shuru=0;
write_com(0x38);
write_com(0x0c);
write_com(0x06);
write_com(0x01);
write_com(0x10);
write_com(0x80);
for(num=0;num<16;num++)
{
write_data(table[num]);
delay(2);
}
write_com(0x80+0x40);//0x53
for(num=0;num<16;num++)
{
write_data(table1[num]);
delay(2);
}
}
//1602選 寫的位置和數據
void write_sfm(uchar add,uchar date)
{
write_com(0x80+0x40+add);
write_data(0x30+date);
}
//主函數
void main()
{
P1=0xff;
P0=0xff;
init();
while(1)；
}
板子原理圖是當時自己畫的，目測找不到了。T T.但是看程序還是可以看出點什么吧~
這是以前的程序了，當時是用來紅外測距，測的數據經AD轉換顯示出來，我把AD部分都刪去了。
很明顯，非總線型的1602程序就是完全按照1602數據手冊上的高低電平來控制的，寫了很多代碼。
接下來，看總線型的1602顯示程序吧：
#include
#include
#define LCD_COM XBYTE[0XD000]
#define LCD_Data XBYTE[0xD001]
delay()
{
unsigned short i,j;
for(i=0;i<=200;i++)
{
for(j=0;j<=200;j++);
}
}
void main()
{
LED=0X55;
LCD_COM=0X01;
delay();
LED=0XAA;
delay();
LED=0X55;
LCD_COM=0X01;
delay();
LED=0XAA;
LCD_COM=0X38;
delay();
LCD_COM=0X38;
delay();
LCD_COM=0X38;
delay();
LCD_COM=0X38;
delay();
LCD_COM=0X08;
delay();
LED=0XAA;
LCD_COM=0X01;
delay();
LCD_COM=0X06;
delay();
LCD_COM=0X0F;
delay();
while(1);
}
眨眼一看，程序確實少了很多，如果要寫數據，在while(1);前面加數據便可。
LCD_Data='a';

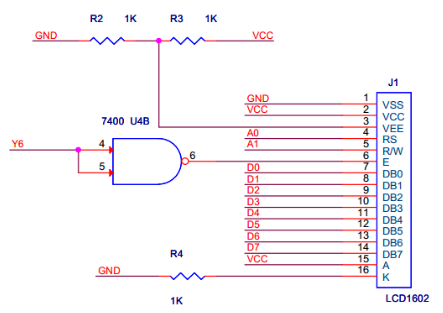

先上板子的原理圖：
簡單分析一下：
P0口線既用作地址線，又用作數據線（分時復用），因此需要加一個8位的鎖存器。
使用ALE作為地址鎖存的通選信號，以實現低8位地址的鎖存。
地址I/O是從P2.7到P2.0，接著P0.7到P0.0，這里可以很明顯的理解
#define LCD_COM XBYTE[0XD000]
#define LCD_Data XBYTE[0xD001]
這兩句話了。
剩下直接看main()函數里面的了，里面也是按照1602的資料寫的，但是是直接給出的，不是看高低電平判斷延時時間寫的，省事不少呀。
雖然只是簡單闡述了一下，但是按照總線型來設計電路圖，來寫程序，真心好。當然除此之外還有CAN總線，IIC，SPI，以及dala公司的一根線搞定，哈哈。再說一下總線吧，三總線簡稱ADC，這總是讓我想起ADC的芯片，A是地址總線，D是數據總線，C是控制總線，是控制片外ROM、RAM和I/O的。這學期學單片機這門課程，之前沒有上過微機原理那些，老師幾個課時直接講完，實在是精彩。當時也說過了解了總線型的話后面開發ARM芯片都很容易了，唉，我要走的路還很長呀。
