實驗2 紅外對射傳感器實驗-V20160908

1.實驗目的

學習紅外對射傳感器工作原理；

2.實驗設備

硬件：紅外對射傳感器節點，串口線；

軟件：Keil u Vision4編譯軟件，STC下載軟件STC_ISP；

芯片手冊：配套光盤附件芯片手冊紅外對射傳感器；

電路原理圖路徑：配套光盤附件電路原理圖；

源碼路徑：配套光盤源代碼傳感器原理與應用實驗2 紅外對射傳感器實驗-V20161122；

hex文件路徑：配套光盤源代碼傳感器原理與應用實驗2 紅外對射傳感器實驗-V20161122out；

3.實驗原理

3.1 紅外對射傳感器介紹

紅外對射傳感器使用的是槽型紅外光電開關。紅外光電傳感器是捕捉紅外線這種不可見光，采用專用的紅外發射管和接收管，轉換為可以觀測的電信號。紅外光電傳感器有效地防止周圍可見光的干擾，進行無接觸探測，不損傷被測物體。紅外光電傳感器在一般情況下，有三部分構成，它們分為：發送器、接收器和檢測電路。

紅外對射傳感器的外型如圖3.1所示。槽型紅外光電開關把一個紅外光發射器和一個紅外光接收器面對面地裝在一個槽的兩側。發光器能發出紅外光，在無阻情況下光接收器能收到光。但當被檢測物體從槽中通過時，光被遮擋，光電開關便動作，輸出一個開關控制信號，切斷或接通負載電流，從而完成一次控制動作。槽形開關的檢測距離因為受整體結構的限制一般只有幾厘米。

圖3.1  紅外對射傳感器

3.2 光敏傳感器的電路圖

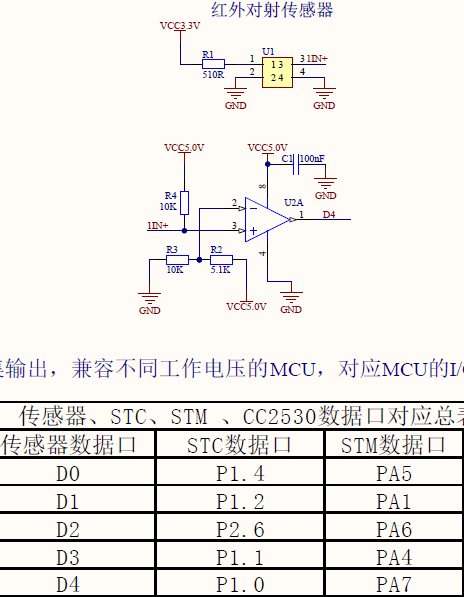

紅外對射傳感器電路如圖3.2，U1的1,2腳為紅外發射端，3,4腳為接收端，當凹槽中有物體擋住紅外線時，3,4腳之間截止，1IN+為高電平，D4輸出高電平；當凹槽中沒有物體擋住紅外線時，3,4腳之間導通，1IN+為低電平，D4輸出低電平。

圖3.2  紅外對射傳感器電路

4.實驗步驟

4.1 編寫實驗源代碼文件

4.1.1 取紅外對射傳感器節點，打開Keil集成開發環境，打開配套光盤源代碼傳感器原理與應用實驗2 紅外對射傳感器實驗-V20161122的工程文件。

4.1.2點擊左上角的Rebuild按鍵，編譯整個工程，將生成hongwaiduishe.hex可執行文件，該可執行文件自動保存在配套光盤源代碼傳感器原理與應用實驗2 紅外對射傳感器實驗-V20161122out目錄下。(注意：請根據該目錄下 hongwaiduishe.hex 文件的生成時間，判斷該文件是否是自己剛剛編譯完成的。)

4.1.3 使用串口線將電腦與紅外對射傳感器節點的串口相連，將紅外對射傳感器節點上的S1開關撥打到左邊，讓STC單片機和DB9相連。

4.1.4 根據 配套光盤第三方應用軟件STC_ISP的STC-ISP軟件使用說明書-甄鵬-V20160423，使用STC-ISP軟件將4.1.2步中生成的可執行hongwaiduishe.hex文件通過STC_ISP串口下載軟件下載進STC單片機中。

4.2  實驗源代碼解析

#include

#define                            BUF_LENTH              128                            //定義串口接收緩沖長度

#define     uint unsigned int

#define     uchar unsigned char

unsigned char               uart1_wr;                            //寫指針

unsigned char               uart1_rd;                            //讀指針

unsigned char               xdata RX0_Buffer[BUF_LENTH];              //接收緩沖

unsigned char flag;

unsigned char i;

unsigned char   xdata mbus_buffer[255];

unsigned char   xdata mbus_Sendbuf[255];

unsigned char   xdata Crc_buf[2];  //聲明存儲CRC校驗值的高8位及低8位的緩存

unsigned int  Crc_return_data;  //聲明CRC校驗值

bit                            B_TI; //發送完成標志

sbit  P1_0 = P1^0;//定義P1.0端口

//                                                                                                                7       6      5       4         3      2    1    0   Reset Value

//sfr ADC_CONTR = 0xBC;                            ADC_POWER SPEED1 SPEED0 ADC_FLAG ADC_START CHS2 CHS1 CHS0 0000,0000              //AD 轉換控制寄存器

#define ADC_OFF()              ADC_CONTR = 0

#define ADC_ON                            (1 << 7)

#define ADC_90T                            (3 << 5)

#define ADC_180T              (2 << 5)

#define ADC_360T              (1 << 5)

#define ADC_540T              0

#define ADC_FLAG              (1 << 4)              //軟件清0

#define ADC_START              (1 << 3)              //自動清0

#define ADC_CH0                            0

#define ADC_CH1                            1

#define ADC_CH2                            2

#define ADC_CH3                            3

#define ADC_CH4                            4

#define ADC_CH5                            5

#define ADC_CH6                            6

#define ADC_CH7                            7

uint adc10_start(uchar channel);

void              uart1_init(void);

void Uart1_TxByte(unsigned char dat);

void Uart1_String(unsigned char code *puts);

void delay_ms(unsigned char ms);

unsigned int cal_crc(unsigned char *snd, unsigned char num);

/*************** 用戶定義參數 *****************************/

#define MAIN_Fosc                            11059200UL

#define Baudrate0                            9600UL

/**********************************************************/

/************** 編譯器自動生成，用戶請勿修改 *****************************/

#define BRT_Reload                                          (256 - MAIN_Fosc / 16 / Baudrate0)                            //Calculate the timer1 reload value ar 1T mode

/**********************************************************/

//**********************************************************************

//函數名：main(void)

//輸入  ：無

//輸出  ：無

//功能描述：檢測紅外對射傳感器中間有無物體，用AD量表示，當返回值大于

//500判定有物體

//**********************************************************************

void              main(void)

{

              uint              j;

              uart1_init();//初始化串口

              P1ASF = (1 << ADC_CH0);              //STC12C5A16S2系列模擬輸入(AD)選擇ADC1(P1.0)

              ADC_CONTR = ADC_360T | ADC_ON;

              while(1)

              {

                                             j = adc10_start(0);              //(P1.0)ADC1轉換

                                          delay_ms(5);

              if(flag==1)

                                          {                            delay_ms(5);

                                                                      if(RX0_Buffer[0x03] == 0x2C)

                                                                      {
