最近需要用到SPI1和SPI2協同工作，想弄個2位的SPI通信：

硬件的接線如下：

SPI1.SCK -> DEV.SCK
SPI1.SCK -> SPI2.SCK
SPI1.MOSI -> DEV.MOSI[0]
SPI1.MISO <- DEV.MISO[0] SPI2.MISO -> DEV.MOSI[1]
SPI2.MOSI <- DEV.MISO[1]

將SPI1設置為Master方式，將SPI2設置為Slave。
設置為CPOL=0，CPHA=0（就是不傳輸?shù)臅r候時鐘是低電平，上升沿采樣，下降沿更新數據）。

具體的配置就不貼了，在stm32fwlib的例子里面有。

注意：官方和網上能用的配置都是SPI1是Slave、SPI2為Master！接下來會說。

介紹遇到的問題：SPI1正確，SPI2得到的數據是亂的……

單獨把SPI1設置為Master和FPGA通信，發現在最高速18Mhz也是正常的，開始懷疑SPI2是否有Bug……
于是單獨把SPI1和SPI2回環測試：

SPI1.SCK -> SPI2.SCK
SPI1.MOSI -> SPI2.MOSI
SPI1.MISO <- SPI2.MISO

用隨機數發送和接收，發現SPI1和SPI2收到的數據都是不正常的，但有區別

• SPI1的SR發送完之后是0x02（TX空）

• SPI2的SR卻是0x82、0x40（0x80是busy、0x40是overrun）

嚴重懷疑SPI2有問題，busy說明數據沒完全發送完，overrun說明發送完了之后還有時鐘導致之前的數據被沖掉了。

試試用GPIO模擬SPI1來和SPI2通信，問題一樣的，有點懷疑STM32的SPI是否能做Slave…………

看看官方的代碼，突然又發現官方是SPI1為Slave，最后嘗試把SPI1設置為Slave、SPI2為Master，正常了！！！

SPI2.SCK -> SPI1.SCK
SPI2.MOSI -> SPI1.MOSI
SPI2.MISO <- SPI1.MISO

之前就聽說STM32的片子可能有Bug，難道SPI1和SPI2不一樣？畢竟大部分的情況下只用一個SPI1，很少會用到SPI2的。
上網查了一下errata，說了SPI2的Slave模式和USART3會有沖突，和I2S也會有問題，于是第一時間很想換lpc的片子，但同樣的功能價格貴一半，算了吧。

修正：今天用邏輯分析儀抓了波形。

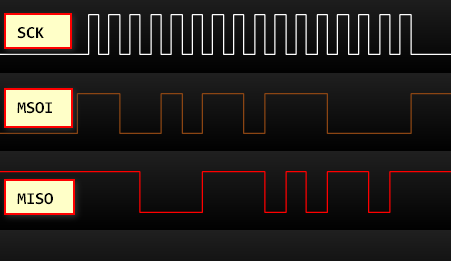

這個是SPI2作為Master、SPI1作為Slave。

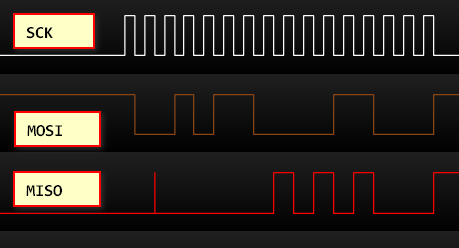

這個是SPI1作為Master、SPI2作為Slave。

可以看到無論哪個做Master，邊沿都是對的，但是SPI2做從的時候有毛刺……
有的時候時鐘的IDLE電平不是0，本來還是懷疑STM32的問題，但是突然看到手邊還有杜邦線，試著換了一套杜邦線，居然正常了！

測試數據正確了。

(0) M_SR=02, S_SR=02, (MTX) 94ef == 94ef (SRX), (MRX) 53df == 53df (STX)
(1) M_SR=02, S_SR=02, (MTX) e746 == e746 (SRX), (MRX) e4ea == e4ea (STX)
(2) M_SR=02, S_SR=02, (MTX) 02f5 == 02f5 (SRX), (MRX) 006d == 006d (STX)
(3) M_SR=02, S_SR=02, (MTX) a3bc == a3bc (SRX), (MRX) 1728 == 1728 (STX)
(4) M_SR=02, S_SR=02, (MTX) 4b5b == 4b5b (SRX), (MRX) e7db == e7db (STX)
(5) M_SR=02, S_SR=02, (MTX) b192 == b192 (SRX), (MRX) 2f46 == 2f46 (STX)
(6) M_SR=02, S_SR=02, (MTX) b421 == b421 (SRX), (MRX) d829 == d829 (STX)
(7) M_SR=02, S_SR=02, (MTX) c6c8 == c6c8 (SRX), (MRX) ab44 == ab44 (STX)
(8) M_SR=02, S_SR=02, (MTX) e347 == e347 (SRX), (MRX) 7f57 == 7f57 (STX)
(9) M_SR=02, S_SR=02, (MTX) f95e == f95e (SRX), (MRX) e922 == e922 (STX)

但還是不能明白為什么SPI1作為Slave卻能通信，我還換過STM32官方的板子和新的杜邦線，當時也是不能用的，到底什么情況……
