本實驗利用信馳達的藍牙模塊進行串口的收發任務,stm32f103用的是串口1，手機APP用的是LighntBlue,藍牙名字為Vence,stm32開發板為中國移動的OneNet開發板

①連線

藍牙模塊                stm32f103

VCC                      VCC

GND                      GND

EN                       PC10

RX                       TX1

TX                       RX1

BRTS                     GND

P04                      PC7

P05                      PC8

②藍牙模塊的工作模式

啟動藍牙模塊需要將EN置0，BRTS置0，接上電源，就開始廣播模式

當連接成功時，P04為高電平，P05為低電平

利用stm32啟動的方式為，接上電源，按下Key1鍵盤，此時藍燈，紅燈，黃燈亮起；

紅燈亮，綠燈滅，還沒有連接成功，如果紅燈滅，綠燈亮就代表已經連接成功

③stm32發送固定數據到手機APP

{0x67,0x6c,0x75,0x05,0x20}

通過按下stm32的按鍵1，也就是PC13口，會發送數據到手機，此時黃燈如果是滅的狀態，就改為亮，如果是亮的狀態就改為滅

④手機APP發送數據到stm32

如果手機發送的一個字節為0x01,通過代碼判斷是0x01的話，黃燈的狀態就會取反

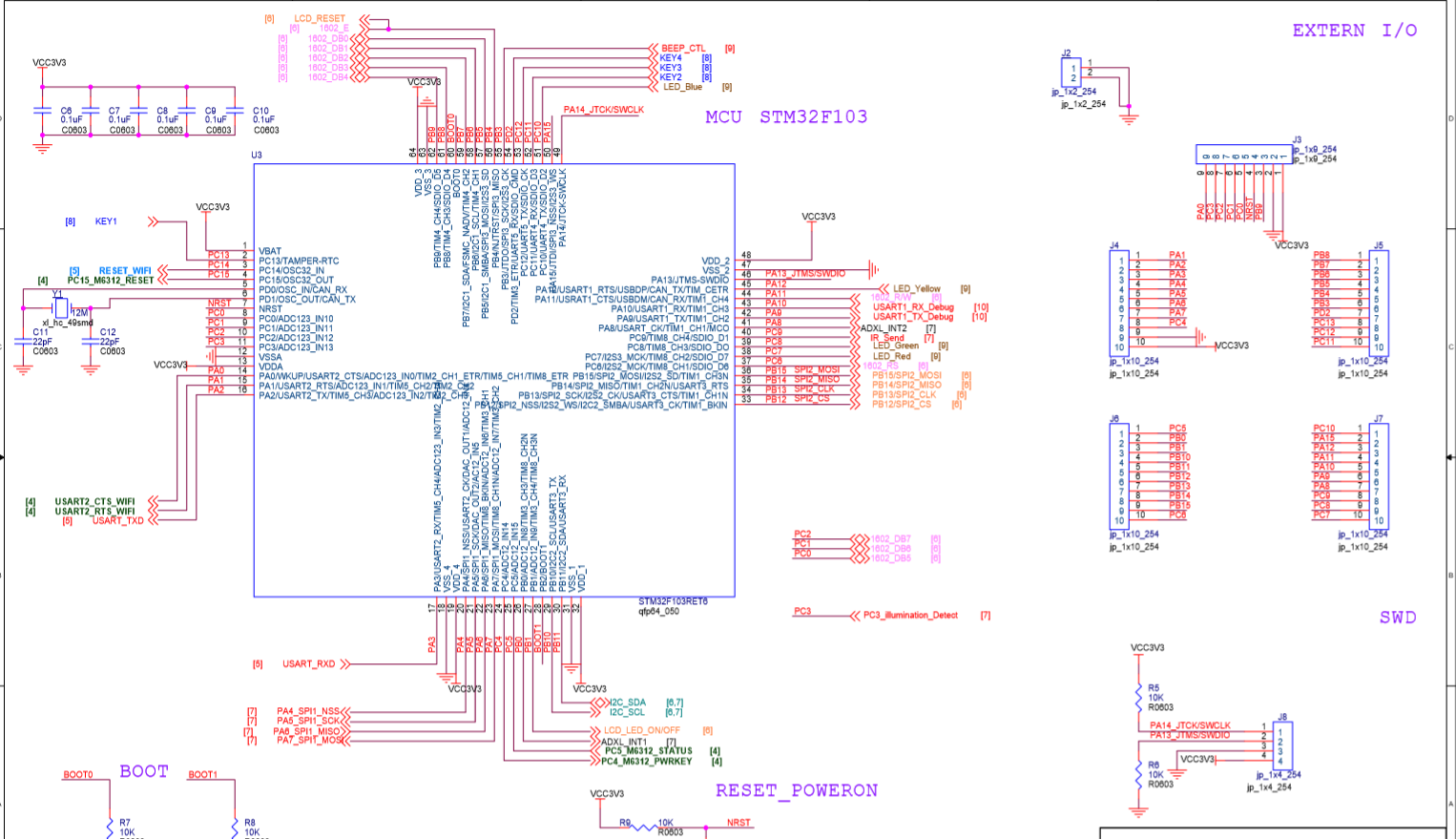

原理圖:

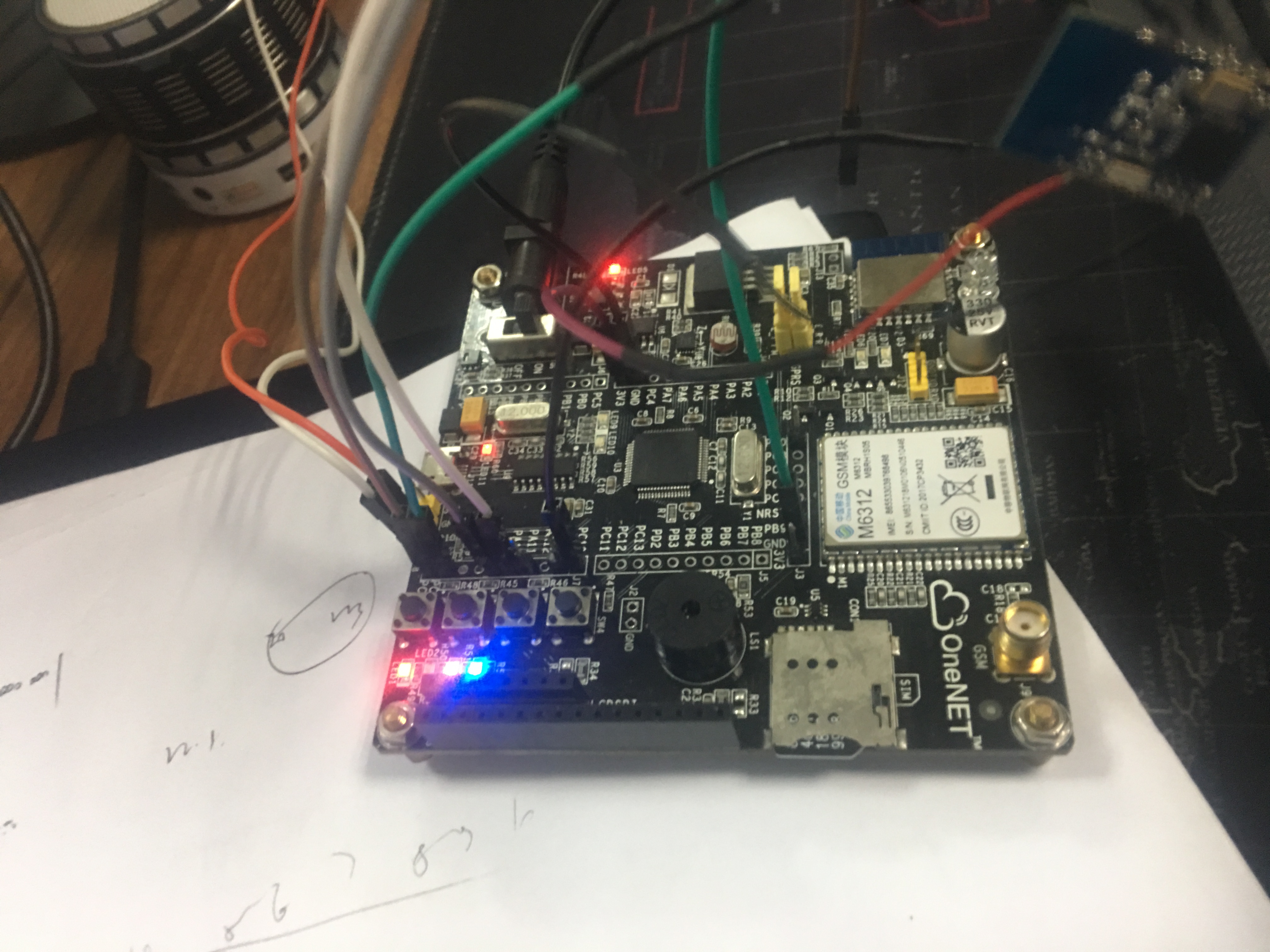

啟動狀態指示燈:接通電源，按下key1，紅、黃、藍色同亮:

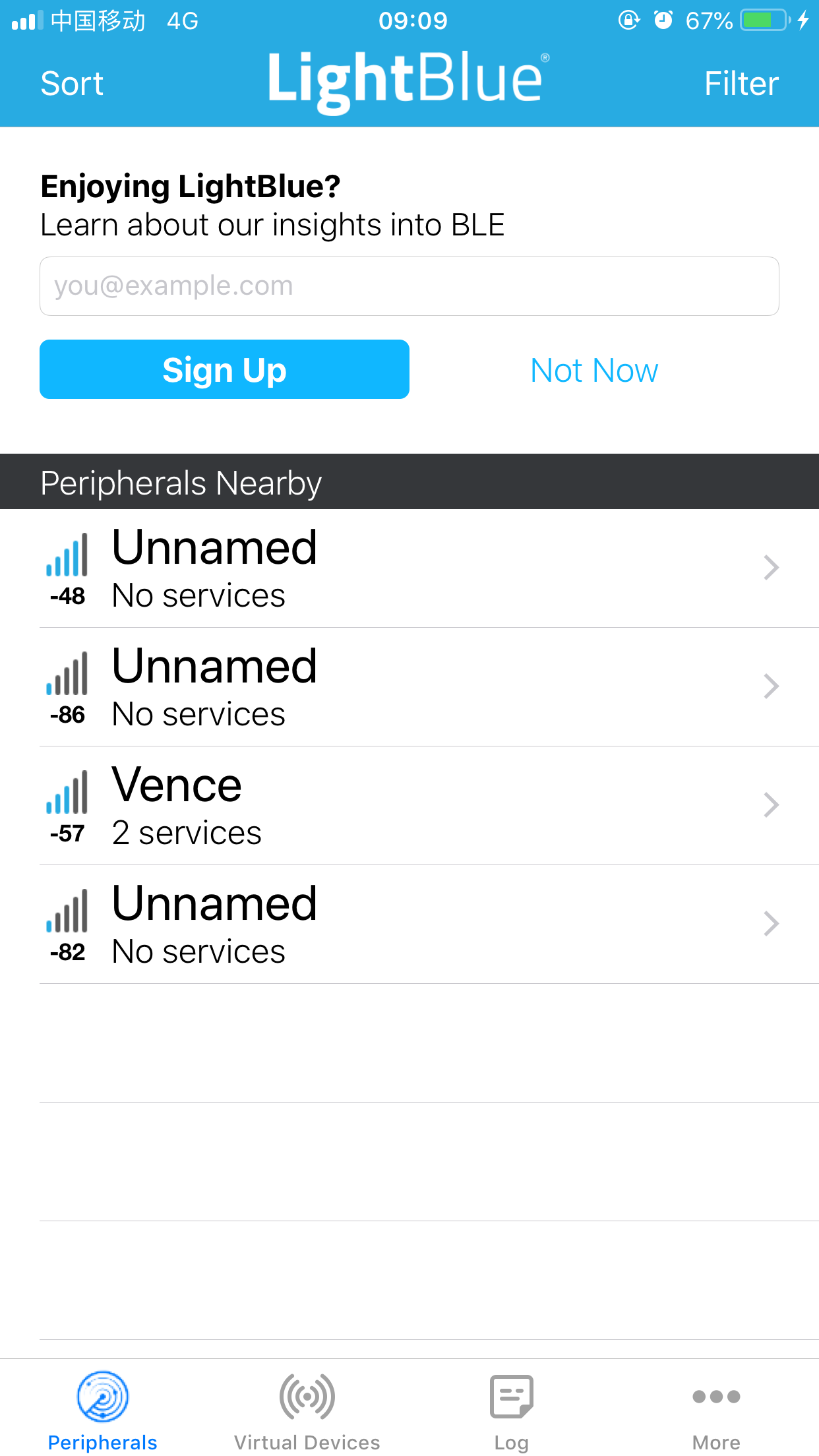

LightBlue搜索到Vence藍牙名字:Vence

點擊連接，連接成功后，指示燈變?yōu)樗{(lán)、黃、綠

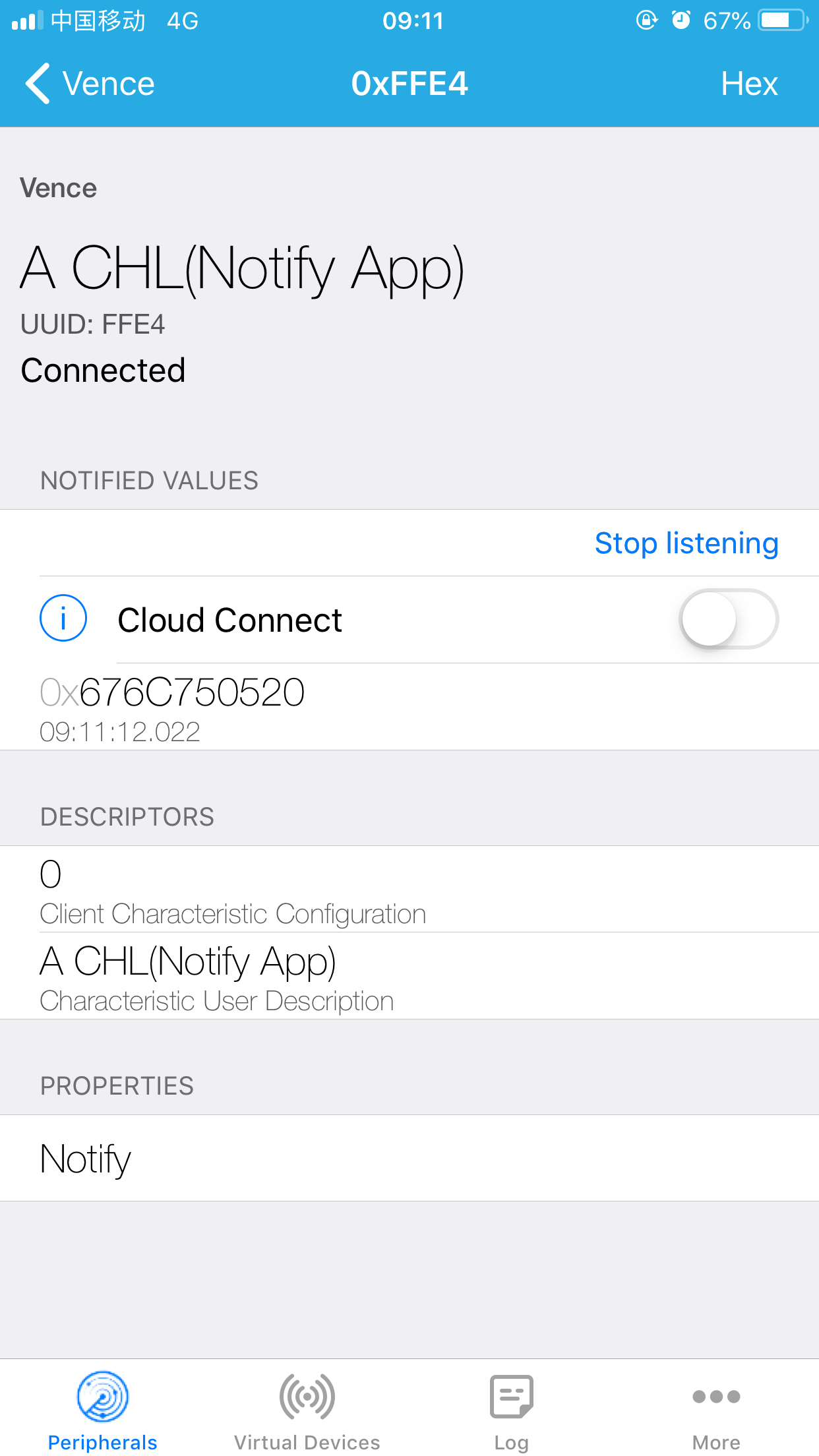

app的0xFFE4端口開啟接收數據，按下Key1,發送指令的數據{0x67,0x6c,0x75,0x05,0x20}到app,此時黃燈狀態取反,APP收到數據

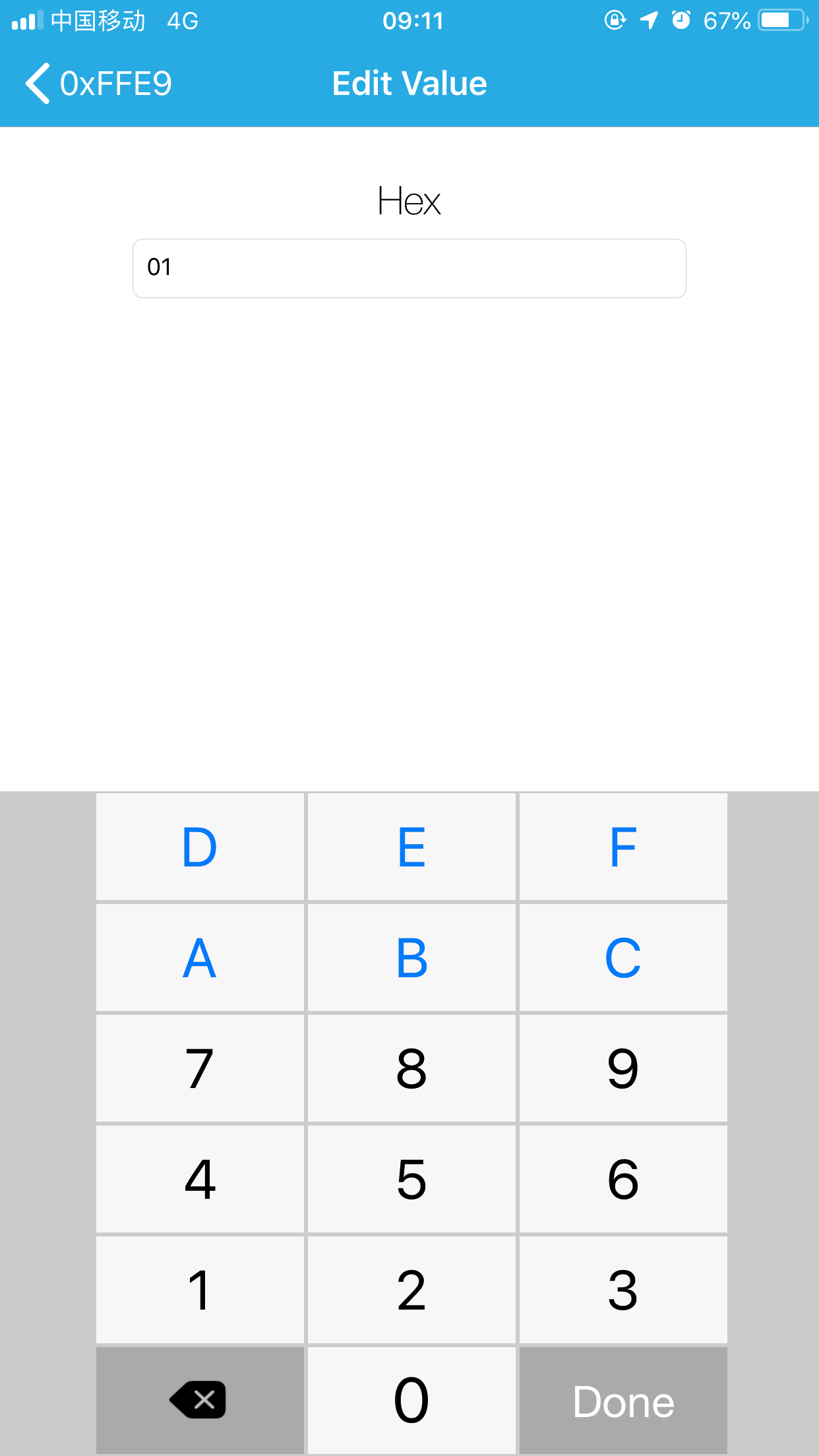

在APP的0XFFE9端口輸入0x01,stm32判斷后，黃燈的狀態取反

stm32主函數代碼:

//本設計利用信馳達進行藍牙通信，stm32的PC10控制藍牙模塊的使能，藍牙模塊的工作電壓范圍在1.8-3.3V,具有低功耗

#include "stm32f10x.h"

#include "usart1.h"

#include "bluetooth.h"

#include "key.h"

#include "led.h"

u8 GLU[5] = {0x67,0x6c,0x75,0x05,0x20};

int main(void)

{

        NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);                         //中斷控制器分組設置

        Key_Init();                                                                                                            //初始化按鍵

        EXTI_Configuration();

        Usart1_Init(115200);                                                                   //設置串口1的波特率為115200bit

        LedInit();                                                                                                    //初始化led

        Delay_Init();                                                                                                 //初始化延遲函數

        BlueTooth_Init();                                                                                //初始化藍牙模塊

        USART_Cmd(USART1, DISABLE);                                                                                                        //除能串口

        while(1)

        {

                USART_ClearFlag( USART1, USART_FLAG_TC );

                if(send_flag == 1)

                {

                        USART_Cmd(USART1, ENABLE);                                                                                                                //除能串口

                        GPIO_ResetBits(GPIOC,EN);                                           //使能藍牙模塊

                        DelayMs(20);                                                                      //啟動藍牙模塊延遲20ms

                        while(GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_7) != Bit_SET || GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_8) != Bit_RESET);

                        Usart_SendString(USART1, GLU);

                        //GPIO_SetBits(GPIOC,EN);                                        //發送完數據除能藍牙模塊

                        DelayMs(20);                                                                    //啟動藍牙模塊延遲20ms

                        send_flag = 0;

                        //USART_Cmd(USART1, DISABLE);                                                                                  //除能串口

                }

        }

}
