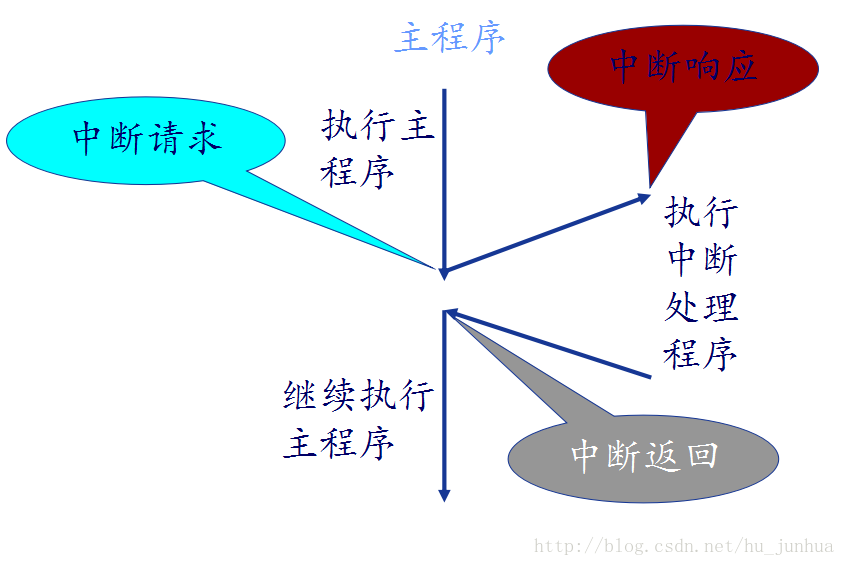

1.中斷的概念
CPU在處理某一事件A時，發生了另一事件B請求CPU迅速去處理（中斷產生）；
CPU暫時中斷當前的工作，轉去處理事件B（中斷響應和中斷服務）；
待CPU將事件B處理完畢后，再回到原來事件A中斷的地方繼續處理事件A（中斷返回），這一過程稱為中斷。
2.中斷的優先級
51單片機里一共有5個中斷源，分別是外部中斷0，定時器0，外部中斷1，定時器1，串口中斷，中斷優先級從大到小分別是0,1,2,3,4。
3.中斷的優點
分時操作。CPU可以分時為多個I/O設備服務，提高了計算機的利用率；
實時響應。CPU能夠及時處理應用系統的隨機事件，系統的實時性大大增強；
可靠性高。CPU具有處理設備故障及掉電等突發性事件能力，從而使系統可靠性提高。
4.外部中斷
外部中斷0是定義在P3.2口，外部中斷1是定義在P3.3口

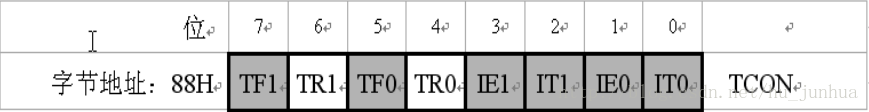

TCON的中斷標志（控制寄存器）：
IT0（TCON.0），外部中斷0觸發方式控制位。
當IT0=0時，為電平觸發方式。
當IT0=1時，為邊沿觸發方式（下降沿有效）。
IE0（TCON.1），外部中斷0中斷請求標志位。
IT1（TCON.2），外部中斷1觸發方式控制位。
IE1（TCON.3），外部中斷1中斷請求標志位。
TR0（TCON.4）：T0運行控制位，其功能與TR1類同。
TF0（TCON.5），定時/計數器T0溢出中斷請求標志位。
TR1（TCON.6）：T1運行控制位。TR1置1時，T1開始工作；TR1置0時，T1停止工作。TR1由軟件置1或清0。所以，用軟件可控制定時/計數器的啟動與停止
TF1（TCON.7），定時/計數器T1溢出中斷請求標志位。
外部中斷初始化：
void bsp_Int0_Init(void)//外部中斷0
{
IT0 = 1; //設置邊沿觸發方式 等于0是電平觸發方式
EX0 = 1; //開外部中斷，在中斷寄存器里
EA = 1; //開總中斷
}
void bsp_Int1_Init(void)//外部中斷1
{
IT1 = 1;
EX1 = 1;
EA = 1;
}
void ISR_INT0(void) interrupt 0//中斷處理函數
{
P1 = 0x55;
}
void ISR_INT1(void) interrupt 2
{
P1 = 0xaa;
}
5.定時器中斷

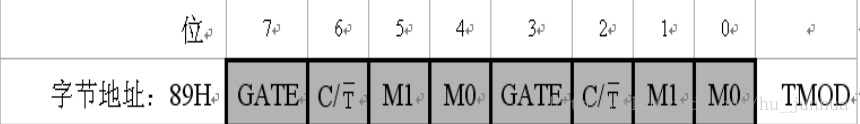

工作方式寄存器TMOD：
GATE：門控位。GATE＝0時，只要用軟件使TCON中的TR0或TR1為1，就可以啟動定時/計數器工作；GATA＝1時，要用軟件使TR0或TR1為1，同時外部中斷引腳或也為高電平時，才能啟動定時/計數器工作。即此時定時器的啟動多了一條件。（默認情況下等于0不要設置）。
C/T：定時/計數模式選擇位。＝0為定時模式；=1為計數模式。
M1M0：工作方式設置位。定時/計數器有四種工作方式，由M1M0進行設置。（正常情況旋方式1，即M1M0=01）。
中斷寄存器：
EA是總中斷
ET0是定時器0中斷
EX0是外部中斷0
ET1是定時器1中斷
EX1是外部中斷1
void Timer0_Init(void)
{
TMOD |= 0x01;//設置定時器為工作方式1 C/T位為1的時候是計數器模式，為0的時候是定時器模式，前四位是定時器1，后四位是定時器0
TL0 = (65536 - 1000)%256; //裝初值，低8位
TH0 = (65536 - 1000)/256; //高8位
ET0 = 1; //開定時器的中斷
TR0 = 1; //開定時器
EA = 1; //開總中斷
}
void Timer0(void) interrupt 1
{
TL0 = (65536 - 1000)%256; //裝初值，低8位//初值是1000即1ms
TH0 = (65536 - 1000)/256; //高8位
count++;
if(count == 1000)
{
count = 0;
LED = ~LED;//LED一秒鐘閃爍一次
}
}
