數碼管作為最廉價的輸出設備，在各種自動化設備中有很大的應用，最簡單普通的顯示方式為動態刷新顯示，稱為假動態顯示，即通過分時掃描每一位，利于人眼的視覺停留現象，造成一種靜態顯示的效果，如下圖所示：

C51單片機由于運行速度很慢，在高刷新頻率下，單片機的資源耗費很厲害，這樣單片機就不可以再進行大量的計算工作，實際上，單片機在刷新時，只需要周期性的改變GPIO口的狀態就可以了，剩下的時間其實都是在空轉的狀態下，我們能不能將這個空轉的狀態拿來用呢？當然是可以的啦，這里，我們利用單片機的定時器周期地產能中斷，在中斷內進行數碼管的刷新工作，就可以將等待中斷的這個CPU時間拿來做別的事情了。

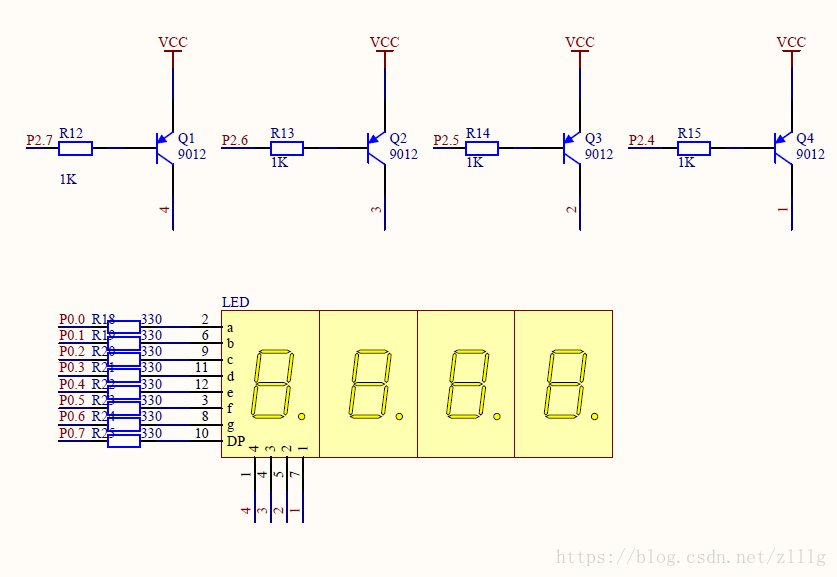

硬件電路：

代碼貼過來：

主函數

#include "shumaguan.h"

#include "timer.h"

sbit sw_jdq=P1^0;//定義一位繼電器操作

void main(void)

{

  int cnt=0;//設定初值

  timer_init();//初始化定時器

  while(1)

  {

    value_now = cnt;//送初值到顯示緩存

    delay(50);

    cnt++;

    sw_jdq=~sw_jdq;//切換繼電器狀態

    if(cnt>9999)//數值超出界線，回歸最小

      cnt=-999;

  }

}

數碼管驅動函數

#include "shumaguan.h"

#define DType 1 //define the Digital LED type, 1: VCC in common, 0: GND in common

#if DType==1

/*--------------------------------------------------------

Set the digital LED display code

From left to right for

0,1,2,3,4,5,6,7,8,9,a.b,c,d,e,f,dp,-，

--------------------------------------------------------*/

uchar code DS_BUF[]={0xc0 , 0xf9 , 0xa4 , 0xb0 , 0x99 , 0x92 , 0x82 , 0xf8 , 0x80 , 0x90 , 0x88 ,

0x83 , 0xc6 , 0xa1 , 0x86 , 0x8e , 0x7f , 0xbf , 0xff };

#else

uchar code DS_BUF[]={0x3f , 0x06 , 0x5b , 0x4f , 0x66 , 0x6b , 0x7d , 0x07 , 0x7f , 0x6f , 0x77 ,

0x7c , 0x39 , 0x5e , 0x79 , 0x71 , 0x80 , 0x40 , 0x00 };

#endif

uchar xdata buf_sm[4];            //set display buffer

uchar frash_cnt=0;//刷新計數器

uchar wei_buf=0x10;//位輸出計數器

/*--------------------------

Compute the number from Value

value: something to display, range from -999 to 9999, suport float

--------------------------*/

void calc_sm(float value)

{

uint tmp=0;

if(value>=0)//輸入值為正數，不顯示負號

{

if(value>9999)//輸入值大于9999，顯示----

{

buf_sm[0]=17;

buf_sm[1]=17;

buf_sm[2]=17;

buf_sm[3]=17;

}

else if(value>=1000)//輸入值大于999，只顯示整數

{

tmp=value;

buf_sm[0]=tmp/1000;

buf_sm[1]=tmp%1000/100;

buf_sm[2]=tmp%100/10;

buf_sm[3]=tmp%10;

}

else if(value>=100)//顯示一位小數

{

tmp=value*10;

buf_sm[0]=tmp/1000;

buf_sm[1]=tmp%1000/100;

buf_sm[2]=(tmp%100/10)+20;

buf_sm[3]=tmp%10;

}

else if(value>=10)//顯示兩位小數

{

tmp=value*100;

buf_sm[0]=tmp/1000;

buf_sm[1]=(tmp%1000/100)+20;

buf_sm[2]=tmp%100/10;

buf_sm[3]=tmp%10;

}

else//顯示三位小數

{

tmp=value*1000;

buf_sm[0]=(tmp/1000)+20;

buf_sm[1]=tmp%1000/100;

buf_sm[2]=tmp%100/10;

buf_sm[3]=tmp%10;

}

}

else//輸入值小于0，顯示負號，其余同上

{

if((value<0)&&(value>-10))

{

tmp=value*100;

tmp=abs(tmp);

buf_sm[0]=17;

buf_sm[1]=(tmp/100)+20;

buf_sm[2]=tmp%100/10;

buf_sm[3]=tmp%10;

}

else if((value<=-10)&&(value>-100))

{

tmp=value*10;

tmp=abs(tmp);

buf_sm[0]=17;

buf_sm[1]=(tmp/100);

buf_sm[2]=tmp%100/10+20;

buf_sm[3]=tmp%10;

}

else if((value<=-100)&&(value>-1000))

{

tmp=value;

tmp=abs(tmp);

buf_sm[0]=17;

buf_sm[1]=(tmp/100);

buf_sm[2]=tmp%100/10;

buf_sm[3]=tmp%10;

}

}

}

/*

顯示部分，每執行一次，顯示的位左移一位，移到最左邊時，重新回到最右邊，開始下一次刷新。

定義有小數點的位+20，每次送斷碼，檢查大于20，段與0x7f添加小數點。

*/

void display()

{

  if(frash_cnt<=3)

  {

    wei |=0xf0;//數碼管的消隱

    if(buf_sm[3-frash_cnt]>=20)

    {

      duan = (DS_BUF[(buf_sm[3-frash_cnt])-20]&0x7f);//顯示小數點

    }

    else

      duan = DS_BUF[buf_sm[3-frash_cnt]];//不顯示小數點

    wei = ~wei_buf;

    wei_buf <<=1;//顯示位左移一位

    frash_cnt++;

  }

  else

  {

    wei |=0xf0;//數碼管的消隱

    frash_cnt=0;

    wei_buf=0x10;//顯示位回到最右邊

  }

}

/*

數碼管自用延時

*/

void delay(uint i)

{

  uchar j;

  for(;i>0;i--)

  for(j=0;j<120;j++);

}

數碼管頭文件

#ifndef _shumaguan_h_

#define _shumaguan_h_

#include "math.h"

#include "reg52.h"

#define duan P0

#define wei P2

#define uchar unsigned char

#define uint unsigned int

extern uchar frash_cnt;

extern uchar wei_buf;

void calc_sm(float value);

void display();

void delay(uint i);

#endif

定時器配置及中斷服務函數

#include "reg52.h"

#include "timer.h"

#include "shumaguan.h"

float xdata value=0 , value_now = 0;

void timer_init()

{

  TMOD = 0x02;                    //set timer0 as mode1 (16-bit)

  TL0 = T1MS;                     //initial timer0 low byte

  TH0 = T1MS;                //initial timer0 high byte

  TR0 = 1;                        //timer0 start running

  ET0 = 1;                        //enable timer0 interrupt

  EA = 1;                         //open global interrupt switch

}

/* Timer0 interrupt routine */

void tm0_isr() interrupt 1 using 1

{

    if(value!=value_now)//檢測顯示值與當前值是否匹配

    {

      value=value_now;//刷新顯示值

      calc_sm(value_now);//重新計算顯示值的輸出緩沖區

    }

    display();//刷新數碼管顯示

}

定時器頭文件

#ifndef _timer_h_

#define _timer_h_

#include "reg52.h"

#define uchar unsigned char

#define uint unsigned int

//-----------------------------------------------

/* define constants */

//#define FOSC 11059200L

#define FOSC 12000000L

#define T1MS 0   //1ms timer calculation method in 12T mode

//-----------------------------------------------

extern float xdata value , value_now;

void timer_init();

#endif
