LCD1602簡介：

1602字符型液晶也叫1602液晶，它是一種專門用來顯示字母、數字、符號等的點陣型液晶模塊。字符型液晶，能夠同時顯示16x02即32個字符。

它由若干個5X7或者5X11等點陣字符位組成，每個點陣字符位都可以顯示一個字符，每位之間有一個點距的間隔，每行之間也有間隔，起到了字符間距和行間距的作用，正因為如此所以它不能很好地顯示圖形（用自定義CGRAM，顯示效果也不好）。

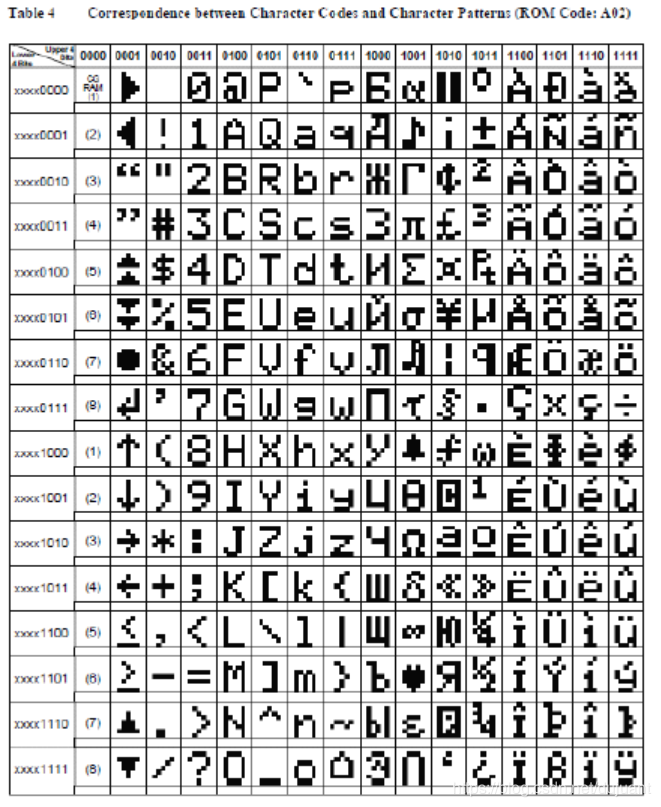

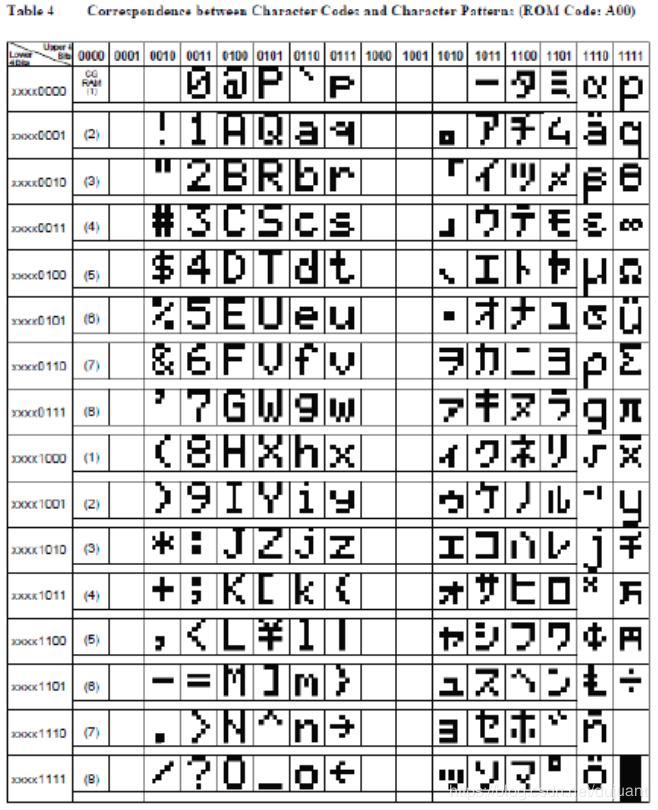

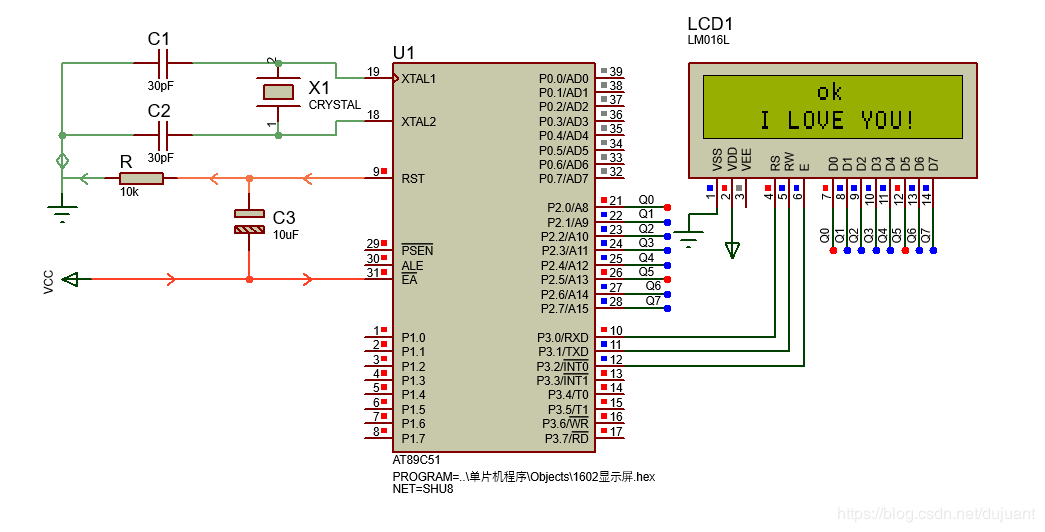

仿真圖像：

C語言程序：

/*-----------------------------------------------

內容：通過標準程序靜態顯示字符

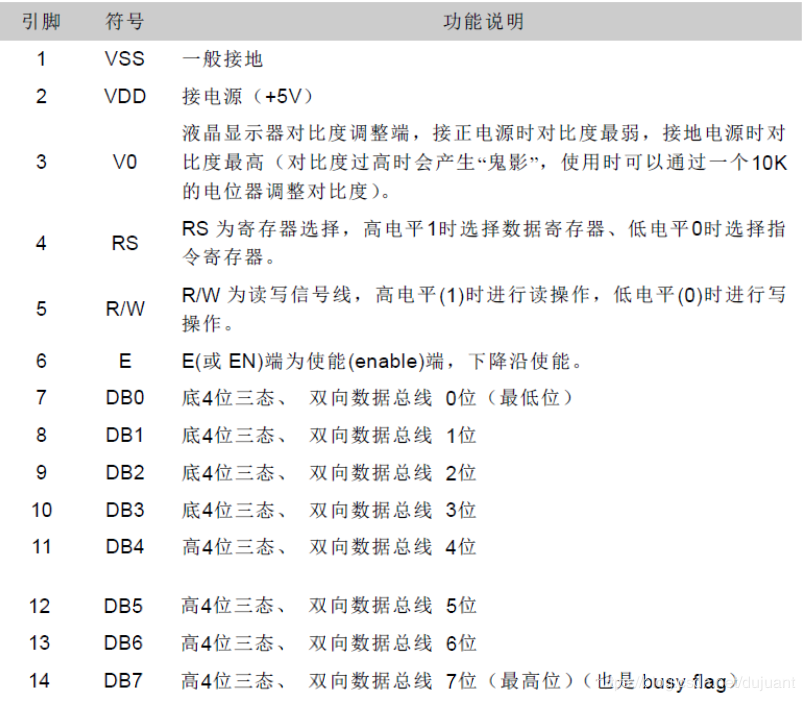

引腳定義如下：1-VSS 2-VDD 3-V0 4-RS 5-R/W 6-E 7-14 DB0-DB7 15-BLA 16-BLK

------------------------------------------------*/

#include //包含頭文件，一般情況不需要改動，頭文件包含特殊功能寄存器的定義

#include

sbit RS = P2^4;   //定義端口

sbit RW = P2^5;

sbit EN = P2^6;

#define RS_CLR RS=0

#define RS_SET RS=1

#define RW_CLR RW=0

#define RW_SET RW=1

#define EN_CLR EN=0

#define EN_SET EN=1

#define DataPort P0

/*------------------------------------------------

uS延時函數，含有輸入?yún)?shù) unsigned char t，無返回值

unsigned char 是定義無符號字符變量，其值的范圍是

0~255 這里使用晶振12M，精確延時請使用匯編,大致延時

長度如下 T=tx2+5 uS

------------------------------------------------*/

void DelayUs2x(unsigned char t)

{

    while(--t);

}

/*------------------------------------------------

mS延時函數，含有輸入?yún)?shù) unsigned char t，無返回值

unsigned char 是定義無符號字符變量，其值的范圍是

0~255 這里使用晶振12M，精確延時請使用匯編

------------------------------------------------*/

void DelayMs(unsigned char t)

{

    while(t--)

    {

        //大致延時1mS

        DelayUs2x(245);

        DelayUs2x(245);

    }

}

/*------------------------------------------------

判忙函數

------------------------------------------------*/

bit LCD_Check_Busy(void)

{

    DataPort= 0xFF;

    RS_CLR;

    RW_SET;

    EN_CLR;

    _nop_();

    EN_SET;

    return (bit)(DataPort & 0x80);

}

/*------------------------------------------------

寫入命令函數

------------------------------------------------*/

void LCD_Write_Com(unsigned char com)

{

    // while(LCD_Check_Busy()); //忙則等待

    DelayMs(5);

    RS_CLR;

    RW_CLR;

    EN_SET;

    DataPort= com;

    _nop_();

    EN_CLR;

}

/*------------------------------------------------

寫入數據函數

------------------------------------------------*/

void LCD_Write_Data(unsigned char Data)

{

    //while(LCD_Check_Busy()); //忙則等待

    DelayMs(5);

    RS_SET;

    RW_CLR;

    EN_SET;

    DataPort= Data;

    _nop_();

    EN_CLR;

}

/*------------------------------------------------

清屏函數

------------------------------------------------*/

void LCD_Clear(void)

{

    LCD_Write_Com(0x01);

    DelayMs(5);

}

/*------------------------------------------------

寫入字符串函數

------------------------------------------------*/

void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)

{

    if (y == 0)

    {

        LCD_Write_Com(0x80 + x);     //表示第一行

    }

    else

    {

        LCD_Write_Com(0xC0 + x);      //表示第二行

    }

    while (*s)

    {

        LCD_Write_Data( *s);

        s ++;

    }

}

/*------------------------------------------------

寫入字符函數

------------------------------------------------*/

void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data)

{

    if (y == 0)

    {

        LCD_Write_Com(0x80 + x);

    }

    else

    {

        LCD_Write_Com(0xC0 + x);

    }

    LCD_Write_Data( Data);

}

/*------------------------------------------------

初始化函數

------------------------------------------------*/

void LCD_Init(void)

{

    LCD_Write_Com(0x38);    /*顯示模式設置*/

    DelayMs(5);

    LCD_Write_Com(0x38);

    DelayMs(5);

    LCD_Write_Com(0x38);

    DelayMs(5);

    LCD_Write_Com(0x38);

    LCD_Write_Com(0x08);    /*顯示關閉*/

    LCD_Write_Com(0x01);    /*顯示清屏*/

    LCD_Write_Com(0x06);    /*顯示光標移動設置*/

    DelayMs(5);

    LCD_Write_Com(0x0C);    /*顯示開及光標設置*/

}

/*------------------------------------------------

主函數[上面已經把顯示功能封裝好了，今后再寫其他顯示就直接調用]

------------------------------------------------*/

void main(void)

{

    LCD_Init();

    LCD_Clear();//清屏

    while (1)

    {

        LCD_Write_Char(7,0,'o');//單引號在C語言中表示取字符的ASCII碼，這一行代碼也可以寫為：  LCD_Write_Char(7,0,0x6F);

        LCD_Write_Char(8,0,'k');

        LCD_Write_String(1,1,"I LOVE YOU!");//雙引號在C語言中表示取字符串的ASCII碼

        while(1);

    }

}
