自制AVR單片機ISP下載線單片機編程器的作用是將調試好的程序燒寫到單片機的存儲器中。本文介紹的AVR單片機ISP下載線的成本只有10元左右，非常適合初學者自制。 AVR單片機的程序可以使用串行在線編程（ISP）方式下載寫入，即可直接在電路板上進行程序的燒寫和修改，所需的裝置就是一根ISP下載線。 本文介紹的ISP下載線使用計算機的并口對單片機編程．不僅支持AVR單片機，也支持對51單片機中AT89S系列單片機的編程。

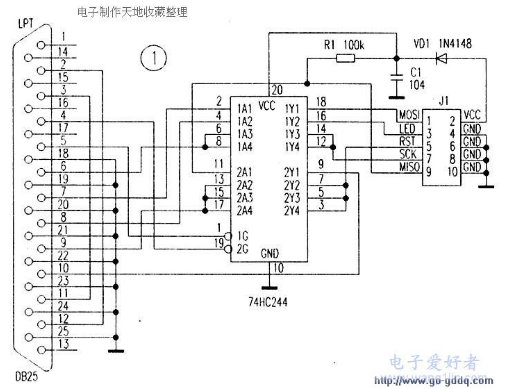

一、下載線電路 下載線的電路見圖1。該下載線是STK200／300型的下載線。74HC244是8緩沖器電路，用來作計算機并口和單片機的緩沖隔離。圖1中的LPT連接到計算機的并口，作計算機上的下載軟件和單片機進行通信的接口。LPT的④、⑤腳用來控制兩組緩沖器的輸出，在其輸出低電平時，所控制的緩沖器可正常傳遞數據；輸出高電平時，所控制的緩沖器輸出端為高阻態。LPT的⑦腳輸出編程命令和數據到單片機的MOSI端（MOSI在這里表示計算機輸出、單片機輸入）；LPT的⑥腳輸出串行編程時鐘信號到單片機的SCK端；LPT的⑨腳輸出復位信號到RST端；LPT的⑧腳輸出編程狀態信號到LED端。LED是目標板上的發光二極管，可以不用。由單片機讀出的信息經MISO端（MISO在這里表示單片機輸出、計算機輸入）輸出到LPT的⑩腳。74HC244的電源由單片機目標板上的5V電源通過二極管VD1提供。 下載電纜采用10芯線，標準10腳IDC接頭，電纜線一端面向接頭的俯視圖如圖2所示。以AVR單片機ATmega8為例，單片機編程時的接口電路如圖3所示。這是Atmega8單片機的最小系統，由于使用了內部RC振蕩器作時鐘源，所以電路中沒有外接晶振電路，因此在設置熔絲位時不能設置成使用外部晶振。
二、軟件的使用方法 配合下載線使用的軟件有PonyProg2000、 ISPlay等。
本文以PonyProg2000為例，介紹軟件的使用方法，并以ATmega8編程為例進行介紹。
1．設置ISP下載通信接口 打開軟件PonyProg2000，點擊工具欄上“設置”按鈕，在彈出的“接口板設置”窗口中選擇單選按鈕“并行”，在下拉列表中選擇“AvrISP I/O”，可單擊“測試”按鈕，檢查接口的設置是否正確，單擊“確認”按鈕完成設置。
2．選擇器件 在工具欄上的第一個下拉列表中選擇“AVR mICro”，第二個下拉列表中選擇“ATmega8”。
3．下載操作 在工具中單擊“打開”按鈕，彈出“打開器件內容文件”對話框，在“文件類型”下拉列表中選擇“*．hex”，找到目標文件后，單擊對話框上的“打開”按鈕，該目標文件即被裝入計算機緩沖區。

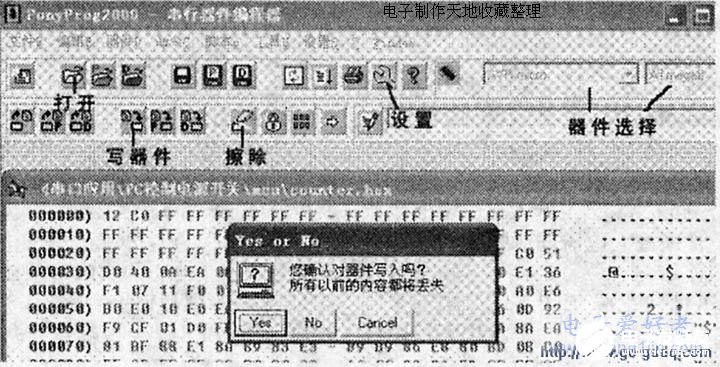

單擊工具欄上的“寫器件”按鈕，彈出“Yes or No”對話框，單擊“Yes“，即可完成程序的燒寫。有關操作界面見圖4所示。 如果待寫器件以前已寫入過程序，在重新寫入程序前應先單擊工具欄上的“擦除”按鈕進行擦除。
