在很多AVR單片機的初學者在使用AVR單片機中，很容易把熔絲位弄錯而造成單片機鎖死，比如說JTAGEN置為1后，單片機的JTAG就不能再下載程序進去了，因此給我們帶來很多麻煩。
常見的恢復方法是使用并口編程器來恢復，對于初學者來說，很多設備是很欠缺的，所以很難解決。
現為我們初學者介紹一個簡單實用可行的方法——有源晶振恢復法。將被鎖死的AVR單片機接入最小系統或者開發板中，將系統中的晶振拆下來，在XAIL1接上有源晶振的第三腳（按下圖接即可）。

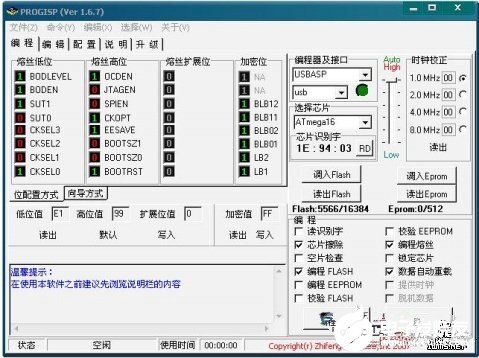

然后通電，使用ISP下載線進行熔絲位編輯，本人使用智峰progisp（Ver 1.6.7）軟件，打開軟件選擇好芯片型號，使用默認的熔絲位設置即可。
然后點擊自動即可下載。
斷電接回原來的晶振，再次使用ISP下載程序就可以搞定了。
2.AVR單片機熔絲鎖死的處理
用外接有源晶振的方法解鎖，
有源晶振實際上是一個封裝了振蕩電路、晶振的信號源，可以輸出標準的大幅度的方波。共有4個腳，1 NC，2 GND，3 OUT，4 VCC，圓點標記對應的為1腳。將3腳接到單片機的xtal1，通過isp一般可以讀出鎖死的熔絲位（isp編程未禁止），并可以重新燒寫正確的熔絲位；如果不行的話，只有通過并行編程器燒寫了。
3.單片機熔絲位燒錯芯片鎖死的處理方法
有兩種方式可以達到這一點：
1.以用其他工作正常的單片機的時鐘作為外部晶振，只要將工作正常的單片機的XTAL2腳連接熔絲設置錯誤的單片機的XTAL1引腳即可。這種方法我使用過，但是只能使單片機中的程序跑起來，并不能恢復熔絲位。
2.使用51系列單片機的ALE引腳作為外部時鐘源，將51系列的ALE引腳與M16的XTAL1引腳相連接。我親手試了一下，效果是立竿見影，很快的恢復了錯誤設置的熔絲位。
4.單片機熔絲位的作用：
熔絲控制很多信息，比如晶振選擇，isp使能，jtag使能。
