1.什么是數碼管

1.1、幾方面看數碼管

(1)作用：數碼管是顯示器件，用來顯示數字的

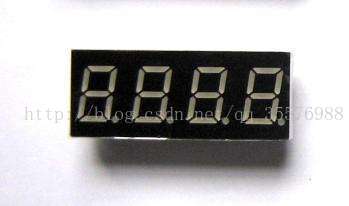

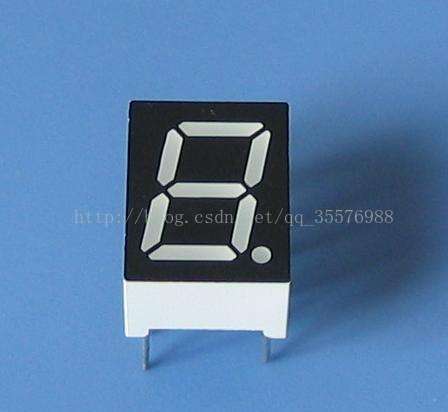

(2)分類：單個（1位）、聯排（2位、4位、8位）

1.2、工作原理
(1)亮滅原理（其實就是內部的照明LED，一顆數碼管內部有七個led）

(2)顯示數字（甚至文字）原理：利用內部的LED的亮和滅讓外部的組成數字的筆畫顯示或者不顯示，人看到的就是不同的數字。

1.3、共陽極和共陰極數碼管
(1)驅動方法的差異。必須清楚一個數碼管內部的8顆LED是獨立驅動的。如果8顆LED的正極接在一起接到VCC上（負極分別接到單片機的不同引腳），這種接法就叫共陽極。反之如果8顆LED負極接在一起然后接到GND（正極就分別接到單片機的不同引腳）就叫共陰極。兩種接法都可以驅動數碼管顯示，但是用來顯示的單片機程序不同（共陽極時單片機0是亮，共陰極時單片機的1是亮）。

(2)驅動電流需求差異。數碼管（其實就是LED）如果按照共陽極接法則單片機可以直接驅動顯示，如果按照共陰極接法則單片機不能直接驅動，因為單片機的IO口提供的電流大小不夠驅動數碼管內部的LED顯示，需要外部電路來提供一個大電流驅動的芯片來解決(74HC573芯片可以提供大電流）。

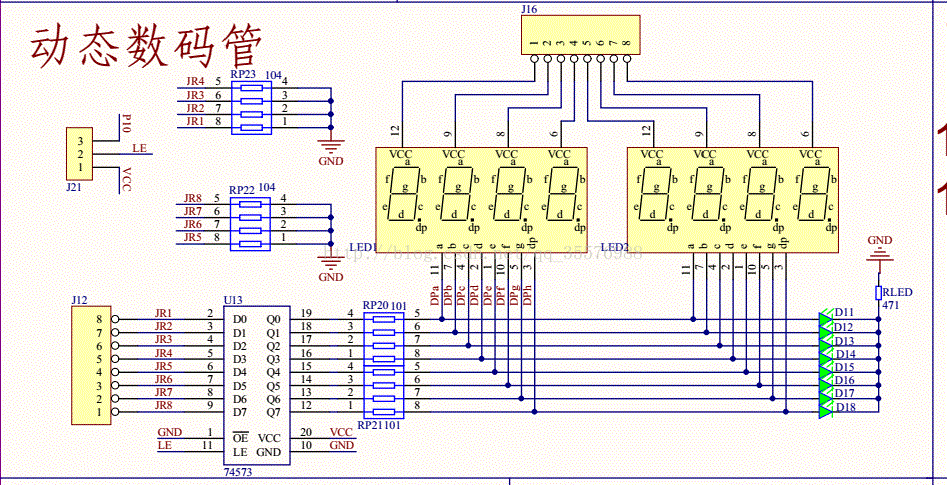

1.4、靜態和動態數碼管
(1)用途差異：靜態數碼管一般是單個；動態數碼管一般是聯排的。

(2)電路接法差異

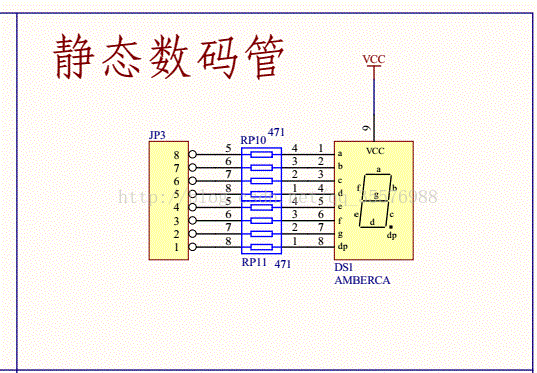

1.5.讓靜態數碼管依次顯示0到f
(1)利用C語言數組

#include
