本系列教程以AVR單片機為對象，介紹單片機的快速開發方法。

參考教材：《單片機技術及應用項目教程》 欒秋平 電子工業出版社 2019.6 第1版

本文介紹使用74HC595在LED陣列上，顯示數字“0-9”的方法。

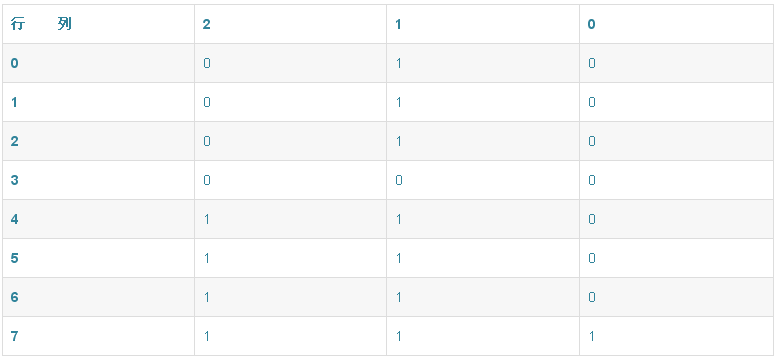

一、數字字模0-9

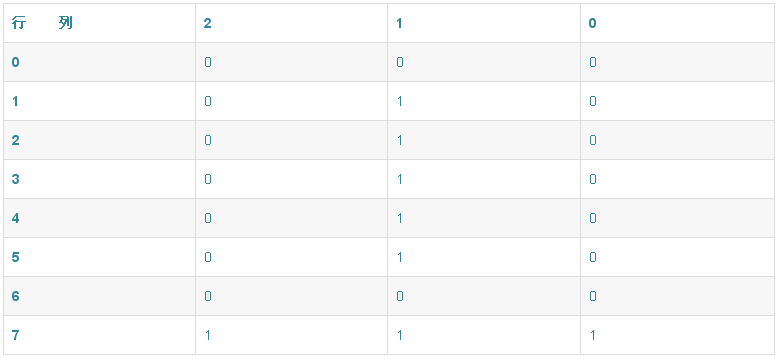

1、0的字模：0x80、0xB6、0x80

2、1的字模0xFF、0x80、0xFF

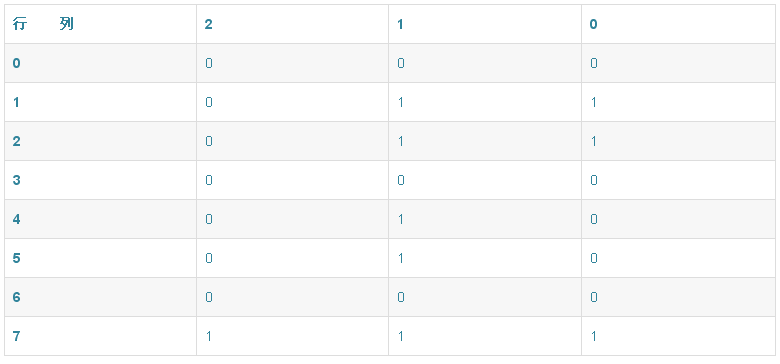

3、2的字模0x86、0xB6、0xB0

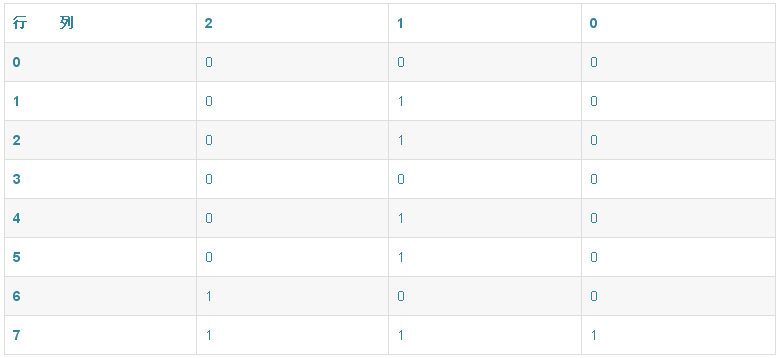

4、3的字模0xB6、0xB6、0x80

5、4的字模0xF0、0xF7、0x80

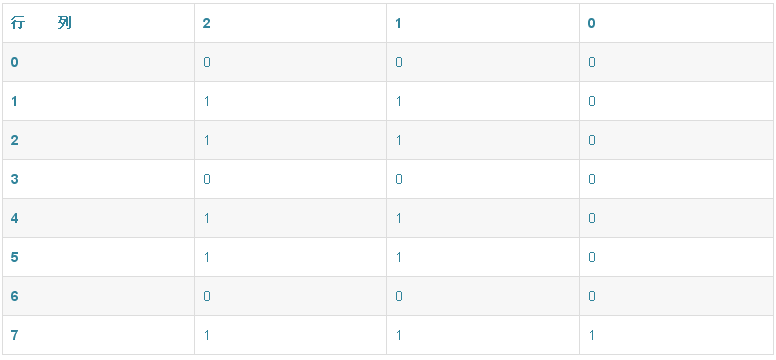

6、5的字模0xB0、0xB6、0x86

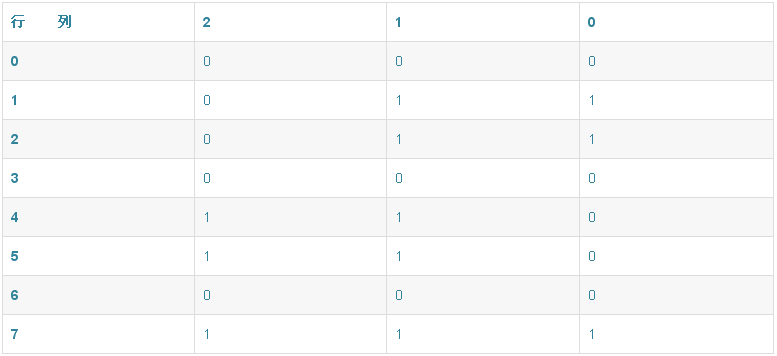

7、6的字模0x80、0xB6、0x86

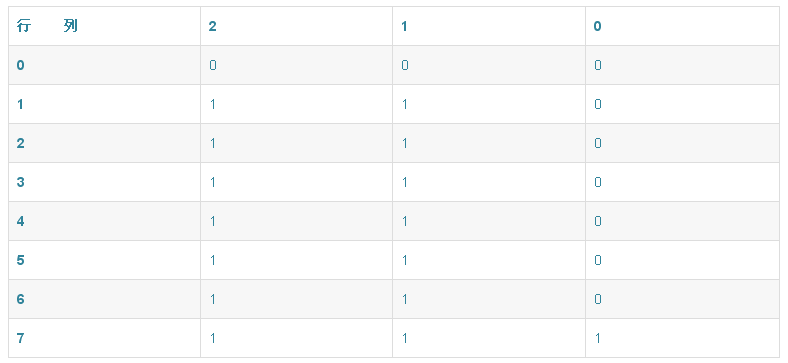

8、7的字模0xFE、0xFE、0x80

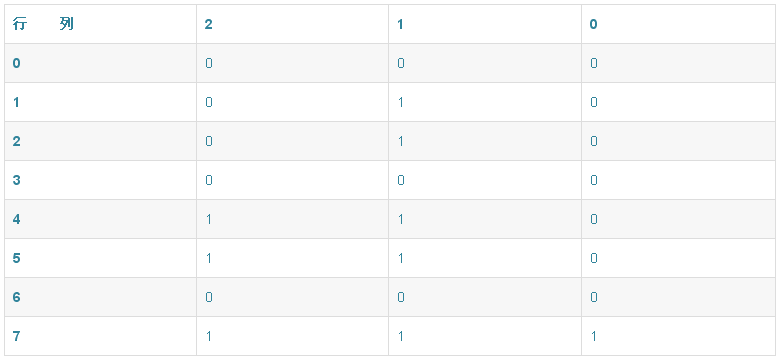

9、8的字模0x80、0xB6、0x80

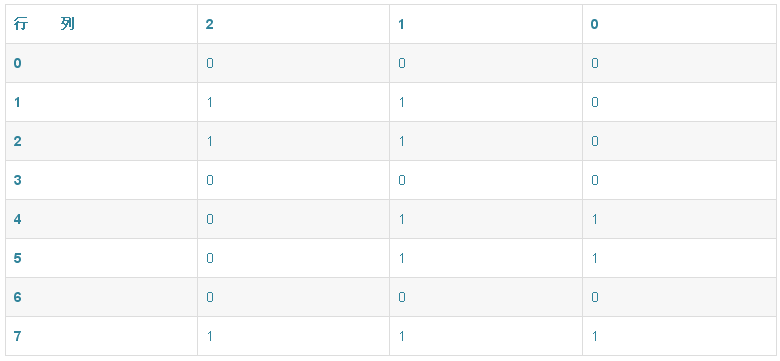

10、9的字模0xB0、0xB6、0x80

二、編程實現倒計時

int main(void)

{

//定義局部變量

//目標板初始化，該函數會自動初始化相應的外設文件

TARGET_Init();

//初始化全局變量

//在上電時，執行的相應操作

//后臺主循環

while(1)

{

/*

**********************************

在這里完成自己的項目邏輯

**********************************

*/

HC595_WriteByte(0xB0); //9

HC595_WriteByte(0xB6);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0x80); //8

HC595_WriteByte(0xB6);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0xFE); //7

HC595_WriteByte(0xFE);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0x80); //6

HC595_WriteByte(0xB6);

HC595_WriteByte(0x86);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0xB0); //5

HC595_WriteByte(0xB6);

HC595_WriteByte(0x86);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0xF0); //4

HC595_WriteByte(0xF7);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0xB6); //3

HC595_WriteByte(0xB6);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0x86); //2

HC595_WriteByte(0xB6);

HC595_WriteByte(0xB0);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0xFF); //1

HC595_WriteByte(0x80);

HC595_WriteByte(0xFF);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0x80); //0

HC595_WriteByte(0xBE);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

/*

**********************************

喂狗語句，大部分工程項目都不應去除

**********************************

*/

#if INTERNAL_PERIPHERAL_WDT_MODE != 0

TARGET_WatchDogReset();

#endif

}

return 0; //永不執行

}

三、程序的優化

#ifndef HAL_H_

#define HAL_H_

//引腳定義

////////////////////////////////////////////////////////////////////////////////////

//PortB

#define IO_PB_DIR 0b00000000

#define IO_PB_OUT 0b00000000

////////////////////////////////////////////////////////////////////////////////////

////////////////////////////////////////////////////////////////////////////////////

//PortC

#define IO_PC_DIR 0b00000000

#define IO_PC_OUT 0b00000000

////////////////////////////////////////////////////////////////////////////////////

////////////////////////////////////////////////////////////////////////////////////

//PortD

#define IO_PD_DIR 0b00000000

#define IO_PD_OUT 0b00000000

////////////////////////////////////////////////////////////////////////////////////

//函數原型聲明

void ShowNumber(uint8 u8_Number);

#endif /* HAL_H_ */

#include "../include.h"

//以下函數為工程項目中用到的函數

void ShowNumber(uint8 u8_Number)

{

uint8 u8_Line[3];

switch (u8_Number)

{

case 0:

u8_Line[2] = 0x80;

u8_Line[1] = 0xBE;

u8_Line[0] = 0x80;

break;

case 1:

u8_Line[2] = 0xFF;

u8_Line[1] = 0x80;

u8_Line[0] = 0xFF;

break;

case 2:

u8_Line[2] = 0x86;

u8_Line[1] = 0xB6;

u8_Line[0] = 0xB0;

break;

case 3:

u8_Line[2] = 0xB6;

u8_Line[1] = 0xB6;

u8_Line[0] = 0x80;

break;

case 4:

u8_Line[2] = 0xF0;

u8_Line[1] = 0xF7;

u8_Line[0] = 0x80;

break;

case 5:

u8_Line[2] = 0xB0;

u8_Line[1] = 0xB6;

u8_Line[0] = 0x86;

break;

case 6:

u8_Line[2] = 0x80;

u8_Line[1] = 0xB6;

u8_Line[0] = 0x86;

break;

case 7:

u8_Line[2] = 0xFE;

u8_Line[1] = 0xFE;

u8_Line[0] = 0x80;

break;

case 8:

u8_Line[2] = 0x80;

u8_Line[1] = 0xB6;

u8_Line[0] = 0x80;

break;

case 9:

u8_Line[2] = 0xB0;

u8_Line[1] = 0xB6;

u8_Line[0] = 0x80;

break;

default:

u8_Line[2] = 0xFF;

u8_Line[1] = 0xFF;

u8_Line[0] = 0xFF;

break;

}

HC595_WriteByte(u8_Line[2]);

HC595_WriteByte(u8_Line[1]);

HC595_WriteByte(u8_Line[0]);

HC595_SELECT;

}

int main(void)

{

//定義局部變量

int8 i;

//目標板初始化，該函數會自動初始化相應的外設文件

TARGET_Init();

//初始化全局變量

//在上電時，執行的相應操作

//后臺主循環

while(1)

{

/*

**********************************

在這里完成自己的項目邏輯

**********************************

*/

for (i = 9; i >= 0; i--)

{

ShowNumber(i);

TARGET_Delayms(1000, 1);

}

/*

**********************************

喂狗語句，大部分工程項目都不應去除

**********************************

*/

#if INTERNAL_PERIPHERAL_WDT_MODE != 0

TARGET_WatchDogReset();

#endif

}

return 0; //永不執行

}
