一、項目概述
1.1 引言
目前，大部分的音樂文件都是以mp3格式來保存的，mp3是一種有損的音頻壓縮格式，它無法完美地再現原版音樂。隨著存儲器容量的擴大、網絡帶寬的增加、處理器性能的增強以及人們對生活品質要求的提高，無損音樂越來越受到人們的青睞，對無損音樂播放器的需求也就越來越大。
1.2 項目背景/選題動機
我們希望能在AVR單片機上實現一個“FLAC高保真音頻播放器”。播放器用ATMEL的EVK1105套件來實現，它將從SD卡、U盤和網絡中讀取音頻文件，并對其進行解碼及播放。該播放器能播放高保真音頻文件，具有設備體積小、操作簡單和便于攜帶使用等優點。
二、需求分析
2.1 功能要求
音頻播放：能支持FLAC格式的音頻播放
音頻文件的存儲介質：支持SD卡、移動硬盤、U盤、網絡流中音頻文件的讀取和播放
力爭實現對APE格式的支持
2.2 性能要求
播放文件的采樣頻率：48-96kHz
播放文件的采樣精度：16/24位字長
三、方案設計
3.1 系統功能實現原理
系統通過讀取本地存儲器(SD卡、U盤、移動硬盤)上的音頻文件，或者從網絡接口獲取數據流，得到音頻數據，然后通過AT32UC3A0512 MCU進行解碼播放操作。

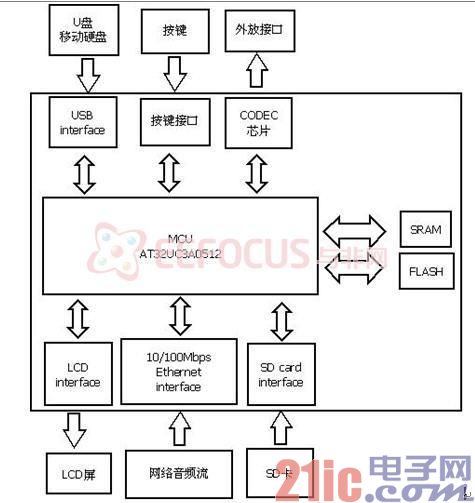

圖1 系統硬件結構框圖
3.2 硬件平臺選用及資源配置
系統使用AVR EVK1105開發板，該開發板資源配置如下：
AT32UC3A0512處理器，最高主頻66MHz;
立體聲音頻輸出;
全彩QVGA(320*240)LCD顯示屏;
JTAG接口;
USB OTG接口;
SD和MMC讀卡器;
10/100Mbps的以太網接口;
TLV320AIC23B編解碼芯片
3.3系統軟件架構
系統組件可分解為如下圖所示的模塊：

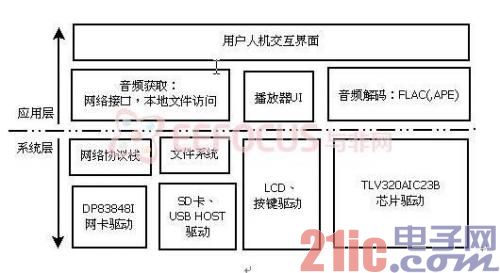

圖2 系統模塊圖
系統層模塊
文件系統：由于要讀取SD卡、U盤上的文件，所以要在底層實現一個文件系統，如fat。
網絡協議棧：播放器可以接收網絡流媒體，這需要網絡協議棧的支持，如LwIP。
設備驅動：由于程序中會使用LCD、按鍵、SD card讀卡器、USB接口、網絡接口、編解碼芯片，需要為它們實現驅動。
應用層模塊
音頻獲取：
從網絡流或者SD卡、U盤中讀取音頻文件。
音頻解碼：
解碼音頻數據，并進行播放。
播放器UI：
用于控制播放的過程，例如開始播放、停止播放，以及響應用戶的其它操作請求。
3.4 系統軟件流程

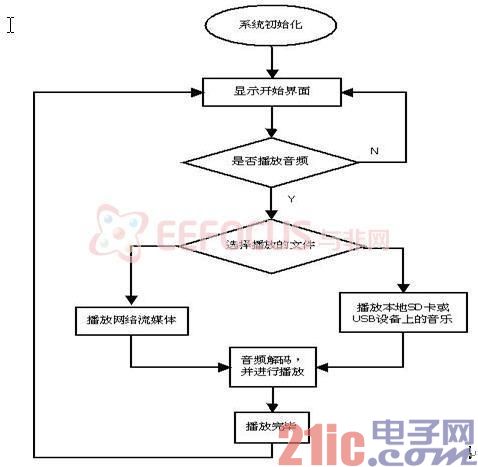

圖3 程序運行流程圖
系統在啟動之后，進行相關的初始化工作。初始化結束、進入了開始界面之后，若用戶按下按鈕播放音樂，那么就選擇播放本地音頻或者網絡音頻：若選擇本地音頻文件，則讀取SD卡、U盤、移動硬盤中的相應文件并進行播放;若選擇網絡音頻文件，則接收網絡音頻數據流并進行播放。播放完畢后，重新回到開始界面。
3.5 系統預計實現結果
該系統能夠播放SD卡、U盤和移動硬盤上存儲的FLAC文件，也可以播放網絡流媒體;由按鍵來控制播放器，在LCD上顯示音頻信息。此外，爭取實現對APE格式文件的支持。
