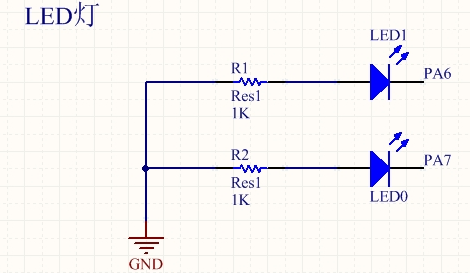

硬件電路圖：

我的收獲：

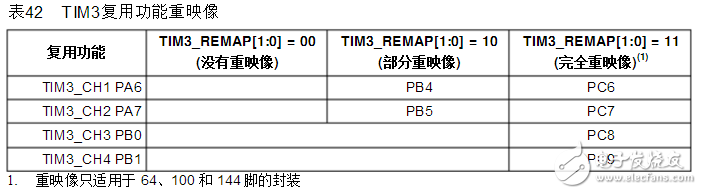

這是STM32數據手冊上對TIM3通用定時器復用功能重映象的描述，假設讓PA6作為PWM輸出，從圖中可以看出PA6對應TIM3的通道1，

使能TIM3通道1的函數為

TIM_OC1Init（）;1

同樣的，如果想要使能PA7，它對應的是TIM3的通道2，那么使能通道2的函數便是：

TIM_OC2Init（）1

以此類推，需要注意，使能不同相同定時器不同通道的函數是有一點小差別的，防止在程序中調用TIM_OC1Init（）函數來使能TIM3通道2這種情況的發生。

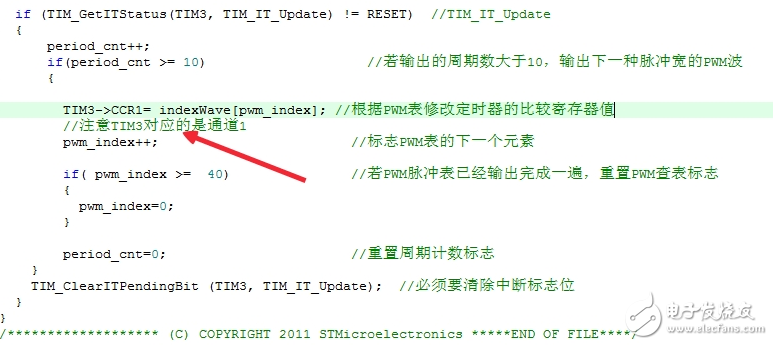

注意看這里，假設使用的是TIM3的通道1，那么這里就要寫成

TIM3-》CCR11

類似的如果用TIM3定時器的通道2，這里就要相應的改為

TIM3-》CCR21

這同樣是為了防止本來計劃使用的是TIM3的通道1，反而在這里自擺烏龍寫為了TIM-》CCR2的情況，這樣的錯誤一般很隱蔽，不容易查找。

相應的程序已經上傳，但是不知道為什么在這里無法顯示程序的下載地址，需要下載可以去我的資源里下載。

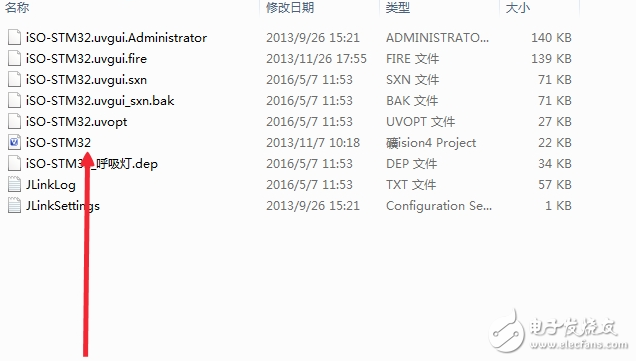

工程文件為

Progect–》RVMDK（uv4）–》iSO_STM32

STM32PWM輸出實現LED燈漸亮漸滅程序：

/**說明：

*PA0:KEY1;PA1:KEY2;

*PA2:LED1;PA3:LED2;

*PA9:USART1_TX;PA10:USART1_RX

*/

#include “stm32f10x.h”

#include “stm32f10x_rcc.h”

#include “stm32f10x_gpio.h”

#include “stm32f10x_tim.h”

#include “stm32f10x_pwr.h”

#include “stm32f10x_exti.h”

#include “system_stm32f10x.h”

#include “misc.h”

void RCC_Configuration（void）;

void GPIO_Configuration（void）;

void TIM2_Configuration（void）;

void delay_ms（u16 time）;

int main（）

{

u8 led_fx=1;

u16 led_dt=0;

RCC_Configuration（）;

GPIO_Configuration（）;

TIM2_Configuration（）;

while（1）

{

delay_ms（10）;

if（led_fx==1）

{

led_dt++;

}else{

led_dt--;

}

if（led_dt》100） led_fx=0;//可以和初始值一樣

if（led_dt==0） led_fx=1;

TIM_SetCompare3（TIM2，led_dt）;//通道3沒有重影像是PA2對應LED1

TIM_SetCompare4（TIM2，led_dt）;//通道4沒有重影像是PA3對應LED2

}

}

void RCC_Configuration（void）

{

SystemInit（）;

RCC_APB2PeriphClockCmd（RCC_APB2Periph_GPIOA，ENABLE）;

RCC_APB1PeriphClockCmd（RCC_APB1Periph_TIM2，ENABLE）;

//GPIO_AFIODeInit（）;和下面相同效果，可以查看源碼證明

RCC_APB2PeriphClockCmd（RCC_APB2Periph_AFIO，ENABLE）;

}

void GPIO_Configuration（void）

{

GPIO_InitTypeDef GPIO_InitStructure;

//GPIO_PinRemapConfig（GPIO_PartialRemap2_TIM2，ENABLE）;//端口映射函數

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3;//GPIO_Pin_3對應channel3，主函數改為：TIM_SetCompare3

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

GPIO_Init（GPIOA， &GPIO_InitStructure）;

}

void TIM2_Configuration（void）

{

TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

TIM_OCInitTypeDef TIM_OCInitStructure;

TIM_DeInit（TIM2）;

TIM_InternalClockConfig（TIM2）;

//定時器初始化

TIM_TimeBaseStructure.TIM_Period = 100-1;//初始值是100，2MHz=2000KHz，2MHz/100=0.02MHz，所有周期T=1/0.02MHz=50us，示波器顯示周期應該為50us

TIM_TimeBaseStructure.TIM_Prescaler = 36-1;//36倍分頻，72MHz/36=2MHz

TIM_TimeBaseStructure.TIM_ClockDivision = 0;

TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

TIM_TimeBaseStructure.TIM_RepetitionCounter = 0;

TIM_TimeBaseInit（TIM2， &TIM_TimeBaseStructure）;

//PWM初始化

TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;

TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;

TIM_OCInitStructure.TIM_Pulse = 50;//占空比值是50，所以占空比是：50/100=50%

TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;

TIM_OC3Init（TIM2，&TIM_OCInitStructure）;

TIM_OCInitStructure.TIM_Pulse = 20;

TIM_OC4Init（TIM2，&TIM_OCInitStructure）;

//TIM_OC3PreloadConfig（TIM2，TIM_OCPreload_Enable）;

//TIM_ARRPreloadConfig（TIM2， ENABLE）;

TIM_Cmd（TIM2，ENABLE）;

TIM_CtrlPWMOutputs（TIM2，ENABLE）;

}

void delay_ms（u16 time）

{

u16 i=0;

while（time--）

{

i=12000;

while（i--）;

}

}
