旋轉編碼器 是一種輸入裝置，其幫助用戶與系統進行交互。它看起來更像是一個無線電電位器旋轉編碼器是一種輸入設備, 可幫助用戶與系統交互。它看起來更像是一個無線電電位器, 但它輸出一系列脈沖, 這使得它的應用獨特。當編碼器的旋鈕旋轉時, 它以小步的形式旋轉, 這有助于它用于 stepper/servo 電機控制。

在本文中，我們將了解不同類型的旋轉編碼器及其工作原理。我們還將它與PIC單片機PIC16F877A連接，并通過旋轉編碼器控制整數值，并在16 * 2 LCD屏幕上顯示其值。在本教程的最后, 您將會很樂意為您的項目使用旋轉編碼器。所以讓我們開始吧…。

旋轉編碼器及其類型

旋轉編碼器通常稱為軸編碼器。它是一個機電傳感器, 這意味著它將機械運動轉換為電子脈沖, 或者換句話說, 它將角度位置或運動或軸位置轉換為數字或模擬信號。它由一個旋鈕組成, 當旋轉時, 它將逐步移動, 并產生每個步驟具有預定寬度的脈沖列車序列。

市場上有很多種類型的旋轉編碼器, 設計師可以根據自己的應用選擇一種。下面列出了最常見的類型

增量編碼器

絕對編碼器

磁性編碼器

光學編碼器

激光編碼器

這些編碼器是基于輸出信號和傳感技術進行分類的, 增量編碼器和絕對編碼器是根據輸出信號進行分類的, 磁編碼器和激光編碼器是基于傳感技術進行分類的。此處使用的編碼器是增量類型的編碼器。

絕對編碼器即使在斷電后也會存儲位置信息, 當我們?cè)俅螌?duì)其通電時, 位置信息也會可用。

另一種基本類型, 增量編碼器提供數據時, 編碼器更改它的位置。它無法存儲倉位信息。

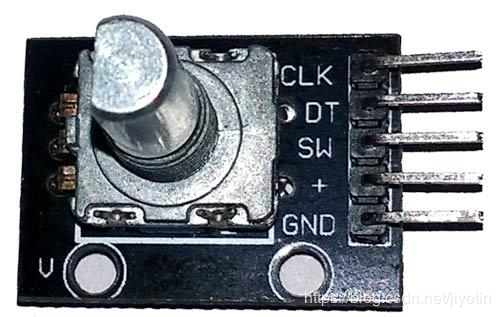

ky-040 旋轉編碼器夾頭及說明

ky-040 增量型旋轉編碼器的針腳如下所示。在這個項目中, 我們將與來自微芯片的流行微控制器 pic16f877a 接口這個旋轉編碼器。

前兩個引腳 (接地和 vcc) 用于為編碼器供電, 通常使用 + 5v 電源。除了以順時針和逆時針?lè)较蛐D(zhuǎn)旋鈕外, 編碼器還具有一個開關 (活動低), 可通過按內旋鈕進行按壓。此開關的信號是通過引腳 3 (sw) 獲得的。最后, 它有兩個輸出引腳 (dt 和 clk), 產生波形, 如下所述。我們以前把這個旋轉編碼器與 arduino 接口過。

旋轉編碼器的工作原理

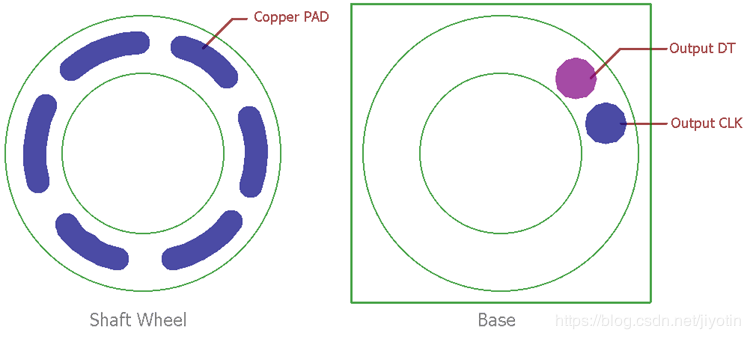

輸出完全取決于內部銅墊, 提供與 gnd 和 vcc 與軸的連接。

旋轉編碼器有兩個部分。軸輪, 它與軸連接, 并根據軸的旋轉和完成電氣連接的底座順時針或逆時針旋轉。基座具有連接到 dt 或 clk 的端口或點, 這樣當軸輪旋轉時, 它將連接基點, 并在 dt 和 clk 端口上提供方波。

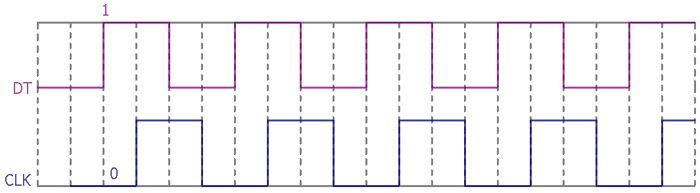

輸出將像軸旋轉時

兩個端口提供方波，但時序略有不同。因此，如果我們接受輸出為1和0，則只能有四個狀態，0 0,1 0,1 1,0 1.二進制輸出的序列決定順時針轉動或逆時針轉動。例如，如果旋轉編碼器在空閑狀態下提供1 0并在此之后提供1 1，則意味著編碼器將其位置向順時針?lè)较蚋淖円徊剑绻诳臻e1 0之后提供0 0，則意味著軸一步一步地沿逆時針?lè)较蜣D(zhuǎn)動其位置。

所需組件

現在是確定我們需要什么接口旋轉編碼器與 pic 微控制器的時候了,

PIC16F877A

電阻器

1k電阻器

10k

4.7k電容器33pF陶瓷圓盤電容器 - 2個

20Mhz晶體

16x2顯示

旋轉編碼器

5V適配器。

面包板

連接線。

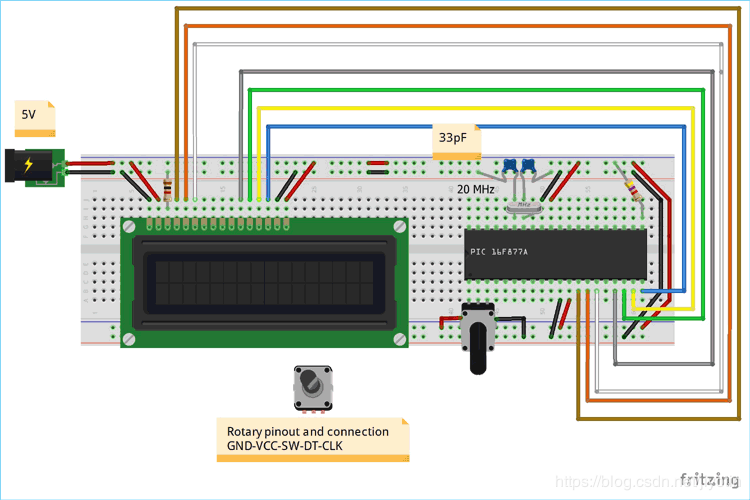

PIC16F877A旋轉編碼器接口電路圖

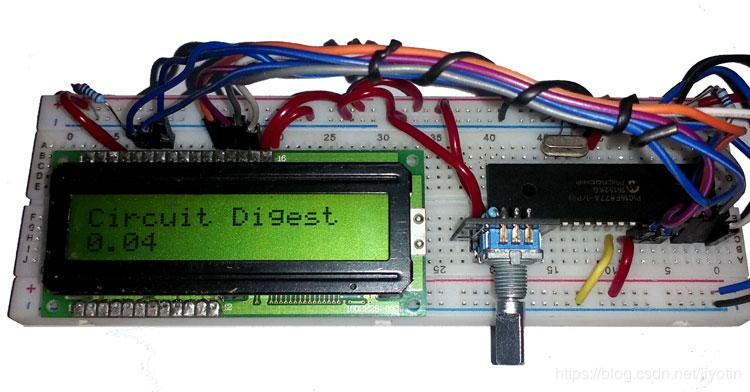

下面是根據電路圖連接組件后的最終設置圖：

我們使用單個1K電阻來代替LCD的對比度，而不是使用電位計。

代碼說明

完整的PIC代碼 在本項目的最后給出了 演示視頻，這里我們將解釋代碼的一些重要部分。如果您是PIC微控制器的就遵循我們的 新手，請PIC教程 從一開始。

正如我們之前討論的那樣，我們需要 檢查輸出并區分DT和CLK的二進制輸出，因此我們創建了一個 if-else為操作部分。

if (Encoder_CLK != position){

            if (Encoder_DT != position){

           // lcd_com (0x01);

            counter++; // Increase the counter which will be printed on the lcd

            lcd_com (0xC0);

            lcd_puts("            ");

            lcd_com (0xC0);

            lcd_bcd(1,counter);

            }

            else{

          // lcd_com (0x01);

            lcd_com (0xC0);

            counter--; // decrease the counter

            lcd_puts("            ");

            lcd_com (0xC0);

            lcd_bcd(1,counter);

            //lcd_puts("Left");

            }

        }

我們還需要在每一步上存儲位置。為此, 我們使用了一個存儲當前位置的變量 “position”。

position = Encoder_CLK; // It is to store the encoder clock position on the variable. Can be 0 or 1

除此之外，還提供了一個選項，用于 通知開關按壓LCD上的。

if (Encoder_SW == 0)

{

    sw_delayms(20); //debounce delay

    if (Encoder_SW == 0)

          {                //lcd_com(1);

                          //lcd_com(0xC0);

                         lcd_puts ("switch pressed");

//                itoa(counter, value, 10);

//                lcd_puts(value);

            }

}

系統 _ init 函數用于初始化引腳 ito 操作、lcd 和存儲旋轉編碼器位置。

void system_init()

    {

        TRISB = 0x00; // PORT B as output, This port is used for LCD

        TRISDbits.TRISD2 = 1;

        TRISDbits.TRISD3 = 1;

        TRISCbits.TRISC4 = 1;

        lcd_init(); // This will Initialize the LCD

       position = Encoder_CLK;// Sotred the CLK position on system init, before the while loop start.

}

lcd 功能寫在 lcd. h 庫上, 其中聲明了 lcd _ put ()、lcd _ cmd ()。

完整代碼：

/*

 * File:   main.c

 * Author: Sourav Gupta

 *

 * Created on 18 Dec 2018, 18:57

 */

/*

 * Configuration Related settings. Specific for microcontroller unit.

 */

#pragma config FOSC = HS        // Oscillator Selection bits (HS oscillator)

#pragma config WDTE = OFF       // Watchdog Timer Enable bit (WDT disabled)

#pragma config PWRTE = OFF      // Power-up Timer Enable bit (PWRT disabled)

#pragma config BOREN = ON       // Brown-out Reset Enable bit (BOR enabled)

#pragma config LVP = OFF         // Low-Voltage (Single-Supply) In-Circuit Serial Programming Enable bit (RB3/PGM pin has PGM function; low-voltage programming enabled)

#pragma config CPD = OFF        // Data EEPROM Memory Code Protection bit (Data EEPROM code protection off)

#pragma config WRT = OFF        // Flash Program Memory Write Enable bits (Write protection off; all program memory may be written to by EECON control)

#pragma config CP = OFF         // Flash Program Memory Code Protection bit (Code protection off)

#define _XTAL_FREQ 20000000

/*

 * System Header files inclusions

 */

#include

//#include

#include

#include "supporting c files/lcd.h"

#define Encoder_SW PORTDbits.RD2

#define Encoder_DT PORTDbits.RD3

#define Encoder_CLK PORTCbits.RC4

/*

 * Program flow related functions

 */

int counter; // It will hold the count of rotary encoder.

int position; // It will store the rotary encoder position.

void sw_delayms(unsigned int d);

int value[7];

/*

 * System Init Function

 */

void system_init ();

/* Main function single Thread*/

void main(void) {

    system_init();

    lcd_puts ("Circuit Digest");

    lcd_com(0xC0);

    counter = 0;

    while(1){

        lcd_com(0xC0);

        if (Encoder_SW == 0){

            sw_delayms(20);

            if (Encoder_SW == 0){

                //lcd_com(1);

                //lcd_com(0xC0);

                lcd_puts ("switch pressed");

//                itoa(counter, value, 10);

//                lcd_puts(value);

            }

        }

       if (Encoder_CLK != position){

            if (Encoder_DT != position){

               // lcd_com (0x01);

                counter++;

                lcd_com (0xC0);

                lcd_puts("                ");

                lcd_com (0xC0);

                lcd_bcd(1,counter);

            }

            else{

               // lcd_com (0x01);

                lcd_com (0xC0);

                counter--;

                lcd_puts("                ");

                lcd_com (0xC0);

                lcd_bcd(1,counter);

                //lcd_puts("Left");

            }

        }

        position = Encoder_CLK;

}

    return;

}

void sw_delayms(unsigned int d){

int x, y;

for(x=0;x

for(y=0;y<=1275;y++);

}

void system_init(){

    TRISB = 0x00; // PORT B as output, This port is used for LCD

    TRISDbits.TRISD2 = 1;

    TRISDbits.TRISD3 = 1;

    TRISCbits.TRISC4 = 1;

    lcd_init(); // This will Initialize the LCD

    position = Encoder_CLK;// Sotred the CLK position on system init, before the while loop start.

}
