在我們設計單片機電路的時候，單片機的 IO 口數量是有限的，有時并滿足不了我們的設計需求，比如我們的 STC89C52 一共有32個 IO 口，但是我們為了控制更多的器件，就要使用一些外圍的數字芯片，這種數字芯片由簡單的輸入邏輯來控制輸出邏輯，比如 74HC138 這個三八譯碼器，圖3-15是 74HC138 在我們原理圖上的一個應用。

單片機74HC138三八譯碼器的原理及應用方法

圖3-15 74HC138 應用原理圖

從這個名字來分析，三八譯碼器，就是把3種輸入狀態翻譯成8種輸出狀態。從圖3-15所能看出來的，74HC138 有1～6一共是6個輸入引腳，但是其中4、5、6這三個引腳是使能引腳。使能引腳和我們前邊講 74HC245 的 OE 引腳是一樣的，這三個引腳如果不符合規定的輸入要求，Y0 到 Y7 不管你輸入的1、2、3引腳是什么電平狀態，總是高電平。所以我們要想讓這個 74HC138 正常工作，ENLED 那個輸入位置必須輸入低電平，ADDR3 位置必須輸入高電平，這兩個位置都是使能控制端口。不知道大家是否記得我們第二課的程序有這么兩句 ENLED = 0；ADDR3 = 1；就是控制使這個 74HC138 使能的。

這類邏輯芯片，大多都是有使能引腳的，使能符合要求了，那下面就要研究控制邏輯了。對于數字器件的引腳，如果一個引腳輸入的時候，有0和1兩種狀態；對于兩個引腳輸入的時候，就會有00、01、10、11這四種狀態了，那么對于3個輸入的時候，就會出現8種狀態了，大家可以看下邊的這個真值表——圖3-16，其中輸入是 A2、A1、A0 的順序，輸出是從Y0、Y1.。..。.Y7 的順序。

單片機74HC138三八譯碼器的原理及應用方法

圖3-16 74HC138 真值表

從圖3-16可以看出，任一輸入狀態下，只有一個輸出引腳是低電平，其他的引腳都是高電平。在前面的電路中我們已經看到，8個 LED 小燈的總開關三極管 Q16 基極的控制端是 LEDS6，也就是 Y6 輸出一個低電平的時候，可以開通三極管 Q16，從右側的希望輸出的結果，我們可以推導出我們的 A2、A1、A0 的輸入狀態應該是110，如圖3-17。

單片機74HC138三八譯碼器的原理及應用方法

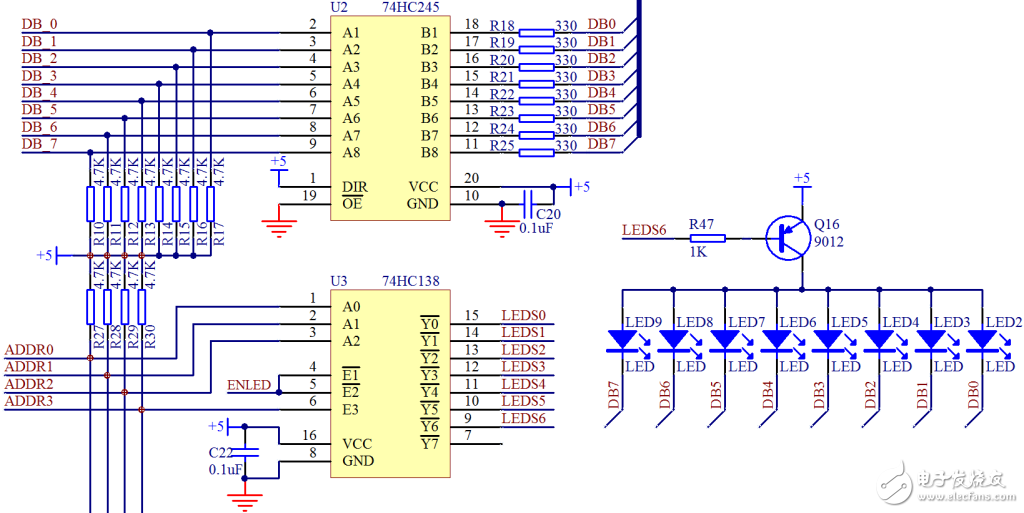

圖3-17 LED 小燈整體電路圖

那么我們再整體捋一遍點亮 LED 小燈的過程，首先看 74HC138，我們要讓 LEDS6 為低電平才能導通三極管 Q16，所以 ENLED = 0;ADDR3 = 1;保證 74HC138 使能。然后 ADDR2 =1; ADDR1 = 1; ADDR0 = 0;這樣保證了三極管 Q16 這個開關開通，5 V 電源加到 LED 上。

而 74HC245 左側是通過 P0 口控制，我們讓 P0.0 引腳等于0，就是 DB_0 等于0，而右側 DB0 等于 DB_0 的狀態，也是0，那么這樣在這一排共8個 LED 小燈當中，只有最右側的小燈和 5 V 之間有壓差，有壓差就會有電流通過，有電流通過我們的 LED2 就會發光了。

74HC245 左側我們可以看出來，是直接接到 P0 口上的，而 74HC138 的 ADDR0 ~ ADDR3接在何處呢？來看圖3-18。

單片機74HC138三八譯碼器的原理及應用方法

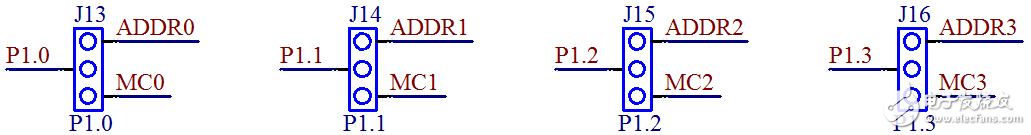

圖3-18 顯示譯碼與步進電機的選擇跳線

跳線是大家以后經常會接觸到的一個器件，它就是2根或者3根靠在一起的排針，然后可以用一個叫作跳線帽的東西連接其相鄰的2根針。它的作用就是起到導線的作用，我們可以通過跳線帽來實現連接線的切換。如圖3-19。

單片機74HC138三八譯碼器的原理及應用方法

圖3-19 跳線實物圖

從圖中可以看出，跳線帽本身可以占2個針的位置，現在是把右側和中間的針連到了一起，這樣實現的就是圖3-18中的 P1.0 和 ADDR0 連接到一起、P1.1 和 ADDR1 接一起、P1.2 和 ADDR2 接一起、P1.3 和 ADDR3 接一起。
