如下代碼實現MSP430G2553單片機兩個led交替閃爍

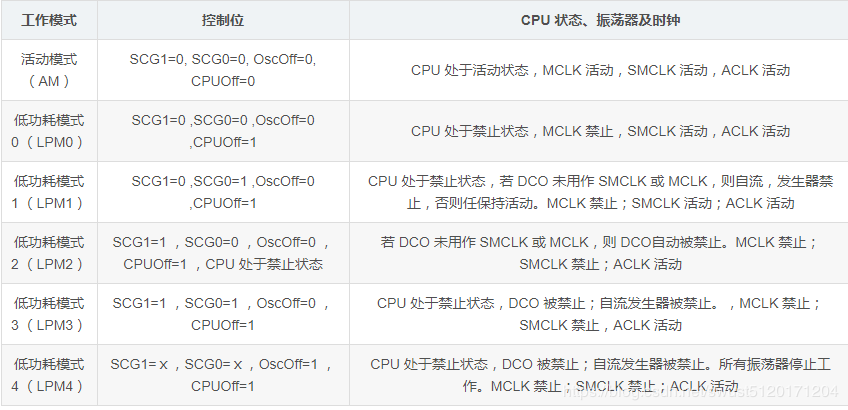

#include /** * main.c */ int main(void) { WDTCTL = WDTPW | WDTHOLD; // stop watchdog timer P1DIR|=BIT0+BIT6; P1OUT|=BIT0; while(1) { unsigned int i; i=50000; while(i--); P1OUT^=BIT0+BIT6; } } 發現燈光顯示異常兩燈常亮。 為什么呢？在老師幫助下了解了是因?yàn)镸sp430這款板子默認的低功耗模式導致了cpu不干預而使這種while(i--)的空循環失效。 MSP430G2553單片機有6種功耗模式如下： 1、活動模式-----AM 正常的工作模式，這時CPU消耗的電能最大． 2、低功耗模式0-----LPM0 CPUOff置位，CPU停止活動，但外圍模塊繼續工作，ACLK和MCLK信號保持活動，MCLK的鎖頻壞控制正常工作．有關控制位設置為：SCG0=0，SCG1=0，OscOff=0，CPUOff=1。 3、低功耗模式1-----LPM1 CPUOff置位，CPU停止活動，但外圍模塊繼續工作，MCLK的鎖頻環控制停止工作，ACLK與MCLK保持活動，有關控制位設置為：SCG0=0，SCG1=1，OscOff=0，CPUOff=1。 4、低功耗模式2-----LPM2 CPUOff置位，CPU停止活動，但外圍模塊繼續工作，MCLK的鎖頻環控制停止，ACLK活動，MCLK停止，有關控制位設置為：SCG0=0，SCG1=1，OscOff=0，CPUOff=1。 5、低功耗模式3-----LPM3 CPUOff置位，CPU停止活動，但外圍模塊繼續工作，MCLK的鎖頻環控制和MCLK停止工作，ＤＣＯ的ＤＣ發生器關閉，但ACLK信號仍保持活動，有關控制位設置為：SCG0=1，SCG1=1，OscOff=0，CPUOff=1。 6、低功耗模式4-----LPM4 CPUOff置位，CPU停止活動，但外圍模塊繼續工作，MCLK的鎖頻環控制和MCLK停止工作，晶振停止，有關控制位設置為：SCG0=x，SCG1=x，OscOff=1，CPUOff=1。 處理器進入低功耗模式以后，一般由中斷來喚醒。可以是外部中斷，也可以是內部的定時器等中斷。 而具體到上述問題從TI網站上查到相應的資料：翻譯后如下 MSP430提供各種類型的定時器和時鐘，可配置為無需CPU干預即可運行。當需要延遲時，可以利用其中一個定時器外設來產生這種延遲，而CPU不會保持活動狀態。該方法顯著降低了設備的功耗。這些定時器可使MSP430微控制器保持低功耗模式，直到定時器喚醒CPU。 風險，嚴重程度 在微控制器中，CPU是整體功耗的最大貢獻者。當應用程序執行延遲時，如果CPU保持活動模式，則會浪費大量的功率和能量。 為什么會這樣 當在項目中的任何代碼文件中發現延遲時，將發出此注釋。 檢查代碼中是否包含僅包含以下任一行的循環，而不包含任何其他代碼： __no_operation（）; _NOP（）; 任何空循環。例如： volatile int i = MAX_VALUE; 而（i--> 0）; 出現這種情況：//上述問題所在 __delay_cycles（NUMBER_OF_CYCLES）; 補救 利用其中一種MSP430低功耗模式，并使用MSP430器件中的一個定時器模塊在一段時間后喚醒。 代碼示例 // ********* ****************************** // MSP430G2xx3演示 - Timer_A，切換P1.0，CCR0續。模式ISR，DCO SMCLK // //描述：使用軟件和TA_0 ISR切換P1.0。切換每一個 // 50000個SMCLK周期。 SMCLK為TACLK提供時鐘源。 //在TA_0 ISR期間，切換P1.0并添加50000個時鐘周期 // CCR0每50000個周期觸發TA_0 ISR。 CPU通常是關閉的 //僅在TA_ISR期間使用。 // ACLK = n / a，MCLK = SMCLK = TACLK =默認DCO // // MSP430G2xx3 // --------------- // / | | XIN | - // | | | // - | RST XOUT | - // | | // | P1.0 | - > LED // // D. Dang #include void main（void） { WDTCTL = WDTPW + WDTHOLD; //停止WDT P1DIR | = 0x01; // P1.0輸出 CCTL0 = CCIE; //啟用CCR0中斷 CCR0 = 50000; TACTL = TASSEL_2 + MC_2; // SMCLK，contmode _BIS_SR（LPM0_bits + GIE）; //輸入LPM0 w / interrupt } //定時器A0中斷服務程序 #pragma vector = TIMER0_A0_VECTOR __interrupt void Timer_A（void） { P1OUT ^ = 0x01; //切換P1.0 CCR0 + = 50000; //將偏移添加到CCR0 } 具體代碼現在搞不太懂，但是大體上兩種解決方法，第一用delay函數實現用時鐘定時，第二個就是用中斷進入其他的例如AM退出低功耗模式，然后就可以調用cpu來實現循環。 應該是這樣，現在第一次學真的搞不來這些代碼，只能這樣了。
