74HC595是硅結構的CMOS器件， 兼容低電壓TTL電路，遵守JEDEC標準。 74HC595是具有8位移位寄存器和一個存儲器，三態輸出功能。 移位寄存器和存儲器是分別的時鐘。 數據在SHcp（移位寄存器時鐘輸入）的上升沿輸入到移位寄存器中，在STcp（存儲器時鐘輸入）的上升沿輸入到存儲寄存器中去。如果兩個時鐘連在一起，則移位寄存器總是比存儲寄存器早一個脈沖。 移位寄存器有一個串行移位輸入（Ds），和一個串行輸出（Q7’）,和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時（為低電平），存儲寄存器的數據輸出到總線。

8位串行輸入/輸出或者并行輸出移位寄存器，具有高阻關斷狀態。三態。

將串行輸入的8位數字，轉變為并行輸出的8位數字，例如控制一個8位數碼管，將不會有閃爍。

特點

8位串行輸入 /8位串行或并行輸出 存儲狀態寄存器，三種狀態

輸出寄存器（三態輸出：就是具有高電平、低電平和高阻抗三種輸出狀態的門電路。）可以直接清除 100MHz的移位頻率

輸出能力

并行輸出，總線驅動； 串行輸出；標準中等規模集成電路

595移位寄存器有一個串行移位輸入（Ds），和一個串行輸出（Q7’）,和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時（為低電平），存儲寄存器的數據輸出到總線。

參考數據

Cpd決定動態的能耗，

Pd=Cpd×VCC×f1+∑(CL×VCC^2×f0)

F1=輸入頻率，CL=輸出電容 f0=輸出頻率（MHz） Vcc=電源電壓

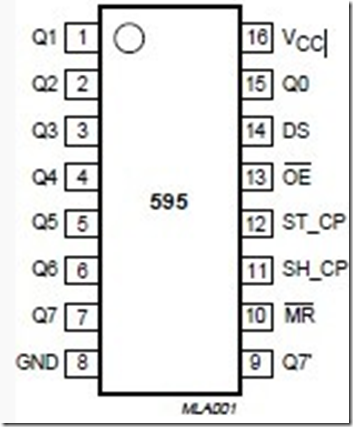

引腳說明

符號 引腳 描述

Q0…Q7 8位并行數據輸出，其中Q0為第15腳

GND 第8腳 地

Q7’ 第9腳 串行數據輸出

MR 第10腳 主復位（低電平）

SHCP 第11腳 移位寄存器時鐘輸入

STCP 第12腳 存儲寄存器時鐘輸入

OE 第13腳 輸出有效（低電平）

DS 第14腳 串行數據輸入

VCC 第16腳 電源

注釋

H=高電平狀態

L=低電平狀態

↑=上升沿

↓=下降沿

Z=高阻

NC=無變化

×=無效

當MR為高電平，OE為低電平時，數據在SHCP上升沿進入移位寄存器，在STCP上升沿輸出到并行端口。

74HC595.c

------------------------------------------------------------------------------------------------------------------------------------------------------

#include "stm32f10x.h"

#include "stm32f10x_rcc.h"

#include "stm32f10x_gpio.h"

#include "74HC595.h"

/* 延時模塊82615468 sp-320-12

 * */

static void delay(u32 t)

{

u32 i;

while(t--)

for (i = 0; i < 1; i++);

}

void HC595Init(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd(HC595_CLK_GPIO_CLK | HC595_DATA_GPIO_CLK | HC595_CS_GPIO_CLK, ENABLE);

GPIO_InitStructure.GPIO_Pin = HC595_CLK_PIN;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(HC595_CLK_GPIO, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = HC595_DATA_PIN;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(HC595_DATA_GPIO, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = HC595_CS_PIN;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(HC595_CS_GPIO, &GPIO_InitStructure);

HC595_CLK_H();

HC595_DATA_H();

HC595_CS_H();

}

void HC595Send(u8 data)

{

  u8 j;

  for (j = 8; j > 0; j--)

{

    if(data & 0x80)

   HC595_DATA_H();

else

HC595_DATA_L();

    HC595_CLK_L();              //上升沿發生移位

delay(1);

    data <<= 1;

    HC595_CLK_H();

delay(1);

  }

//HC595Load();

}

void HC595Load(void)

{

HC595_CS_L();

HC595_CS_H();

}

/*

void LedRowOn(u8 Row7_0, u8 Row15_8, u8 Row16_23,u8 Row31_24)

{

HC595Send(Row15_8);

HC595Send(Row7_0);

HC595Send(Row31_24);

HC595Send(Row16_23);

HC595Load();

}

*/

void LedRowOut(u32 Data)

{

HC595Send(Data >> 24);

HC595Send(Data >> 16);

HC595Send(Data >> 8);

HC595Send(Data >> 0);

HC595Load();

}

//end of file

74HC595.h

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

#ifndef __74HC595_H__

#define __74HC595_H__

#define HC595_CLK_PIN          GPIO_Pin_6

#define HC595_CLK_GPIO          GPIOA

#define HC595_CLK_GPIO_CLK      RCC_APB2Periph_GPIOA

#define HC595_CLK_H()           GPIOA->BSRR = HC595_CLK_PIN

#define HC595_CLK_L()         GPIOA->BRR  = HC595_CLK_PIN

#define HC595_CS_PIN          GPIO_Pin_7

#define HC595_CS_GPIO           GPIOA

#define HC595_CS_GPIO_CLK       RCC_APB2Periph_GPIOA

#define HC595_CS_H()            GPIOA->BSRR = HC595_CS_PIN

#define HC595_CS_L()         GPIOA->BRR  = HC595_CS_PIN

#define HC595_DATA_PIN        GPIO_Pin_10

#define HC595_DATA_GPIO         GPIOE

#define HC595_DATA_GPIO_CLK     RCC_APB2Periph_GPIOE

#define HC595_DATA_H()          GPIOE->BSRR = HC595_DATA_PIN

#define HC595_DATA_L()       GPIOE->BRR  = HC595_DATA_PIN

void HC595Send(u8 data);

void HC595Init(void);

void HC595Load(void);

void LedRowOn(u8 Row7_0, u8 Row15_8, u8 Row16_23,u8 Row31_24);

void LedRowOut(u32 Data);

#endif
