在bin文件中，就是一條條的機器指令，每條指令4個字節。

在ADS中打開一個.s文件，選擇project->disassemble

可以看到匯編的機器碼

匯編代碼如下（ADS中的一個例程ARMADSv1_2Examplesasmarmex.s）：

AREA ARMex, CODE, READONLY ; name this block of code

ENTRY ; mark first instruction

; to execute

start

MOV r0, #10 ; Set up parameters

MOV r1, #3

ADD r0, r0, r1 ; r0 = r0 + r1

stop

MOV r0, #0x18 ; angel_SWIreason_ReportException

LDR r1, =0x20026 ; ADP_Stopped_ApplicationExit

SWI 0x123456 ; ARM semihosting SWI

END ; Mark end of file

執行project->disassemble后：

** Section #1 'ARMex' (SHT_PROGBITS) [SHF_ALLOC + SHF_EXECINSTR + SHF_ENTRYSECT]

Size : 28 bytes (alignment 4)

start

$a

ARMex

0x00000000: e3a0000a .... MOV r0,#0xa

0x00000004: e3a01003 .... MOV r1,#3

0x00000008: e0800001 .... ADD r0,r0,r1

stop

0x0000000c: e3a00018 .... MOV r0,#0x18

0x00000010: e59f1000 .... LDR r1,0x18

0x00000014: ef123456 V4.. SWI 0x123456

$d

0x00000018: 00020026 &... DCD 131110

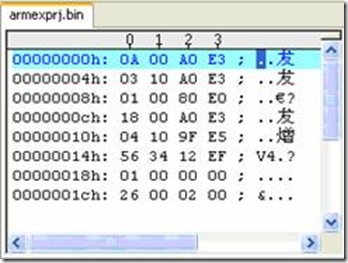

使用UltraEdit看bin文件如下：

可以看到，與上面的一樣。

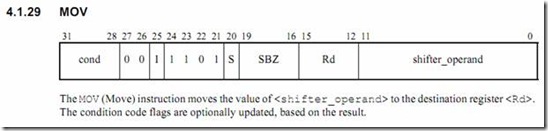

其中MOV的機器碼如下（ARM體系結構pdf：p156）：

cond，AL(Always)為0b1110

最后有一個131110不知道是什么意思。

@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

另一個例子匯編代碼如下（ADS中的一個例程ARMADSv1_2Examplesasm subrout.s）：

AREA subrout, CODE, READONLY ; name this block of code

ENTRY ; mark first instruction

; to execute

start

MOV r0, #10 ; Set up parameters

MOV r1, #3

BL doadd ; Call subroutine

stop

MOV r0, #0x18 ; angel_SWIreason_ReportException

LDR r1, =0x20026 ; ADP_Stopped_ApplicationExit

SWI 0x123456 ; ARM semihosting SWI

doadd

ADD r0, r0, r1 ; Subroutine code

MOV pc, lr ; Return from subroutine.

END ; Mark end of file

執行project->disassemble后：

** Section #1 'subrout' (SHT_PROGBITS) [SHF_ALLOC + SHF_EXECINSTR + SHF_ENTRYSECT]

Size : 36 bytes (alignment 4)

start

$a

subrout

0x00000000: e3a0000a .... MOV r0,#0xa

0x00000004: e3a01003 .... MOV r1,#3

0x00000008: ebfffffe .... BL doadd ; 0x18

stop

0x0000000c: e3a00018 .... MOV r0,#0x18

0x00000010: e59f1008 .... LDR r1,0x20

0x00000014: ef123456 V4.. SWI 0x123456

doadd

0x00000018: e0800001 .... ADD r0,r0,r1

0x0000001c: e1a0f00e .... MOV pc,r14

$d

0x00000020: 00020026 &... DCD 131110

使用UltraEdit看bin文件如下：

不知道為什么，ADS里面的BL doadd的機器碼和bin中的機器碼不一樣。

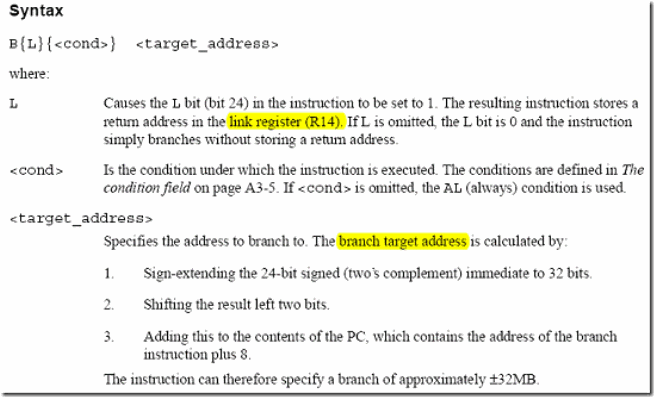

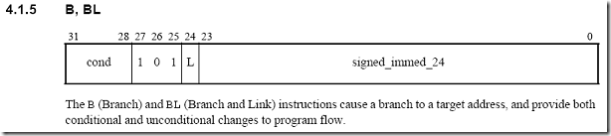

BL的機器指令如下：

0x00000008: ebfffffe .... BL doadd ; 0x18

按bin中的機器碼，EB000002，1110_1101_0000_0000____0000_0000_0000_0010

會在執行bl指令時的PC后面加上2*4byte，正好跳過3條指令。

@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

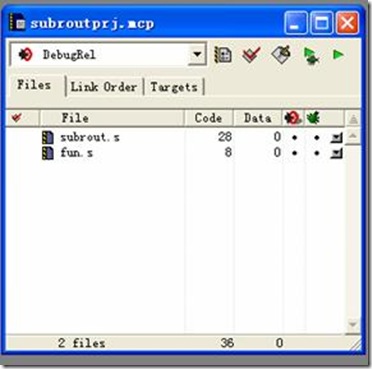

下面這個例子將doadd寫到另一個.s文件中。

subrout.s文件：

AREA subrout, CODE, READONLY ; name this block of code

ENTRY ; mark first instruction

; to execute

IMPORT doadd ; import

start

MOV r0, #10 ; Set up parameters

MOV r1, #3

BL doadd ; Call subroutine

stop

MOV r0, #0x18 ; angel_SWIreason_ReportException

LDR r1, =0x20026 ; ADP_Stopped_ApplicationExit

SWI 0x123456 ; ARM semihosting SWI

END ; Mark end of file

fun.s文件：

AREA subrout, CODE, READONLY ; name this block of code

EXPORT doadd

doadd FUNCTION

ADD r0, r0, r1 ; Subroutine code

MOV pc, lr ; Return from subroutine.

ENDFUNC

LTORG

END

UE查看bin結果：

可以看出，跳轉指令變為跳轉3個指令，doadd函數放在了bin的最后。

@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

這個例子將上面的subrout.s文件改為（工程subroutprj_2F_DCD）：

AREA subrout, CODE, READONLY ; name this block of code

ENTRY ; mark first instruction

; to execute

IMPORT doadd ; import

start

LDR r0, Param1 ; Set up parameters

LDR r1, Param2

BL doadd ; Call subroutine

stop

MOV r0, #0x18 ; angel_SWIreason_ReportException

LDR r1, =0x20026 ; ADP_Stopped_ApplicationExit

SWI 0x123456 ; ARM semihosting SWI

Param1 DCD 10

Param2 DCD 3

END ; Mark end of file

MOV只能操作reg和立即數

操作內存，MOV要改為LDR

UE查看bin為：

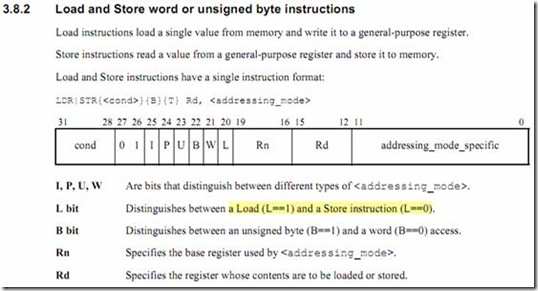

LDR r0, Param1的機器碼為：

E59F0010=0111_0101_1001_1111_0000_0000_0001_0000

Rn為R15=PC，Rd=R0，address=16(4*Instruction)+PC

輸出的Image Symbol Table為：

================================================================================

Image Symbol Table

Mapping Symbols

Sym Value Execution Region

$a 0x00000000 ER_RO

$d 0x00000020 ER_RO

其中$a表示ARM Code，$d表示Data

這是整個bin文件的區域分配，從0開始為ARM Code，然后從20開始為Data，其中ARM Code是fun section和subrout section合在一起的，Data也是兩個數據合在一起的（似乎是armlink把input section中同一屬性的段合并到output section中）。

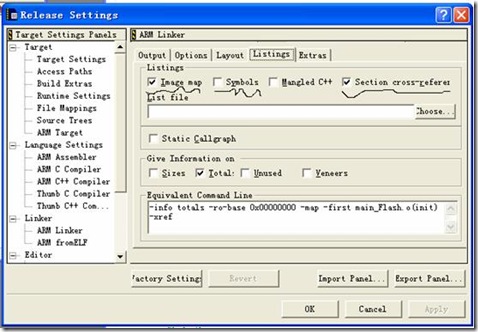

ADS中輸出調試信息
Image Map
Symbol
Section cross-reference
在list file中choose一個文件，比如boot270.txt，可以把信息輸出到txt中

下面這個輸出是subroutprj_2F_DCD的輸出，在arm反匯編.doc里。

================================================================================

Image Symbol Table

Mapping Symbols

Sym Value Execution Region

$a 0x00000000 ER_RO

$d 0x00000020 ER_RO

Local Symbols

Symbol Name Value Ov Type Size Object(Section)

E:dsparmpxa270projectsubroutprj_2F_DCDsubrout.s 0x00000000 Number 0 subrout.o ABSOLUTE

0x00000000 Data 16 subrout.o(.debug_abbrev)

0x00000000 Data 128 subrout.o(.debug_info)

0x00000000 Data 108 subrout.o(.debug_line)

subrout 0x00000008 ARM Code 36 subrout.o(subrout)

start 0x00000008 ARM Code 0 subrout.o(subrout)

stop 0x00000014 ARM Code 0 subrout.o(subrout)

Param1 0x00000020 Data 4 subrout.o(subrout)

Param2 0x00000024 Data 4 subrout.o(subrout)

E:dsparmpxa270projectsubroutprj_2F_DCDfun.s 0x00000000 Number 0 fun.o ABSOLUTE

0x00000000 Data 60 fun.o(.debug_frame)

0x00000010 Data 16 fun.o(.debug_abbrev)

fun 0x00000000 ARM Code 8 fun.o(fun)

0x0000006c Data 96 fun.o(.debug_line)

0x00000080 Data 124 fun.o(.debug_info)

Global Symbols

Symbol Name Value Ov Type Size Object(Section)

BuildAttributes$$ARM_ISAv4$M$PE$A:L22$X:L11$S22$~IW$~STKCKD$~SHL$OSPACE 0x00000000 Number 0 anon$$obj.o ABSOLUTE

doadd 0x00000000 ARM Code 8 fun.o(fun)

UE查看bin結果

從bin看到，doadd兩條指令放在了bin的最前面，這樣

start的值value為0x00000008

fun的值value為0x00000000

start和fun都是ARM Code，是代碼的標號label，標號的值代表一個地址，所以start和fun在bin中的地址即為它們的值。

Image Symbol Table中包含兩部分，Local Symbol和Global Symbol，前者在只能在定義的文件中引用，后者可以在整個工程中引用。在這個工程中后者只有doadd函數。

========================================================================

Memory Map of the image

Image Entry point : 0x00000000

Load Region LR_1 (Base: 0x00000000, Size: 0x0000002c, Max: 0xffffffff, ABSOLUTE)

Execution Region ER_RO (Base: 0x00000000, Size: 0x0000002c, Max: 0xffffffff, ABSOLUTE)

Base Addr Size Type Attr Idx E Section Name Object

0x00000000 0x00000008 Code RO 5 * fun fun.o

0x00000008 0x00000024 Code RO 1 * subrout subrout.o

Execution Region ER_RW (Base: 0x0000002c, Size: 0x00000000, Max: 0xffffffff, ABSOLUTE)

**** No section assigned to this execution region ****

Execution Region ER_ZI (Base: 0x0000002c, Size: 0x00000000, Max: 0xffffffff, ABSOLUTE)

**** No section assigned to this execution region ****

Image Entry point : 0x00000000這句話有點問題？？！！

Base Addr Size Type Attr Idx E Section Name Object

0x00000000 0x00000008 Code RO 5 * fun fun.o

0x00000008 0x00000024 Code RO 1 * subrout subrout.o

上面這些說明了各段的基地址，長度，類型（code，data），屬性（RO，RW），段名，存在的目標文件。

在這里fun放在了subrout的前面，由于armlinker在鏈接input section的時候排序sort是有規則的，先同一屬性（RO，RW，RI），然后按名字的字母表順序。由于fun和subrout都是RO，所以按名字fun在前面。

-----------------------------------------------------------------

下面以boot270工程為例子分析：

輸出的Image Symbol Table

Global Symbols

Symbol Name Value Ov Type Size Object(Section)

xlli_read_SCR 0xa000cea0 ARM Code 420 xlli_LowLev_Init.o(text)

可以看出xlli_read_SCR為ARM Code，是一個標號label，值即為其在bin中的地址，由于設置RO Base為0xA0000000，所以在bin中找0x0000cea0處的指令：

指令為E59F_419C，即為

xlli_read_SCR FUNCTION

;

; Insure the RDH and PH bits on PXA27x must be clear to enable GPIO pins.

; They are sticky bits so they must be set to clear them.

;

ldr r4, =xlli_PMRCREGS_PHYSICAL_BASE

該指令表示（E表示AL，無條件，F為R15=PC，4表示放到R4里，地址為PC+19C=D03C，再加2*4為D044）

0x0000d044處的數據為40F00000，與代碼中的數據吻合：

; POWER MANAGER base address and register offsets from the base address

;

xlli_PMRCREGS_PHYSICAL_BASE EQU 0x40F00000

這個數據在Image Symbol Table中也能找到，在Local Symbols中：

xlli_PMRCREGS_PHYSICAL_BASE 0x40f00000 Number 0 main_Flash.o ABSOLUTE

能看到是一個Number，值value為0x40f00000。

這個數據的地址在Image Symbol Table中也能看到：

Mapping Symbols

Sym Value Execution Region

$d 0xa000d044 ER_RO

$d表示數據data。

下一條指令：

; Get, and save the present GPIO settings for direction registers 0, 1 and 2

;

ldr r4, =xlli_GPIOREGS_PHYSICAL_BASE ; Get the GPIO registers base address

指令為：E5_9F_4_194

數據的地址為：PC+194+2*4=D048

數據為：40E0 0000，與代碼中的定義對應：

; GENERAL PURPOSE I/O (GPIO) base address and register offsets from the base address

;

xlli_GPIOREGS_PHYSICAL_BASE EQU 0x40E00000

地址0x0000 D048在Image Symbol Table中沒有，不過有：

Mapping Symbols

Sym Value Execution Region

$d 0xa000d044 ER_RO

說明從0xa000d044處開始為許多RO data

上面的工程只有RO，怎么才能產生RW，RI呢？

MOV E3

LDR E5

ADD E0
