本系統由AT89C51單片機、DS18B20溫度檢測部分、DS1302日期時間記錄部分、數碼管顯示部分、按鍵輸入部分和蜂鳴器報警部分組成。該系統通過按鍵一來調整模式，共五個模式。模式一是DS18B20采集環境溫度并保存在存儲器中通過單片機將溫度顯示在數碼管上，當溫度低于下限或高于上限時蜂鳴器報警；模式二是利用按鍵二和按鍵三調整報警的最高溫度加減；模式三是利用按鍵二和按鍵三調整報警的最低溫度加減；模式四是DS1302記錄的日期通過單片機顯示在數碼管上；模式五是DS1302記錄的時間通過單片機顯示在數碼管上。

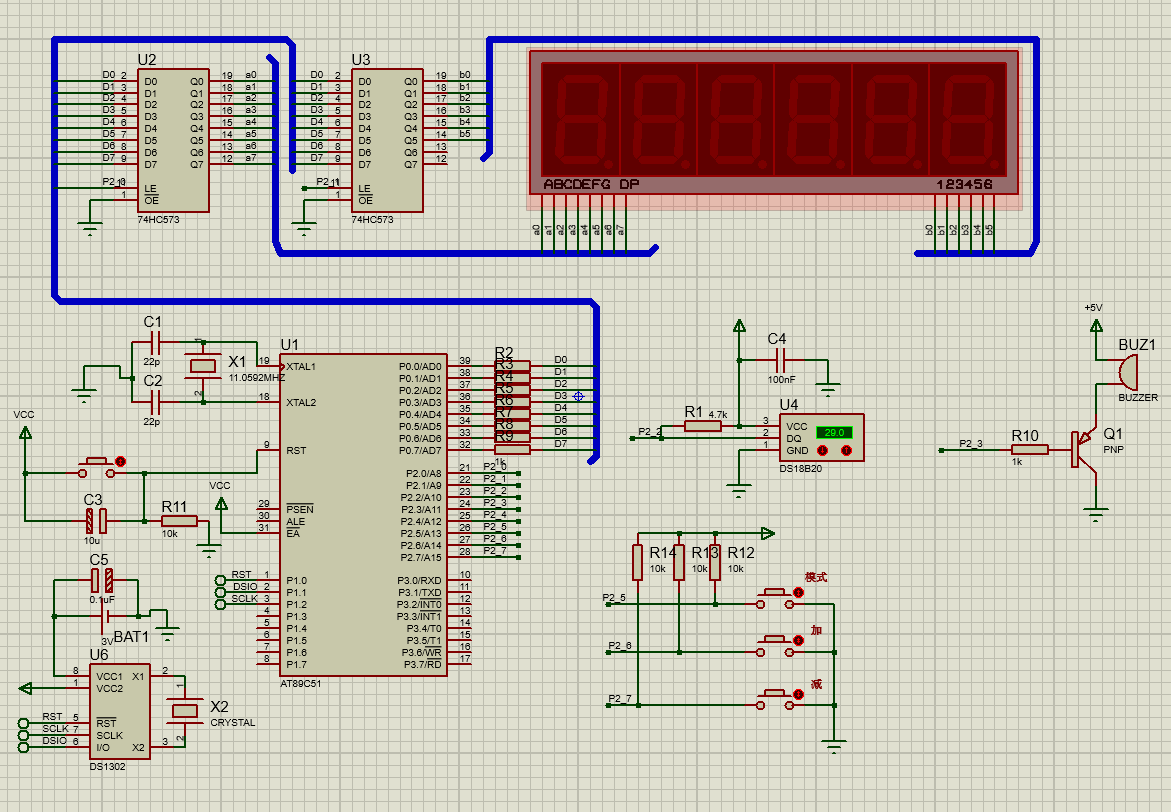

仿真原理圖如下


單片機源程序如下:

#include

#include"intrins.h"

#define uchar unsigned char

#define uint  unsigned int

sbit dula  = P2^0;        //數碼管引腳定義

sbit wela = P2^1;

sbit DQ = P2^2;         //

sbit key1 = P2^5;

sbit key2 = P2^6;

sbit key3 = P2^7;

sbit buzz = P2^3;

sbit led = P3^7;

sbit RST=P1^0;

sbit DSIO=P1^1;

sbit SCLK=P1^2;                         //定義ds1302使用的IO口

int bai,shi,ge;

uchar fuhao,flag;

uint ff,Hff=50,Lff=10;

uchar count=0,t100ms=0,t500ms,t1s,t2s;

uchar cishu=0;

uchar jiange=0;

uchar biaozhi1=0;  //由低于下限到高于下限標志

uchar biaozhi2=0;  //有高于上限到低于上限標志

uchar biaozhi3=0;  //2s長鳴標志

uchar biaozhi4=0;

uchar TIMEBCD[7] = {0x00, 0x00, 0x12, 0x1, 0x01, 0x01, 0x18};

//存儲順序是秒分時日月周年,存儲格式是用BCD碼

uchar TIME[7] = {0}; //十進制時間

//DS1302時鐘初始化2018年1月1日星期一12點00分00秒。

uchar code READ_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};

uchar code WRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};

//DS1302寫入和讀取時分秒的地址命令（最低位控制讀寫）

unsigned char code table[]={

0x3f,0x06,0x5b,0x4f,

0x66,0x6d,0x7d,0x07,

0x7f, 0x6f};

unsigned char code table1[]={

0xbf,0x86,0xdb,0xcf,

0xe6,0xed,0xfd,0x87,

0xff, 0xef};

unsigned char code tablefu[]={

0x40, 0x76 , 0x38 , 0x39

};                        //數碼管符號 - H L C

/*延時函數*/

void delayms(uint xms)

{

        uint i,j;

        for(i=xms;i>0;i--)

        for(j=114;j>0;j--);

}

/*****溫度延時*****/

void Delaywendu(int num)

{

        while(num--) ;

}

/*****初始化DS18B20*****/

void Init_DS18B20()

{

        DQ = 1;         //DQ復位

        Delaywendu(8);    //稍做延時

        DQ = 0;         //單片機將DQ拉低

        Delaywendu(80);   //精確延時，大于480us

        DQ = 1;         //拉高總線

        Delaywendu(40);

}

/*****讀一個字節*****/

uchar ReadOneChar()

{

        uchar i=0;

        uchar dat = 0;

        for (i=8;i>0;i--)

        {

                DQ = 0;     // 給脈沖信號

                dat>>=1;

                DQ = 1;     // 給脈沖信號

                if(DQ)

                dat|=0x80;

                Delaywendu(4);

        }

        return(dat);

}

/*****寫一個字節*****/

void WriteOneChar(uchar dat)

{

        uchar i=0;

        for (i=8; i>0; i--)

        {

                DQ = 0;

                DQ = dat&0x01;

                Delaywendu(5);

                DQ = 1;

                dat>>=1;

        }

}

/*****讀取溫度*****/

uint ReadTemperature()

{

  uint a=0,b=0;

  int temp=0;

  float tt=0;

  Init_DS18B20();

  WriteOneChar(0xCC);  //跳過讀序號列號的操作  1100 1100

  WriteOneChar(0x44);  //啟動溫度轉換     0100 0100

  Init_DS18B20();

  WriteOneChar(0xCC);  //跳過讀序號列號的操作

  WriteOneChar(0xBE);  //讀取溫度寄存器  1011 1110

  a=ReadOneChar();     //讀低8位

  b=ReadOneChar();    //讀高8位

  temp=b;

  temp<<=8;

  temp=temp|a;

  if(temp&0xf800)

  {

        temp=~temp+1;

        fuhao=1;

  }

  else

  fuhao=0;

  tt=temp*0.0625;

  temp=tt*10+0.5;     //放大10倍輸出并四舍五入

  return(temp);

}

/*****讀取溫度*****/

void check_wendu()

{

        uint f;

        f=ReadTemperature();                          //獲取溫度值并減去DS18B20的溫漂誤差

        ff=f;

        bai=f/100;

    shi=f %100/10;

        ge= f%10;

}

/****讀設定值*****/

void check_v_set(int v_set)

{

        int bb;

        bb=v_set*10;

        bai=bb/100;

    shi=bb %100/10;

        ge= bb %10;

}

/*****顯示溫度子程序*****/

void display()

{

        P0=0xff;

        wela=1;

        P0=0xfb;

        wela=0;

        dula=1;

        P0=table[bai];

        dula=0;

        delayms(5);

        P0=0xff;

        wela=1;

        P0=0xf7;

        wela=0;

        dula=1;

        P0=table1[shi];

        dula=0;

        delayms(5);

        P0=0xff;

        wela=1;

        P0=0xef;

        wela=0;

        dula=1;

        P0=table[ge];

        dula=0;

        delayms(5);

        P0=0xff;

        wela=1;

        P0=0xdf;

        wela=0;

        dula=1;

        P0=tablefu[3];

        dula=0;

        delayms(5);

}

void keyscan()

{

        if(key1==0)

        {

                delayms(5);

                if(key1==0)

                {

                        flag++;

                        if(flag==5)

                                flag=0;

                        while(!key1);

                }

        }

}

int keyad(int num)

{

        if(flag!=0)

        {

                if(key2==0)

                {

                        delayms(5);

                        if(key2==0)

                        {

                                num++;

                                while(!key2);

                        }

                }

                if(key3==0)

                {

                        delayms(5);

                        if(key3==0)

                        {

                                num--;

                                while(!key3);

                        }

                }

        }

        return num;

}

/**************************************************************/

/**************************日歷計時部分************************/

void Ds1302Write(uchar addr, uchar dat) //向DS1302發送命令（地址+數據）

{

        uchar n;

        RST = 0;

        _nop_();

        SCLK = 0;//先將SCLK置低電平。

        _nop_();

        RST = 1; //然后將RST(CE)置高電平。

        _nop_();

        for (n=0; n<8; n++)//開始傳送八位地址命令

        {

                DSIO = addr & 0x01;//數據從低位開始傳送

                addr >>= 1;
